Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
351
6 Stationsudvidelser
6.1 Pipetteveksler
Med pipettevekslerne er det muligt at øge bestykningshovedernes fleksibilitet til forarbejdning af
forskellige komponenttyper betydeligt. Kræver bestykningsprogrammet et pipetteskift, lægger be-
stykningshovedet automatisk den gamle pipette i pipettegaragen og henter den nye frem. Des-
uden kan de pipetter, der blev frasorteret under vakuumkontrollen, hurtigt skiftes.
Hentning af pipetter fra en pipetteveksler er væsentlig nøjagtigere og hurtigere end dette kan gø-
res manuelt. Til bestykningsprocessen af små komponenter er det nødvendigt, at den radiale ex-
centricitet er minimal ved pipetterotationen.
6.1.1 Pipetteveksler til SIPLACE SpeedStar
Artikel-nr. 00119715-xx Pipetteveksler X-serie, C&P20
6

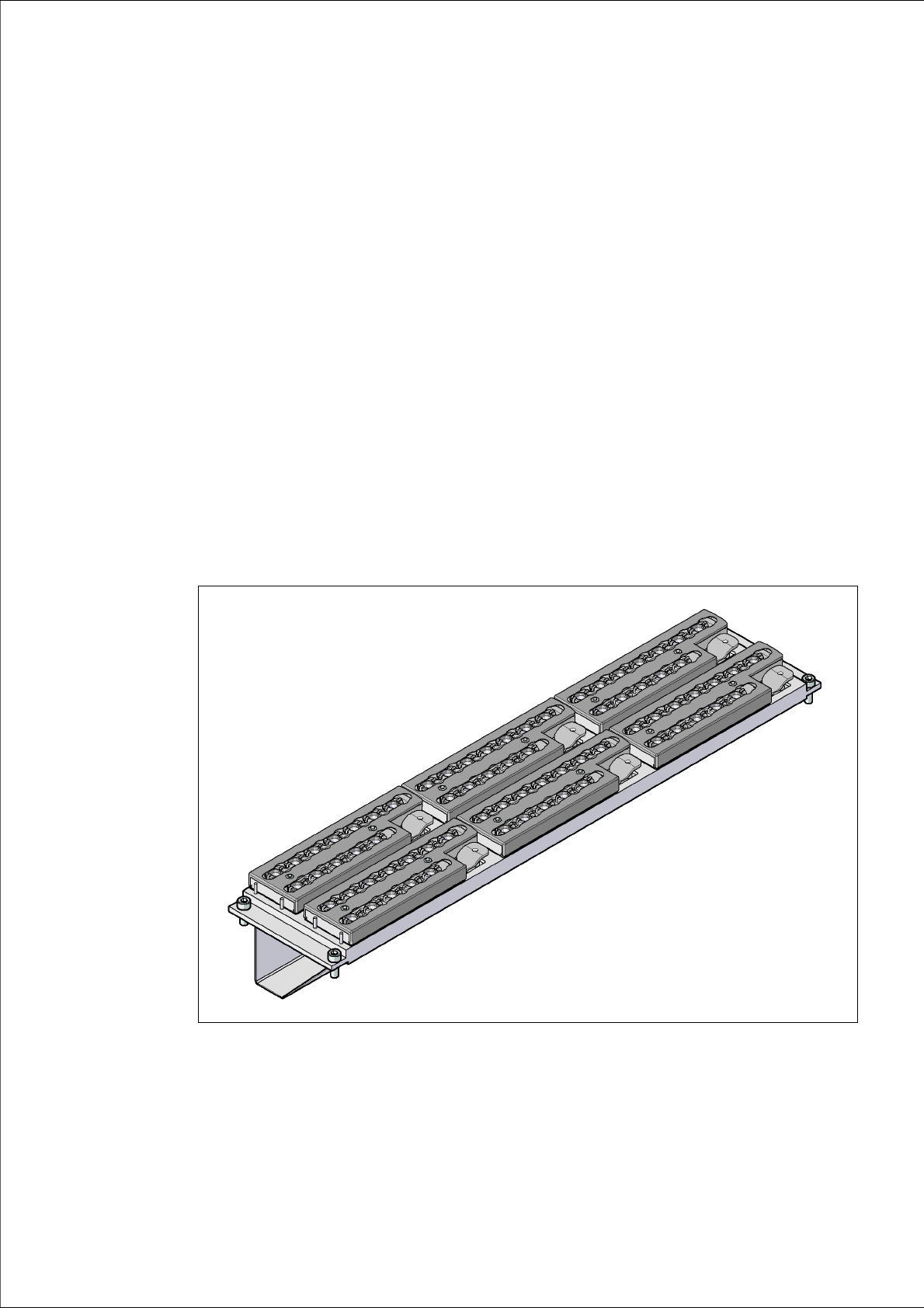

Fig. 6.1 - 1 Pipetteveksler til SIPLACE SpeedStar
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
352
6.1.1.1 Beskrivelse
Denne pipetteveksel henter 6 magasiner med 12 pipettegarager hver. Magasinerne sidder på en
fælles holder. De er centreret med to cylinderstifter og fastgjort med 4 trykknapper. Med to pas-
mærker på hvert magasin beregnes den nøjagtige position. Magasinernes rigtige positionering på
pipettevekslerens grundenhed overvåges med mikrokontakter for at undgå, at bestykningshove-
det kolliderer med et evt. højtragende magasin. Alle magasinpladser skal være optaget, da sik-
kerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert. På den
installerede pipettestation kan komponenter blæses af AF pipetterne på SpeedStar, og pipetterne
fjernes og kastes væk.
HENVISNING 6
Denne pipetteveksler kan kun bruges sammen med SpeedStar.
6.1.1.2 Tekniske data
6
6
6
6.1.1.3 Position af pipettevekslerne for SIPLACE SpeedStar på X4I-automaten
Både ved placeringssteder 1, 2, 3 og 4 kan der installeres en pipetteveksler hver for SpeedStar
(pos. 1 i Fig. 6.1 - 2
, side 353).
For bestykningsautomaten giver dette følgende pipettevekslerkonfiguration:
6
Pipetteveksler til SIPLACE SpeedStar
Mål (længde x bredde x højde) 449 x 94,5 x 79 mm³
Antal pipettegarager 72
Antal pipettemagasiner 6
Pipettetyper 10xx, 11xx og 12xx
Pipettevekseltid ca. 2 s pr. pipette
Tryklufttilslutning 0,48 MPa (4,8 bar)
Placeringsst
ed
Antal
pipettemagasiner
Antal
reserve-pipettemagasiner
Antal pipettegarager
16 - 72
2 4 2 48 (+ 24 reserve)
36 - 72
4 4 2 48 (+ 24 reserve)
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
353
6

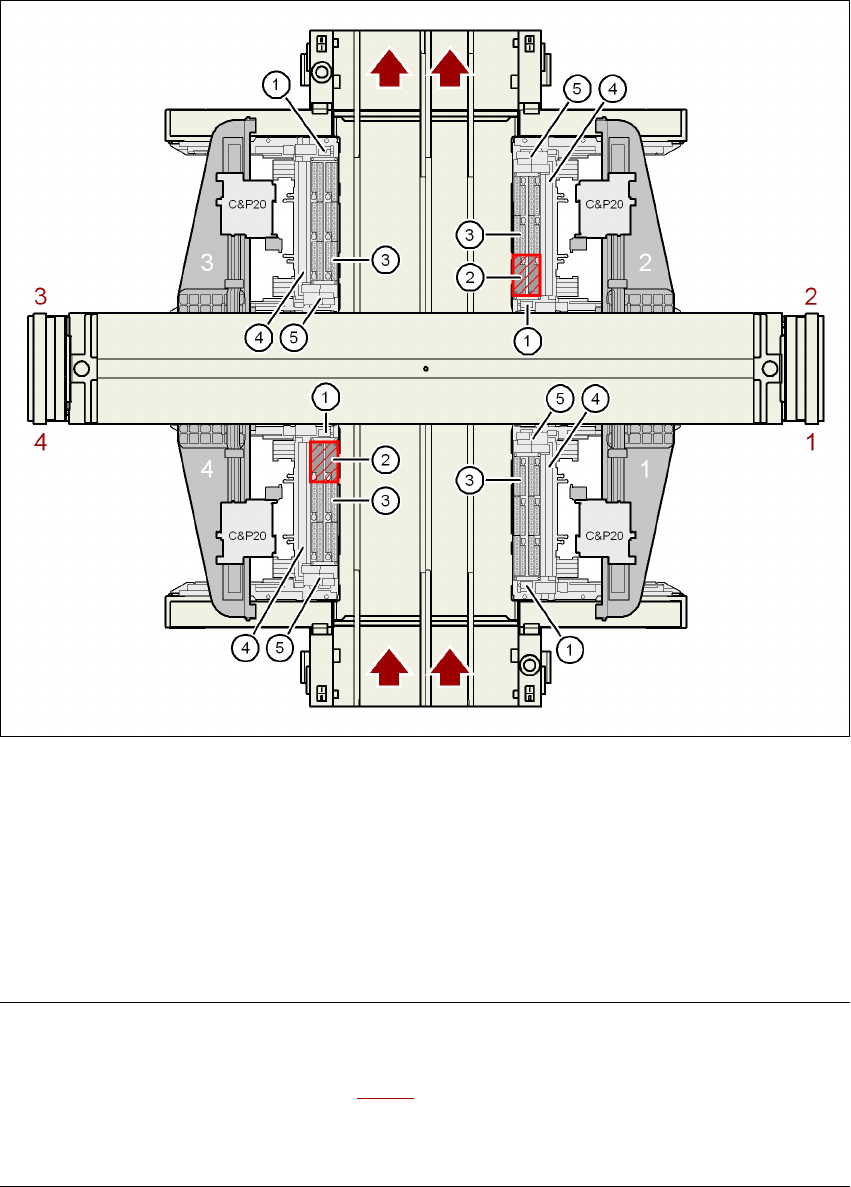

Fig. 6.1 - 2 Position af pipettevekslerne for SIPLACE SpeedStar på X4I-automaten
HENVISNING: 6
– På placeringsstederne 2 og 4 kan bestykningshovederne ikke få kontakt med de to indven-
dige pipettemagasiner (pos. 2 i Fig. 6.1 - 2
).
– Alle magasinpladser skal være optaget, da sikkerhedskredsen stopper automaten, hvis ma-
gasiner mangler eller sidder forkert.
6
(1) Pipetteveksler
(2) Positioner for reserve-pipettemagasiner (placeringssted 2 eller 4)
(3) Pipettemagasin
(4) Udsmidningsbeholder til komponenter
(5) Aftrækningsanordning og udsmidningsbeholder for pipetter
