Stationsudvidelser Driftsvejledning SIPLACE X-serie
Forbindelsesstation for komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
390
6.2.5.1 Værktøj
Til højdeindstilling af komponentvogn-indtrækningsanordningen har De brug for følgende værktøj:
– Unbraconøgle, sæt
– Gaffelnøgle, SW 13
6.2.5.2 Omstilling af komponentvogn-indtrækningsanordning til andre højder
ADVARSEL 6
→ Afbryd forbindelsesstationen fra strømforsyningen.
→ Afbryd forbindelsesstationen fra trykluftforsyningen.
Komponentvogn-indtrækningsanordningen vejer ca. 40 kg.
→ Skulle det være nødvendigt, bedes De få en anden person til at hjælpe Dem med omstillin-
gen.
→ Overhold rækkefølgen for de beskrevede arbejdstrin.
6.2.5.3 Komponentvogn-indtrækningsanordning omstilles til 830 mm eller
900 mm højde
6

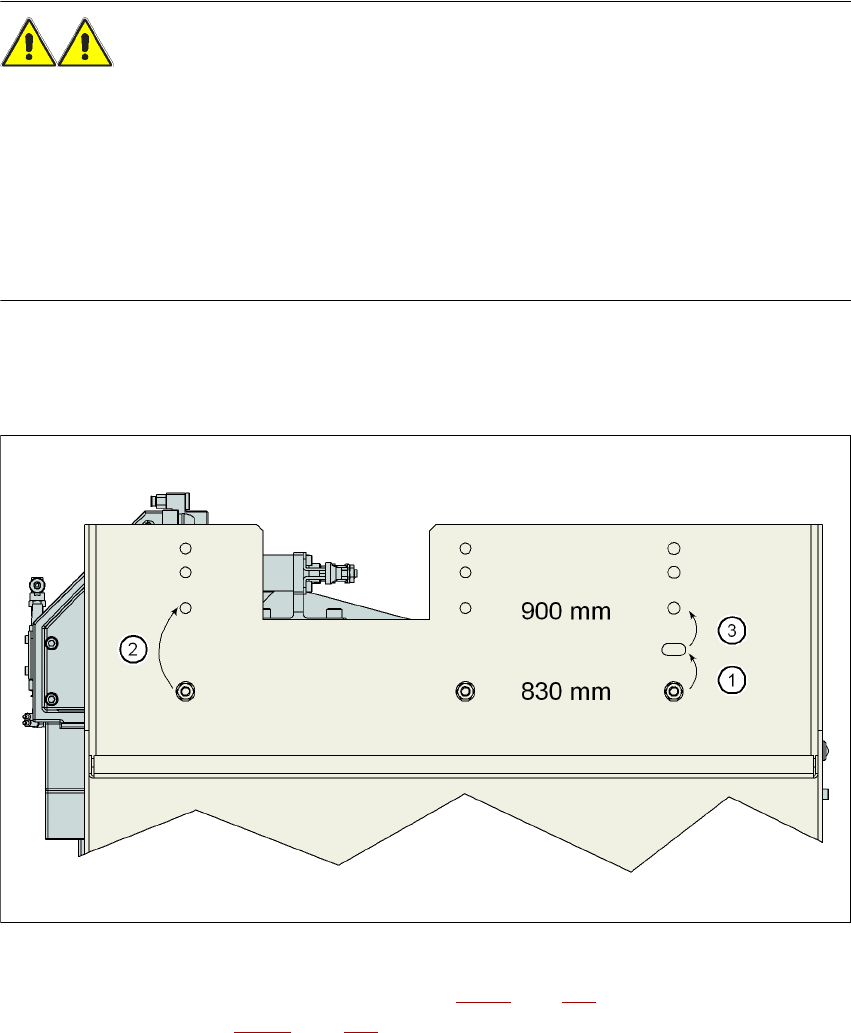

Fig. 6.2 - 6 Arbejdsfølge i forbindelse med omstilling fra 830 mm til 900 mm højde
→ Løsne de to unbracoskruer M8x18 (pos. 9 i Fig. 6.2 - 5, side 389) og tag den højre og venstre
føring af (pos. 8 i Fig. 6.2 - 5
, side 389).
6
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Forbindelsesstation for komponentvogn SIPLACE X-serie
391
HENVISNING: 6
Demontér kun beklædningen (pos. 9 i Fig. 6.2 - 5
, side 389) i følgende tilfælde:
– Komponentvogn-indtrækningsanordningen omstilles til en højde på 830 mm.
– Komponentvogn-indtrækningsanordningen omstilles fra 830 mm til en anden højde.
→ Løsn de 4 unbrakoskruer M5x12 (pos. 7 i Fig. 6.2 - 5
, side 389). Hold beklædningen fast, så
den ikke falder ned.
→ Fjern beklædningen.
VÆR FORSIGTIG 6
Sørg for, at kabler ikke beskadiges, når komponentvogn-indtrækningsanordningen løftes og
sænkes.
→ Løsn de to skrueforbindelser (pos. 3 i Fig. 6.2 - 5
, side 389)
→ Løsn de to skrueforbindelser (pos. 2 i Fig. 6.2 - 5
, side 389).
→ Fjern de to M8 sekskantskruer og skiver (pos. 4 i Fig. 6.2 - 5
, side 389).
→ Hold komponentvogn-indtrækningsanordningen fast i sidedelen (pos. 10 i Fig. 6.2 - 5
, side
389
) og fjern de to unbrakoskruer M8x40 på denne side.
→ Sving komponentvogn-indtrækningsanordningen opad, til boringen i sidedelen dækker over
det aflange hul (pos. 5 i Fig. 6.2 - 5
, side 389).
→ Fastgør sidedelen på dette sted. Spænd kun møtrikkerne håndfast.
→ Hold fast i komponentvogn-indtrækningsanordningen i FCU (pos. 12 i Fig. 6.2 - 5
, side 389)
og fjern skrueforbindelserne i pos. 2 i Fig. 6.2 - 5
, side 389.
→ Sving komponentvogn-indtrækningsanordningen opad, til boringen i sidedelen dækker over
900 mm - boringen (pos. 900 1 i Fig. 6.2 - 5
, side 389).
→ Fastgør sidedelen på dette sted. Spænd kun møtrikkerne håndfast.
→ Sving komponent-indtrækningsanordningen fra det aflange hul (pos. 5 i Fig. 6.2 - 5
, side 389)
til 900 mm - boringen opad og fastgør denne på denne side.
→ Kontrollér alle skrueforbindelserne i pos. 2, 3 og 4 i 900 mm - komponent-vognhøjden for kor-
rekt montering.
→ Fastgør den højre og venstre føring (pos. 8 i Fig. 6.2 - 5
, side 389) med unbrakoskruen M8x18
(pos. 9 i Fig. 6.2 - 5
, side 389).
→ Fastgør beklædningen (pos. 11 i Fig. 6.2 - 5
, side 389) med de 4 unbrakoskruer M5x12 (pos.
7 i Fig. 6.2 - 5
, side 389).
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Forbindelsesstation for komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
392
HENVISNING 6
Ved omstilling fra 900 mm til 830 mm højde gennemføres det hele i omvendt rækkefølge (se Fig.
6.2 - 6, side 390).
6.2.5.4 Komponentvogn-indtrækningsanordning omstilles til 900, 930 eller
950 mm højde
6

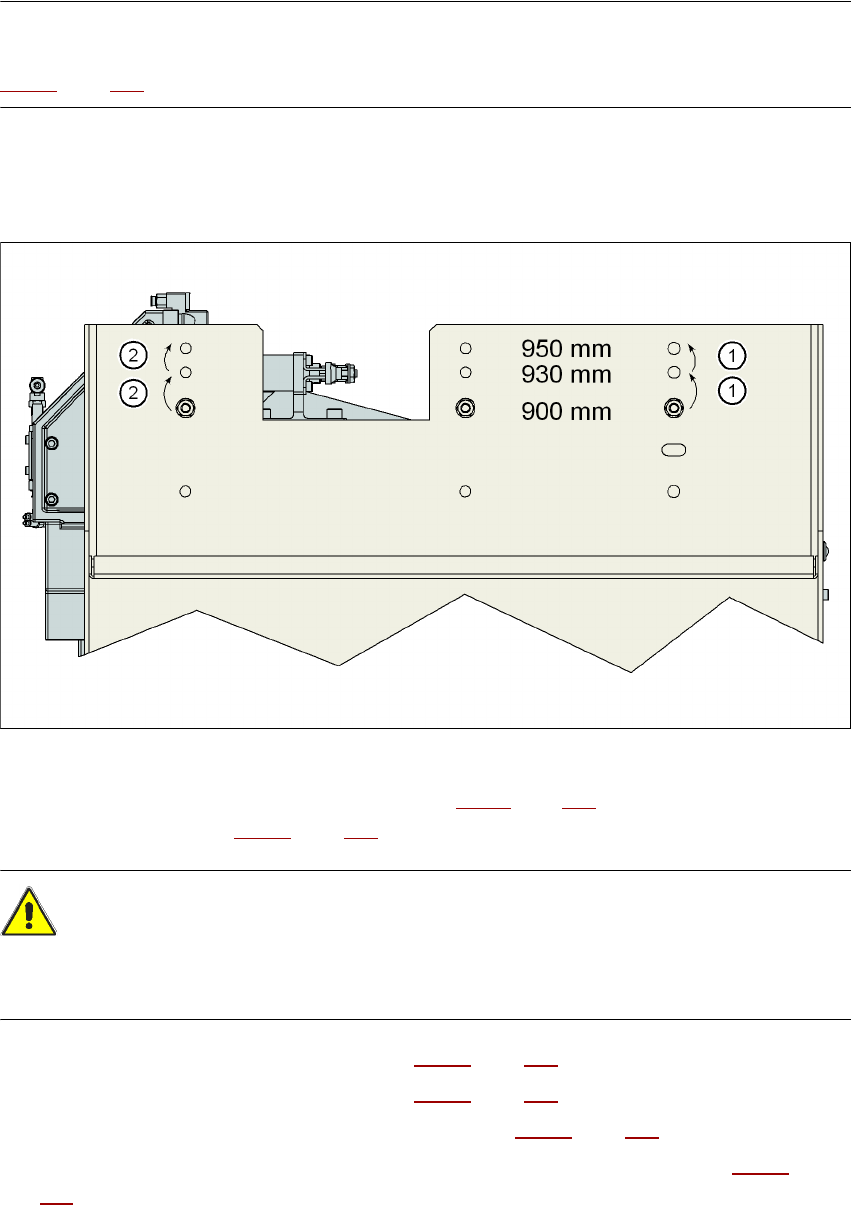

Fig. 6.2 - 7 Arbejdsfølge i forbindelse med omstilling fra 830 mm til 900 mm højde
→ Løsne de to unbracoskruer M8x18 (pos. 9 i Fig. 6.2 - 5, side 389) og tag den højre og venstre
føring af (pos. 8 i Fig. 6.2 - 5
, side 389).
VÆR FORSIGTIG 6
Sørg for, at kabler ikke beskadiges, når komponentvogn-indtrækningsanordningen løftes og
sænkes.
→ Løsn de to skrueforbindelser (pos. 3 i Fig. 6.2 - 5
, side 389)
→ Løsn de to skrueforbindelser (pos. 2 i Fig. 6.2 - 5
, side 389).
→ Fjern de to M8 sekskantskruer og skiver (pos. 4 i Fig. 6.2 - 5
, side 389).
→ Hold komponentvogn-indtrækningsanordningen fast i sidedelen (pos. 10 i Fig. 6.2 - 5
, side
389
) og fjern de to unbrakoskruer M8x40 på denne side.
→ Sving komponentvogn-indtrækningsanordningen til den næst højere position.
