Tekniske data på automaten Driftsvejledning SIPLACE X-serie Komponentvogn SIPLACE X-serie Fra softw areversion SR.70x.xx Udgave 01/2011 DK 202 3.10.6 Komponentbord SIPLACE X-serie Den forreste glideskinne på fe edermodul…
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn SIPLACE X-serie
201
3.10.5 Komponentvognens mål, SIPLACE X-serie
3
Fig. 3.10 - 5 Komponentvognens mål, SIPLACE X-serie, alle mål i millimeter
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
202
3.10.6 Komponentbord SIPLACE X-serie
Den forreste glideskinne på feedermodulerne lægges på indføringshjælpen (pos. 1 i Fig.
3.10 - 6
). Under indskubningen glider feedermodulets føringer (pos. 12 og 13 i Fig. 3.9 - 2, side
173
) på føringsprofilen (pos. 2 i Fig. 3.10 - 6) indtil anslagslisten (pos. 4 i Fig. 3.10 - 6). EN cen-
treringsboring (pos. 5 i Fig. 3.10 - 6
) på anslagslisten optager X-feedermodulets centreringsliste
"for" (pos. 4 i Fig. 3.9 - 1
, side 172). Samtidigt falder komponentbordets låsepal (pos. 1 i Fig. 3.10
- 7, side 203) i på feedermodulets låserulle (pos. 1 i Fig. 3.9 - 1, side 172). Centreringsstiften "bag"
(pos. 12 i Fig. 3.9 - 1
, side 172) på feedermodulets overside optages af centreringslistens udspa-
ring (pos. 3 i Fig. 3.10 - 6
).
3
Fig. 3.10 - 6 Komponentbord, SIPLACE X-serie, set bagfra
(1) Indføringshjælp
(2) Føringsprofil (Ω-profil)
(3) Centreringsliste til optagelse af centreringsstift "bag" for X-feedermoduler
(4) Anslagsliste
(5) Centreringsboringer
(6) Koblingstunge til NØD-STOP-kredsens sikkerhedskontakt
(7) Sikkerhedsafdækning
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn SIPLACE X-serie
203
3

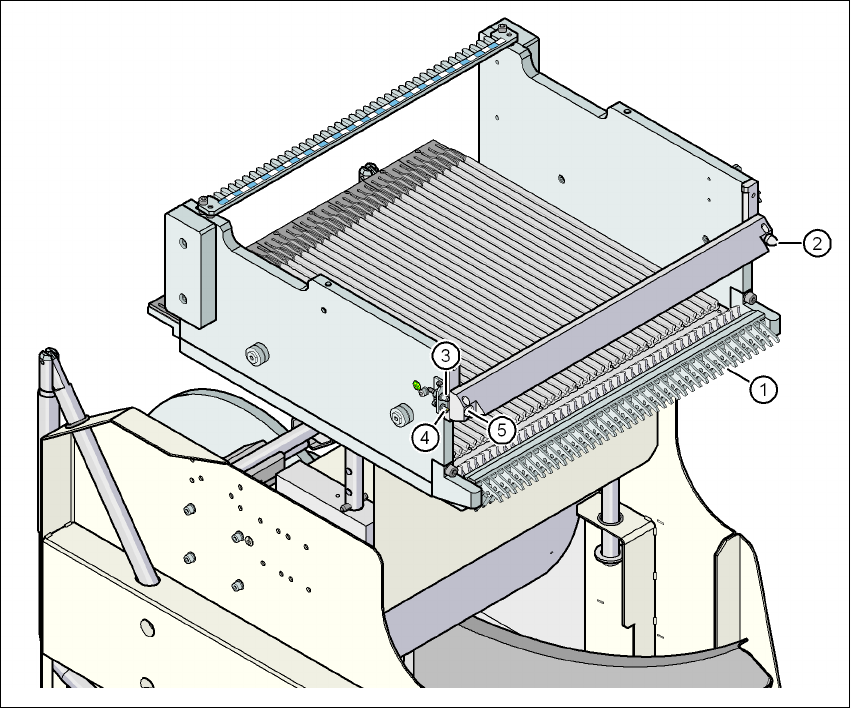

Fig. 3.10 - 7 Komponentbord, SIPLACE X-serie, set forfra
(1) Låsepaler
(2) Centreringsstift på komponentbord
(3) Trykluftkobling
(4) Jordforbindelsesstift
(5) Centreringsboring på komponentbord
