Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet 219 4.2.2.2 T rykluf ttilslutning på automaten 4 Fig. 4.2 - 1 Tilslutning af …
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Infrastruktur på opstillingsstedet Fra softwareversion SR.70x.xx Udgave 01/2011 DK
218
4.2.1.2 Svingningsgrænseværdier
Automaten er ikke modtagelig over for gulvvibrationer. Alligevel bør efterfølgende svingnings-
grænseværdier overholdes.
4
4
4
4
4
4.2.2 Trykluftforsyning
4.2.2.1 Kontrol af trykluftforsyning
Kontrollér om trykluftforsyningen svarer til de foreskrevede maskinspecifikationer (se tabel i afsnit
3.2
, side 105).
HENVISNING: 4
I dokumentationen "Netkonfiguration (el og trykluft) for SMD-anlæg hos kunden", artikel-nr.
00191409-xx er forholdsregler beskrevet for at opnå den krævede specifikation.
→ Fasthold trykluftegenskaberne på opstillingsstedet i en protokol.
ADVARSEL
Løsne aldrig trykluftledningerne, når de er under tryk. Fare for kvæstelser! 4
Parametre Værdier
Terz-spektralværdi for svingningshastighed 5 - 100 Hz
v < 250 µm/s
v
max
-værdi i tidsforløb
v
max
< 1,5 mm/s
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet
219
4.2.2.2 Tryklufttilslutning på automaten
4

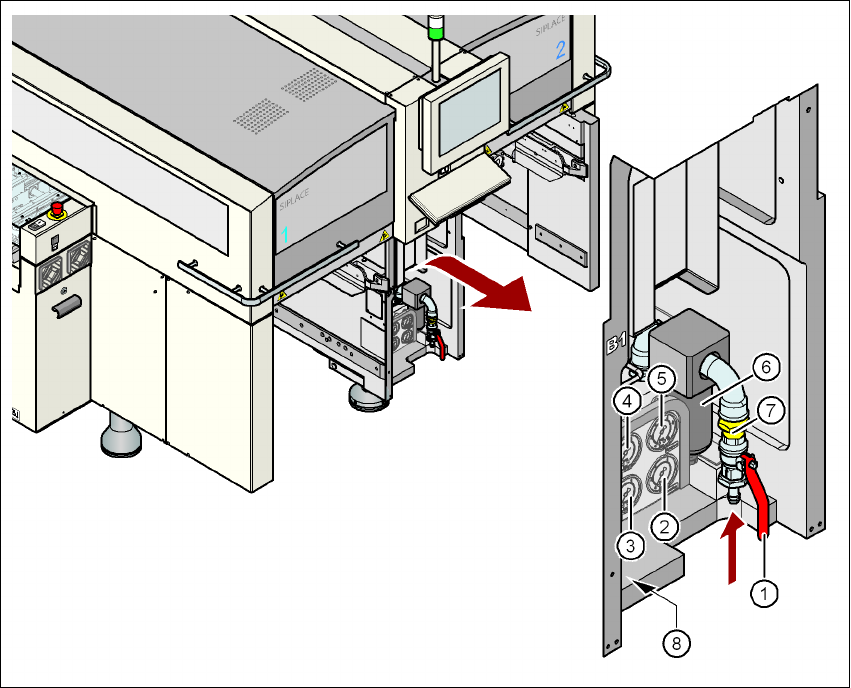

Fig. 4.2 - 1 Tilslutning af trykluftledningen
(1) Afspærringshane i position "ÅBEN"
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Indstillet tryk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til portalfordelerne
Indstillet tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af forsyningstryk til bulkcase-feedermodulerne
Indstillet tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer til indgangstryk
Indstillet tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(6) Trykluftfilter
(7) Tryklufttilslutning
(8) Unbracoskrue til fastgørelse af pneumatikmodulet
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Infrastruktur på opstillingsstedet Fra softwareversion SR.70x.xx Udgave 01/2011 DK
220
4.2.3 Netforsyning
4
Fig. 4.2 - 2 Position af strømforsyningen på automaten
4
(1) Lås
(2) Hovedafbryder med sikring mod genindkobling
(3) Afdækning
