3.6.4 Opbygning af Y-aksen
3

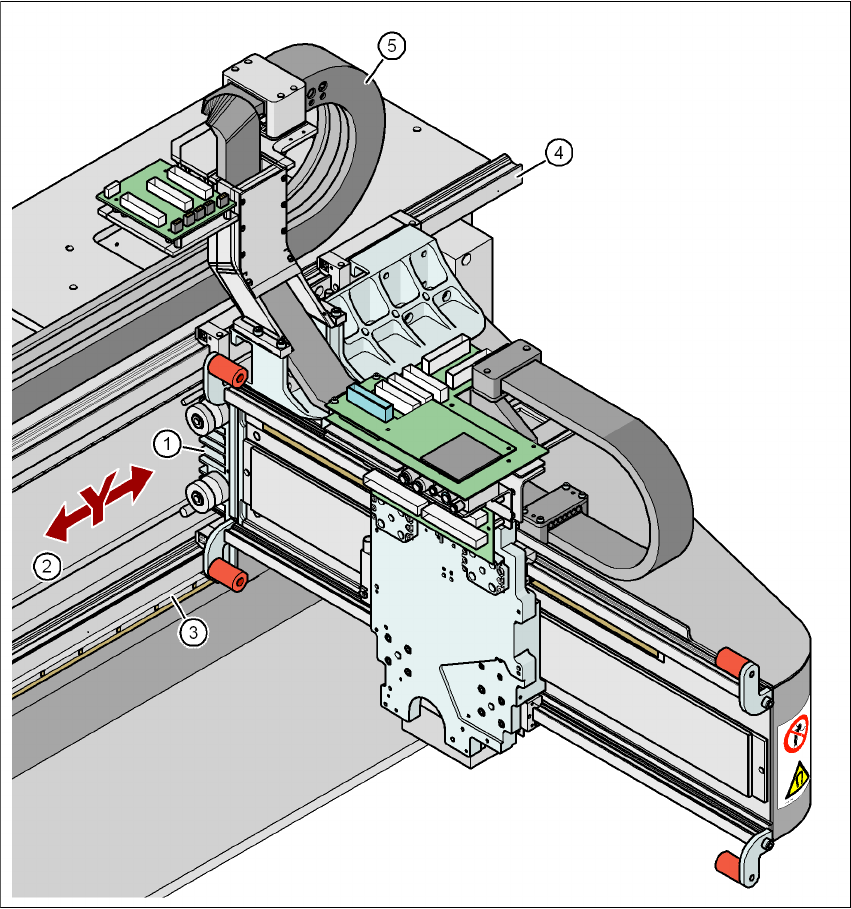

Fig. 3.6 - 6 Opbygning af Y-aksen
(1) Y-linearmotor (primærdel)
(2) Permanentmagnet (sekundærdel på Y-linear-motor)
(3) Lineært vejmålesystem
(4) Føringssystem
(5) Kabelsløjfe
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Portalsystem
147
Y-aksen består hovedsageligt af følgende hovedkonstruktionsgrupper:
– Y-linear-motor (primærdel) (1)
– Permanentmagnet (sekundærdel på Y-linear-motor) (2)
– Lineært vejmålesystem (3)
– Føringssystem (4)
– Kabelsløjfe (5)
Y-aksen drives af en linearmotor. Drevets sekundærdel består af permanent-magneter og er mon-
teret på standeren. Primærdelen er skruet sammen med portalen.
3.6.5 Tekniske data for Y-aksen
3
Drev direkte, linearmotor
Max. hastighed 2,5 m/s
Bevægelsesvej 839 mm (SIPLACE X4I)
1430 mm (SIPLACE X4, X3, X2)
Vejmålesystem lineær metalmålestok
Målestokslængde 1850 mm
Opløsning 1 μm
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
PCB-transportsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
148
3.7 PCB-transportsystem
Automaten er standardmæssigt udstyret med PCB-enkelttransporten. Denne transportvariant eg-
ner sig især til meget brede PCBer. Den fleksible PCB-dobbelttransport (se afsnit 3.7.2
, side 150)
og SIPLACE Quad Lane transporten (se afsnit 3.7.6
, side 157) leveres ab fabrik som option.
3.7.1 PCB-enkelttransport og fleksibel PCB-dobbelttransport
3.7.1.1 Opbygning af PCB-enkelttransport
3

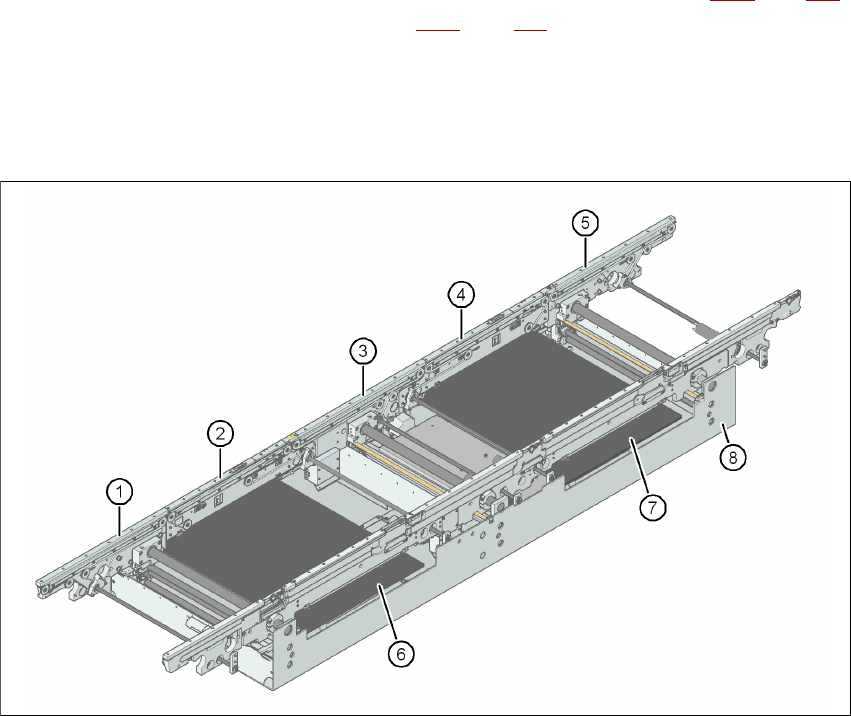

Fig. 3.7 - 1 Opbygning af PCB-enkelttransport
(1) Indgangstransport
(2) Bearbejdningstransport 1
(3) Mellemtransport
(4) Bearbejdningstransport 2
(5) Udgangstransport
(6) Løftebord 1
(7) Løftebord 2
(8) Monteringskar
