Driftsvejledning SIPLACE X-serie Driftssikkerhed Fra softwareversion SR.70x.xx U dgave 01/2011 DK Advarselsskilte 55 2.2.4.5 Advarselsskilt W207 på indkob lingsstrømbegrænsningen til strømforsyninge n 2 Fig. 2.2 - 10 Adv…
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Advarselsskilte Fra softwareversion SR.70x.xx Udgave 01/2011 DK
54
Pos. W207 i Fig. 2.2 - 9, side 54 og 2.2 - 10, side 55, artikel-nr. 03009346-01
(antal pr. automat: 2 for X2, 3 for X3/X4)
2.2.4.4 Advarselsskilt W207 på akseenheden
2
Fig. 2.2 - 9 Advarselsskilt W207 på akseenhedens makrolonskive
Pos. W207, artikel-nr. 03009346-01
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
55
2.2.4.5 Advarselsskilt W207 på indkoblingsstrømbegrænsningen til strømforsyningen
2
Fig. 2.2 - 10 Advarselsskilt W207 på indkoblingsstrømbegrænsningen til strømforsyningen
Pos. W207, artikel-nr. 03009346-01
PCB1 Printkort, indkoblingsstrømbegrænsning - transformator
PCB2 Printkort, indkoblingsstrømbegrænsning - servo
PCB2
PCB1
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Advarselsskilte Fra softwareversion SR.70x.xx Udgave 01/2011 DK
56
2.2.5 Advarselsskilte på PCB-transporten
2
Pos. W208 "Laserklasse 2" på PCB-transporten i Fig. 2.2 - 11, side 56, artikel-nr. 03009347-01
(antal pr. automat: 4 for dobbelttransporten, 2 for enkelttransporten)
2
2
2

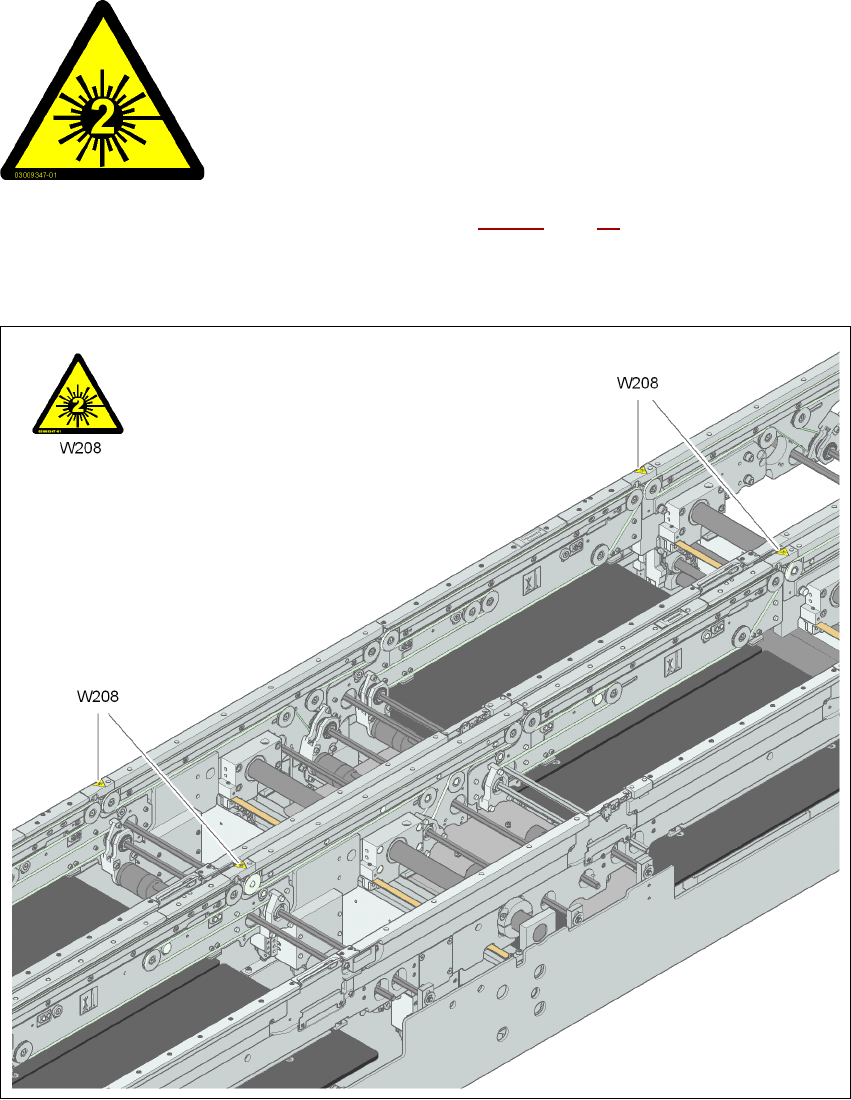

Fig. 2.2 - 11 Advarselsskilt W208 "Laserklasse 2" på PCB-transporten
Pos. W208, artikel-nr. 03009347-01
2
2
LASERSTRÅLING!
Kig ikke ind i strålen
Laserklasse 2
