Driftsvejledning SIPLACE X-serie Stationsudvidelser Fra softwareversion SR.70x.xx Udgave 01/ 2011 DK Komponent-kamera fo r MultiStar 407 6.7.1.1 Komponent spektrum En oversigt over komponenter , der centrere s med det st…
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Komponent-kamera for MultiStar Fra softwareversion SR.70x.xx Udgave 01/2011 DK
406
6.7 Komponent-kamera for MultiStar
6.7.1 Komponent-kamera stationær P&P, type 33, 55 x 45, digital
Artikel-nr. 00119782-xx Stationært kamera for CPP-hovedet
6

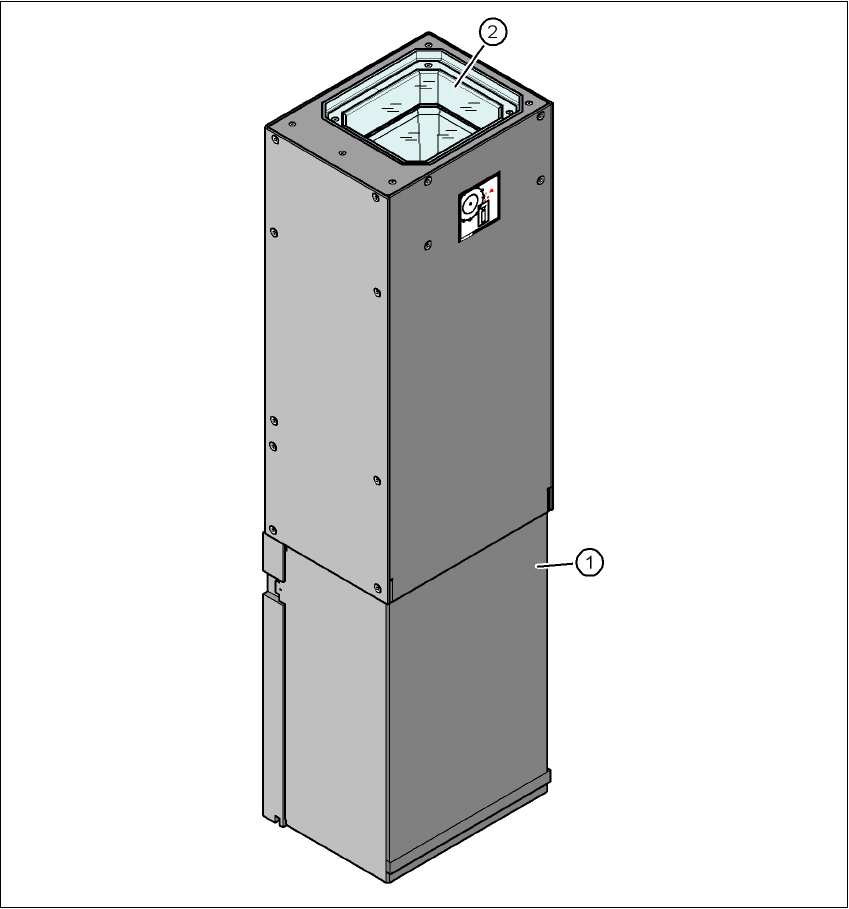

Fig. 6.7 - 1 Opbygning af komponent-kameraet, stationær P&P, type 33, 55 x 45, digital
(1) Kamerahus med integreret kamera og kameraforstærker
(2) Glasplade - derunder belysnings- og optikniveauer
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponent-kamera for MultiStar
407
6.7.1.1 Komponentspektrum
En oversigt over komponenter, der centreres med det stationære kamera, findes i afsnit 3.5.2.3,
side 131
.
6.7.1.2 Tekniske data
6
6
6.7.1.3 Position
Positionen for de stationære kameraer og de tilhørende konfigurationer er forklaret i afsnit 3.8.2,
side 162
.
Komponent-mål 0,5 x 0,5 mm² til 55 x 45 mm²
Komponent-spektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 x 50 mm²
Belysningsart reflekteret lys (seks frit programmerbare niveauer)
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Komponent-kamera for MultiStar Fra softwareversion SR.70x.xx Udgave 01/2011 DK
408
6.7.2 Komponent-kamera C&P, type 38, 16 x 16, digital
Artikel-nr. 00119783-xx 01005-kamera for CPP-hovedet
6.7.2.1 Beskrivelse
Vi anbefaler, at dette komponent-kamera installeres på CPP-hovedet i stedet for komponent-ka-
meraet, type 30, hvis CPP-hovedet til masseproduktion af PCBer sættes i med 01005-komponen-
ter.
6.7.2.2 Opbygning
6
Fig. 6.7 - 2 Komponent-kamera C&P, type 38, 16 x 16, digital
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
6.7.2.3 Tekniske data
6
Komponent-mål 0,18 x 0,18 mm² til 16 x 16 mm²
Komponent-spektrum 01005 til 16 x 16 mm²
Min. benafstand 0,25 mm
Min. benbredde 0,1 mm
Min. ball-afstand 0,25 mm
