Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet
223
4.2.3.4 Tilslutning af netforsyningskabel
4

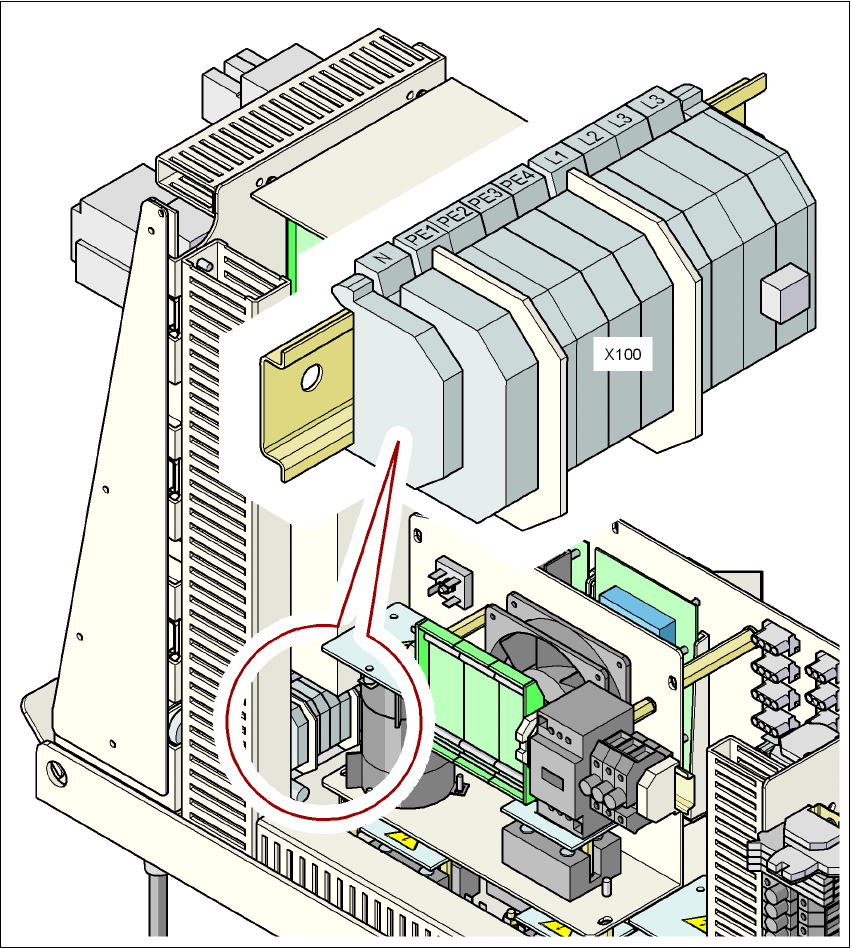

Fig. 4.2 - 4 Klemmefelt for tilslutning af nettilslutningskablet
(L1) Trefaset
(L2) Trefaset
(L3) Trefaset
(N) Neutral leder
(PE) Jordledning PE1, PE2, PE3, PE4
(X100) Klemmefelt
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Infrastruktur på opstillingsstedet Fra softwareversion SR.70x.xx Udgave 01/2011 DK
224
→ Krymp en åreendekappe på hver åreende.
→ Løsne møtrikken på vinkel-kabelskrueforbindelsen (pos. 2 i Fig. 4.2 - 3
, side 222).
→ Klap vinkel-kabelskrueforbindelsen op.
→ Før netforsyningskablet gennem vinkel-kabelskrueforbindelsen hen til klemmefeltet X100 (se
X100 i Fig. 4.2 - 4
, side 223).
→ Klem kablet fast og sørg for en tilstrækkelig stor bøjeradius. Årene må ikke være knækket.
→ Klap vinkel-kabelskrueforbindelsen (pos. 2 i Fig. 4.2 - 3
, side 222) i og spænd møtrikken
håndfast.
4.2.3.5 Tilslutninger på drejestrømtransformatorens T1 primærside kontrolleres
Drejestrømtransformatorens T1 primærside skal være konfigureret til den pågældende forsy-
ningsspænding.
→ Kontrollér derfor på klemmerækken (se Fig. 4.2 - 5
), om drejestrømtransformatorens pri-
mærside er tilsluttet korrekt til den pågældende forsyningsspænding.
4

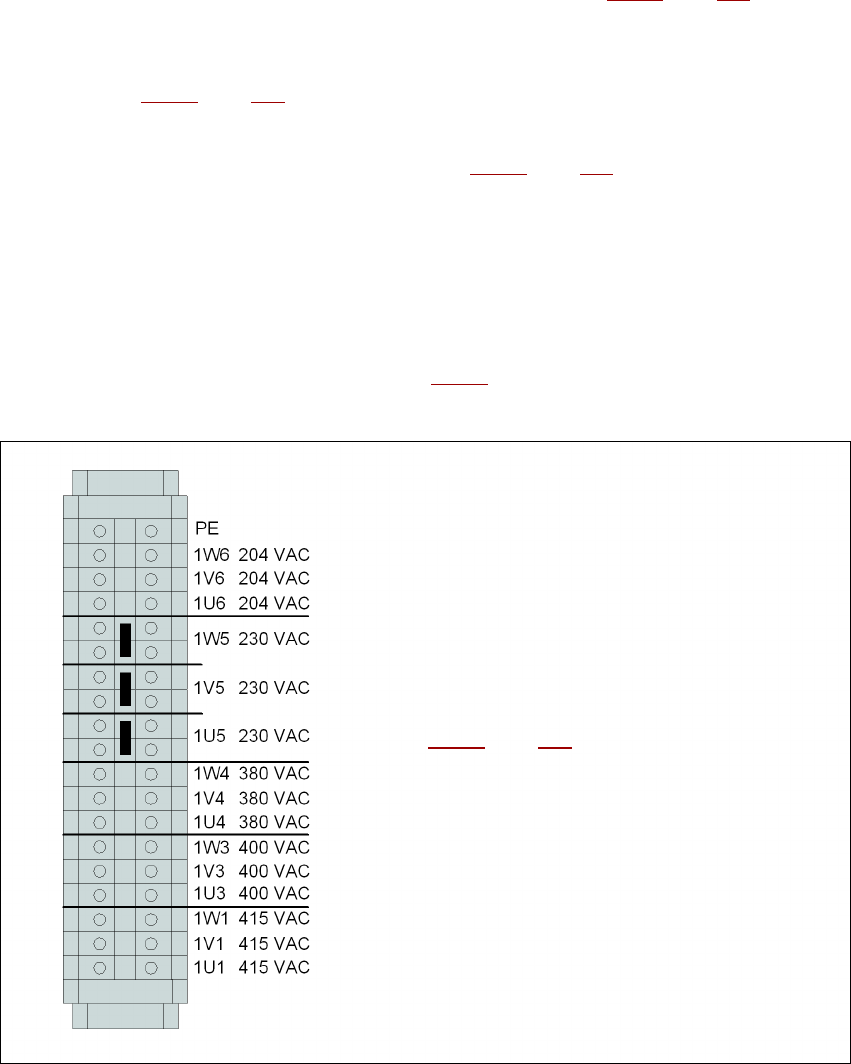

Fig. 4.2 - 5 Klemmefelt til drejestrømtransformatorens T1 primærside
Til klemmefeltets position, se pos. 3 i Fig.
4.2 - 6
, side 225
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet
225
HENVISNING 4
De japanske forsyningsnet (3 x 200 V~) og forsyningsnettene i USA (3 x 208 V~) tilsluttes til
klemmerne til 3 x 204 V~.
4
4
4
4

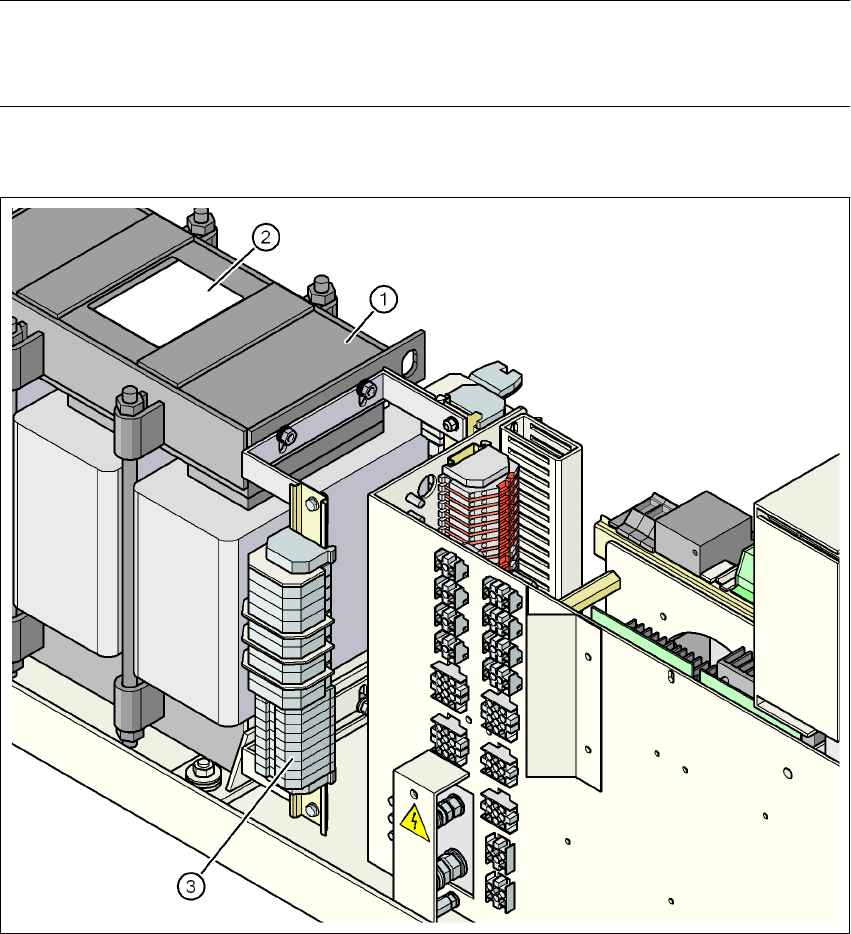

Fig. 4.2 - 6 Position for klemmefelt med drejestrømtransformatorens T1 primærtilslutninger
(1) Drejestrømtransformator T1
(2) Skilt med tilslutningsskema til primærsiden
(3) Klemmefelt med drejestrømtransformatorens T1 primærtilslutninger
