Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/ 2011 DK Kompon entvogn SIPLACE X-serie 207 3.10.10 T apeførekanal på kompone ntvogn-indtrækningsanordningen I standardv…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
206
3.10.8.2 Max. taperullediameter afhængigt af PCB-transporthøjden
3
HENVISNING: 3
Ved komponentvogne fra X-serien har De normalt ikke brug for stikakser. Fremkommer fejlmel-
dingen "Timeout" flere gange på X-feedermodulet, anbefaler vi alligevel, at der sættes stikakser
i.
3.10.9 Tapeaffaldsslisk
3

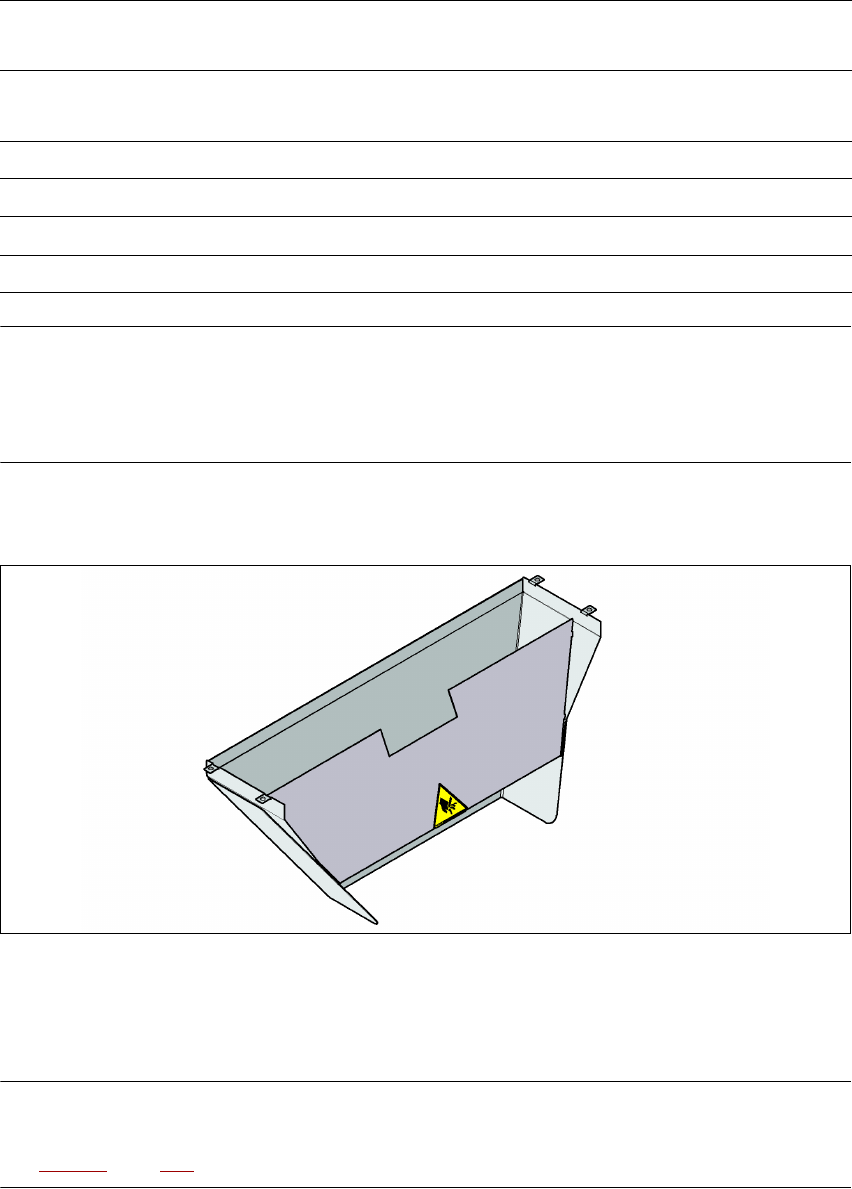

Fig. 3.10 - 10 Tapeaffaldsslisk for komponentvognindtræk
Afhængigt af PCB-transporthøjden kan tapeaffaldssliskens længde indstilles på en sådan måde,
at taperester ledes direkte ned i komponentvognens tapeaffaldsbeholder.
HENVISNING 3
Tapeaffaldsslisken for X-serie kan kun installeres på komponentvognindtrækket fra X-serien (se
Fig. 5.15 - 3, side 346).
Uden holder til den
ekstra taperulle
Med holder til den ekstra taperulle
PCB-transporthøjde
for komponentvogn
Taperullediameter Taperullediameter
uden stikakse med stikakse
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn SIPLACE X-serie
207
3.10.10 Tapeførekanal på komponentvogn-indtrækningsanordningen
I standardversionen kan tapeførekanalen føre tapes med en lommehøjde op til maks. 12 mm hen
til den pneumatiske tapesaks.
3

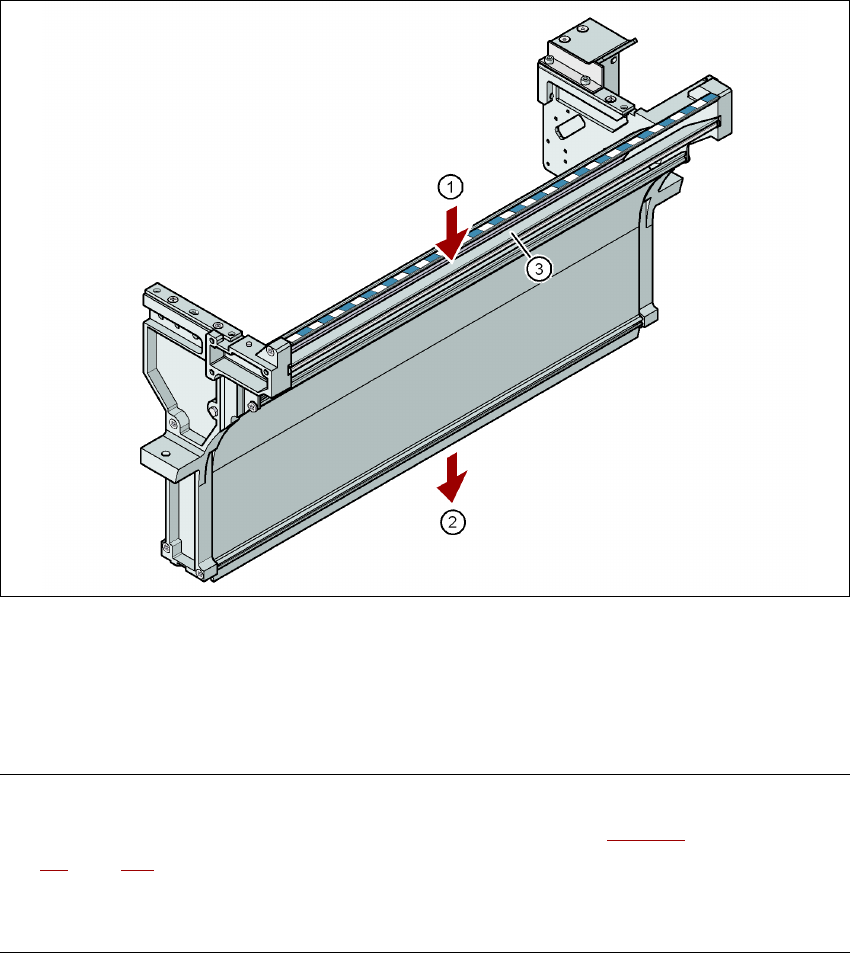

Fig. 3.10 - 11 Tapeførekanal på komponentvogn-indtrækningsanordningen SIPLACE X-serie
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Skilleplade til tapes < 12 mm, til tapes > 12 mm demonterbar
HENVISNING
– Til tapelommer højere end 12 mm kan skillepladen (pos. 3 i Fig. 3.10 - 11
) fjernes (se afsnit
4.6
, side 287).
→ Positioner ikke feedermoduler med lave lommer umiddelbart ved siden af feedermoduler med
høje lommer. Antitapene kan overlappe hinanden og ophobe sig.
