Driftssikkerhed Driftsvejledning SIPLACE X-serie
Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion SR.70x.xx Udgave 01/2011 DK
90
2.9.1 Hovedafbryder slået fra - automat forbundet til net med klemme
ADVARSEL
Følgende komponenter fører livsfarlige spændinger, selv om hovedafbryderen er slået fra:
– Kabeltilslutningsklemme L1, L2 og L3 til hovedafbryder Q1 (se Fig. 2.9 - 2
, side 91)
– Servicestikdåse X102 (se Fig. 2.9 - 2
, side 91)
– Sikringsautomat F1 for servicestikdåsen (se Fig. 2.9 - 2
, side 91)
– Netfilter Z1 (se Fig. 2.9 - 3
, side 92)
– Afladedrossel L20 med sikringer F21, F22 og F23 (se Fig. 2.9 - 3
, side 92)
– Klemmefelt X100 for tilslutning af netforsyningskablet (se Fig. 2.9 - 3
, side 92)
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er brune.
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Automatens energitilstand når hovedafbryderen er slået fra
91
2

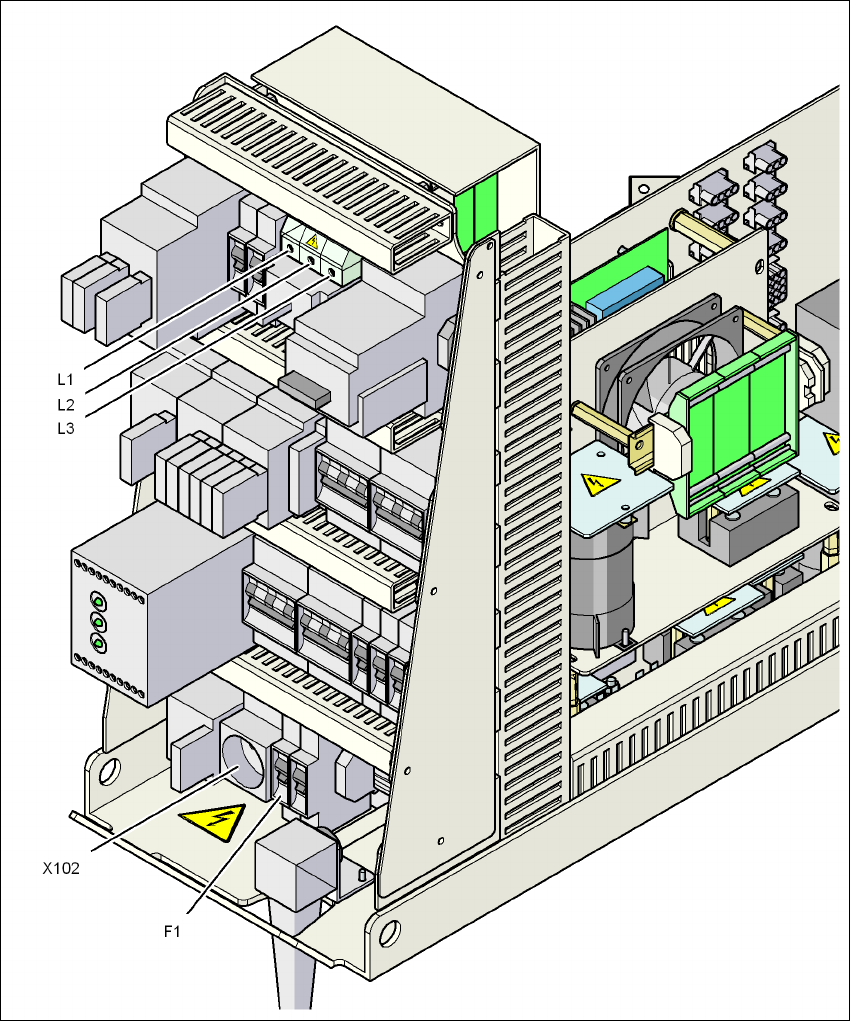

Fig. 2.9 - 2 Strømforsyningsmodul, set forfra
Q1 Hovedafbryder
X102 Servicestikdåse
F1 Sikring for servicestikdåse
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion SR.70x.xx Udgave 01/2011 DK
92
2

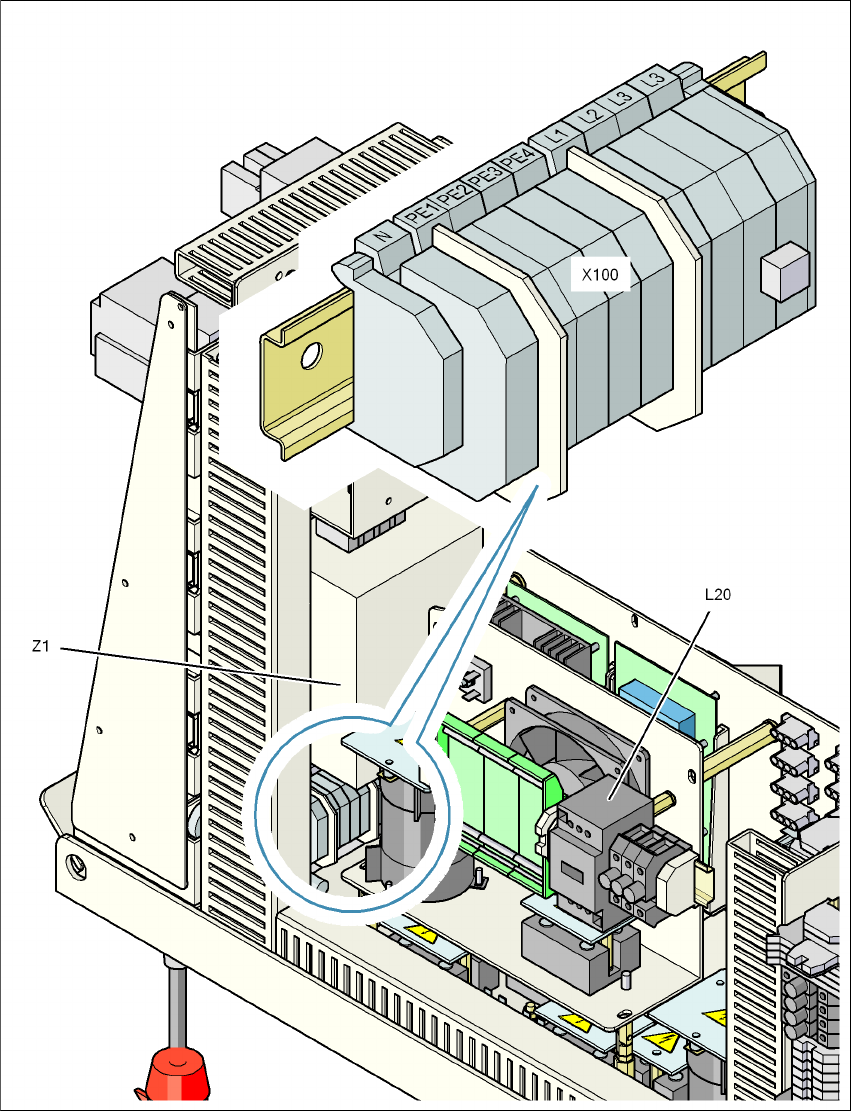

Fig. 2.9 - 3 Strømforsyningsmodul, set bagfra
X100 Tilslutningsklemmer til netforsyningskablet
L20 Afladedrossel med sikringer F21, F22 og F23
Z1 Netfilter
