Indledning Driftsvejledning SIPLACE X-serie Maskinbeskrivelse Fra softwarev ersion SR.70x.xx Udgave 01/2011 DK 24 1 3D-koplanaritet ssensoren scanner kompone nt-benene eller balls med en laserlinje. I kombination med SIP…

Driftsvejledning SIPLACE X-serie Indledning

Fra softwareversion SR.70x.xx Udgave 01/2011 DK Maskinbeskrivelse

Fig. 1.1 - 1 Bestykningsprincip efter Collect&Place-processen

1.1.7 Nye optioner og specialiteter

Til udvidelse af automatens funktionalitet tilbydes følgende optioner:

1.1.7.1 SIPLACE MultiStar (CPP) og det nye standard-komponent-kamera, type 30

Det nye komponent-kamera af typen 30 afløser det hidtidige komponent-kamera af typen 29, der

var installeret på CPP-hovedet. Det kan bruges til produktion af prototyper med 01005-komponen-

ter.

1.1.7.2 3D-koplanaritetssensor

Fra software SR.705.03 er koplanaritetsmålingen integreret i stationssoftwaren. 3D-koplanaritets-

sensoren kan installeres på følgende placeringssteder på X4-, X3- og X2-bestykningsautoma-

terne:

Indledning Driftsvejledning SIPLACE X-serie

Maskinbeskrivelse Fra softwareversion SR.70x.xx Udgave 01/2011 DK

3D-koplanaritetssensoren scanner komponent-benene eller balls med en laserlinje. I kombination

med SIPLACE TwinHead leverer denne proces hurtigere måleresultater f.eks. ved BGA.

1.1.7.3 Multicolor-kamera, type 24

Fra denne softwareversion kan multicolorkameraet af typen 24 til måling af pasmærker og ink-

punkter installeres i stedet for standard-LP-kameraet. Der kan vælges mellem tre forskellige be-

lysningsmåder til kontrastforbedring af pasmærker eller inkpunkter.

1.1.7.4 SIPLACE X4 LED Placer

Fra software SR.705 tilbyder vi til SIPLACE X4-bestykningsautomaten en konfiguration, der er

specielt tilpasset til kundens behov i forbindelse med produktion af disse LED Backlight Units.

Basis for SIPLACE X4 LED Placers er en SIPLACE X4-bestykningsautomat med fire C&P20- eller

CPP-bestykningshoveder. I stedet for komponentvogne er specielle komponentborde installeret.

Specielle, kundespecifikke Bowl-feedermoduler stiller LED-komponenterne klar. Klargøres kun et

Bowl-feedermodul på placeringsstedet, skal der ikke installeres nogen tapesaks på dette place-

ringssted. Feedermodulerne understøttes optimalt af stationssoftwaren - f.eks. med Empty-

Feeder-funktionen.Derudover kan yderligere SIPLACE X-feedermoduler klargøres. PCB-enkelt-

og dobbelttransporterne forarbejder PCBer med en længde på op til 850 mm.

Bestykningsautomat Placeringssted

SIPLACE X2, SIPLACE X3 3

SIPLACE X4 2 eller 3

Driftsvejledning SIPLACE X-serie Indledning

Fra softwareversion SR.70x.xx Udgave 01/2011 DK Maskinbeskrivelse

1.1.8 Automatens serienummer

Automatens serienummer findes to forskellige steder.

– Uden førende nuller (f.eks. B-1) er serienummeret slået ind på den venstre side af maskin-

rammen på pneumatikmodulets side (se Pos. 1 i Fig. 1.1 - 2

– Med førende nuller (f.eks. B-001) er serienummeret stanset ind i typeskiltet (se Pos. 2 i Fig.

1.1 - 2

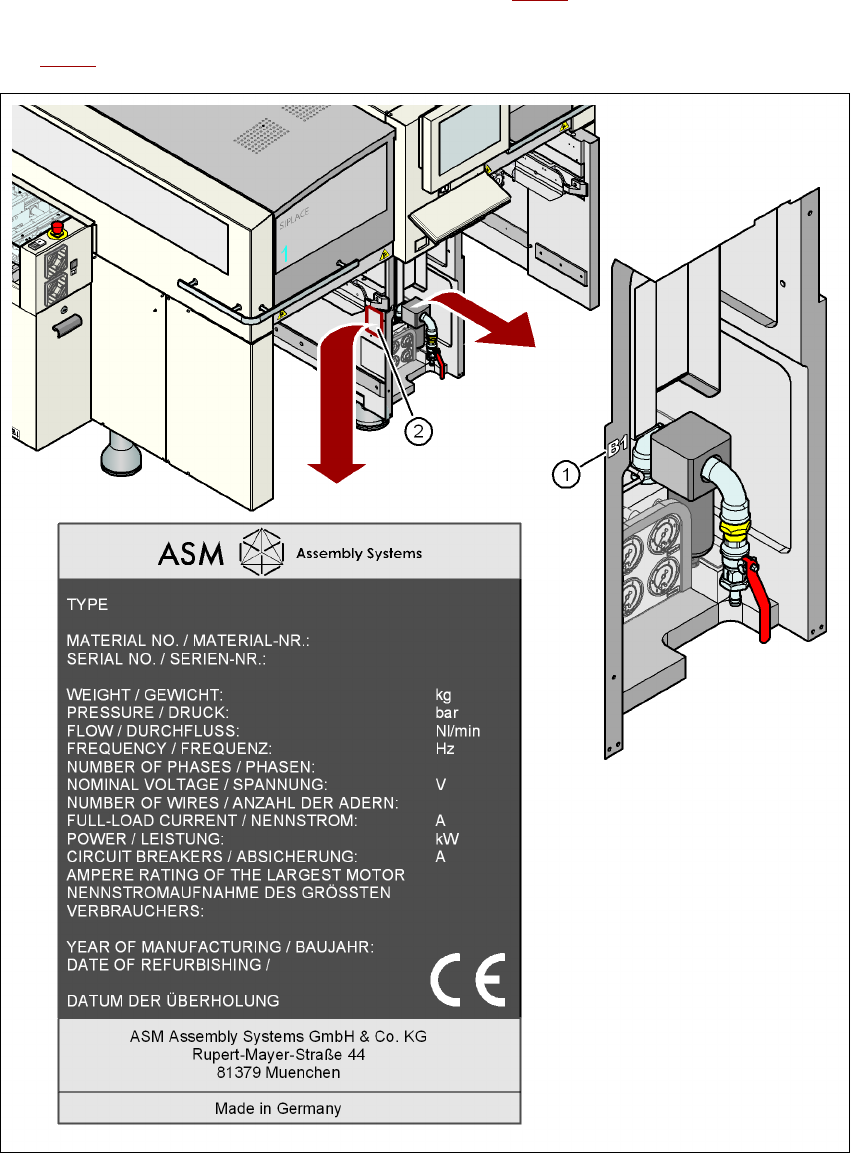

Fig. 1.1 - 2 Steder med serienummeret på X4-automaten
