Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler 173 3 Fig. 3.9 - 2 8 mm X-tapefeedermodul - set bagfra (1) Indgangsåbning til t apeledekanal med…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
172
3.9.1.6 Design for tapefeedermodul for SIPLACE X-serien
I de to efterfølgende illustrationer vises designet for tapefeedermodulerne for X-serien vha. 8 mm
X-tapefeedermodulet.
3

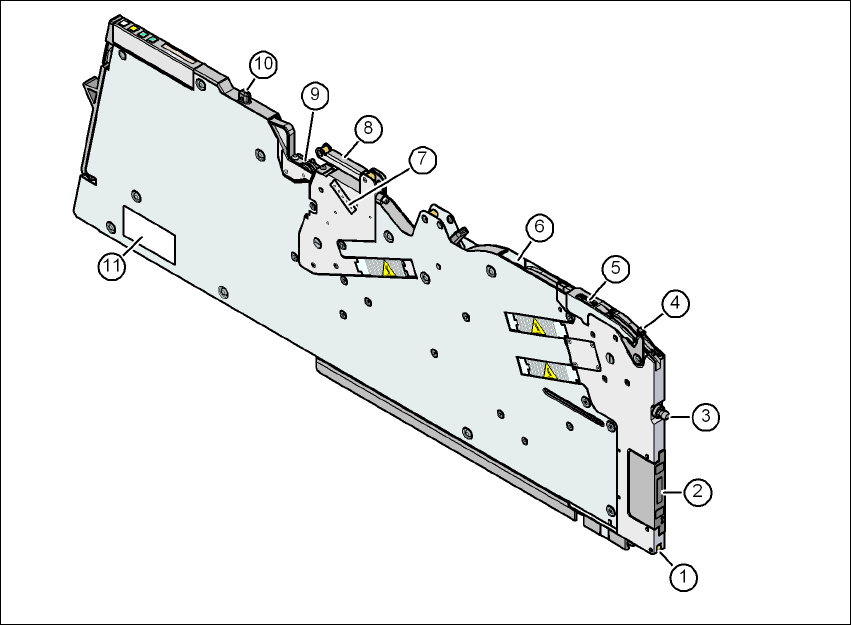

Fig. 3.9 - 1 8 mm X-tapefeedermodul - set forfra
(1) Låserulle (Komponentbordets låsepal fastlåser feedermodulet med låserullen i sin slutposi-
tion.)
(2) EDIF (Energi- og datainterface)
(3) Centreringsstift "for"
(4) Arm til løftning af hentevinduet til indfletning og udtagning af tapen
(5) Hentevindue
(6) Tapeledekanalens udgangsåbning
(7) Indstilling af dækfoliespænding
(8) Dækfoliesvinge
(9) Dækfolieproppehjul
(10) Centreringsstift "bag"
(11) Typeskilt
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
173
3
Fig. 3.9 - 2 8 mm X-tapefeedermodul - set bagfra
(1) Indgangsåbning til tapeledekanal med tapefjeder
(2) Klap til dækfoliebeholder
(3) Integreret kniv til afskæring af dækfolie
(4) Udtagningsgreb, faldet i hak
(5) Betjeningsfelt
(6) Drevmotor til dækfolieproppeanordning
(7) Drevmotorer til tapetransport
(8) Drejeskubber til bortskaffelse af komponenter
(9) Forreste glideskinne
(10) Bageste glideskinne
(11) Grafisk visning af henteposition afhængigt af komponentstørrelse
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
174
3.9.2 Tekniske data for feedermoduler fra SIPLACE X-serien
Efterfølgende sider indeholder illustrationer om feedermoduler fra X-serien og de tekniske data.
3.9.2.1 Tapefeedermodul 8 mm X
3
Fig. 3.9 - 3 Tapefeedermodul 8 mm X
3
Tapefeedermodul 8 mm X artikel-nr. 00141270-xx
Tapefeedermodul 8 mm X med splejsesensor artikel-nr. 00141290-xx
Bredde 10,8 mm
Belægning af feedermodul-placeringssted 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
