Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Leveringskonfiguration og transport
209
4 Opstilling og ibrugtagning
4.1 Leveringskonfiguration og transport
4.1.1 Transportemballage
Automaten og komponentvognene er pakket i plastik og er anbragt på to paller, når de udleveres
i Europa. Uden for Europa leveres automaten og komponentvognene i transportkasser af træ.
4.1.1.1 Transportemballagernes mål
Målene på pallerne og trækasserne fremgår af efterfølgende tabel:
4

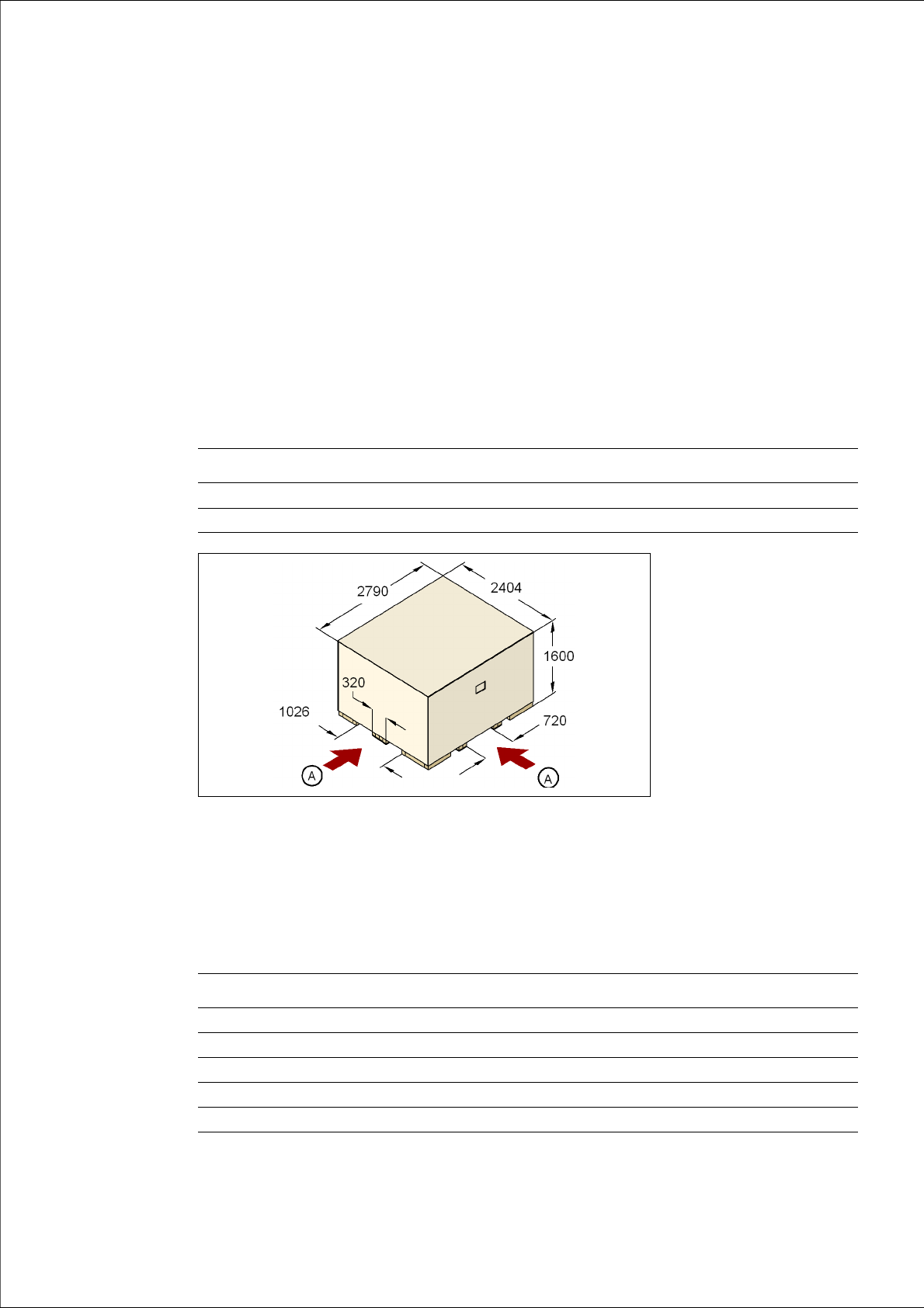

Fig. 4.1 - 1 Transportkasse - mål i millimeter
(A) Anbringelsespunkter for gaffeltrucken
4.1.1.2 Vægt på den forsendelsesfærdige automat
Efterfølgende tabel indeholder vægtangivelserne for de forsendelsesfærdige automater inkl. em-
ballage.
Automat Komponentvogn
Palle 2790 x 2404 mm² 2060 x 1350 mm²
Trækasse 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automat Forsendelse inden for Europa Forsendelse oversøisk
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
X4I 3859 kg 4359 kg
Komponentvogn 470 kg 550 kg
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Leveringskonfiguration og transport Fra softwareversion SR.70x.xx Udgave 01/2011 DK
210
4.1.2 Levering kontrolleres
→ Opbevar automaten i emballagen, til den har nået rumtemperatur. Ellers er der fare for kon-
densation.
→ Kontrollér leveringen for beskadigelser.
→ Kontrollér chocksensorerne.
→ Pak automaten og tilbehøret ud og kontrollér leveringen for mangler (referencefølgeseddel).
→ Dokumentér resultatet i installationsrapporten / afleveringsprotokollen.
4.1.3 Leveringskonfiguration
Automaten er konfigureret på følgende måde, når den leveres:
– Monteringssættet på PCB-outputsiden (pos. 1 i Fig. 4.1 - 2
, side 211) er demonteret og skilt
ad fra grundmaskinen.
– Akseenheden (pos. 2 i Fig. 4.1 - 2
, side 211) i monteringssættet på PCB-outputsiden er lagt
fra på en transportpude. Alle kabler er tilsluttet på akseenheden.
– Enkelttransportens transportspor er indstillet på en bredde på 210 mm. Ved dobbelttranspor-
ten har transportspor 1 en bredde på 100 mm og transportspor 2 en bredde på 210 mm.
Denne breddeindstilling er vigtig i forbindelse med finjustering af automaten.
Desuden er de elektriske stikforbindelser til transportmotor og fotocelle til det venstre trans-
portspor let tilgængelige ved dobbelttransporten og der er nok plads til montering af udgangs-
transporten.
– Udgangstransporterne (pos. 4 i Fig. 4.1 - 2
, side 211) til enkelt- eller dobbelttransport er de-
monteret. De elektriske kabelforbindelser til transportmotorerne og fotocellerne er løsnet.
– Begge tastaturer (pos. 6 i Fig. 4.1 - 2
, side 211) er fjernet.
– Pladerne til tastaturerne (pos. 5 i Fig. 4.1 - 2
, side 211) er løftet af.
– Begge monitorer (pos. 7 i Fig. 4.1 - 2
, side 211) er demonteret.
– Begge kontrollamper (pos. 8 i Fig. 4.1 - 2
, side 211) er demonteret.
– Alle portalakser er fastgjort med transportsikringer.
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Leveringskonfiguration og transport
211
4

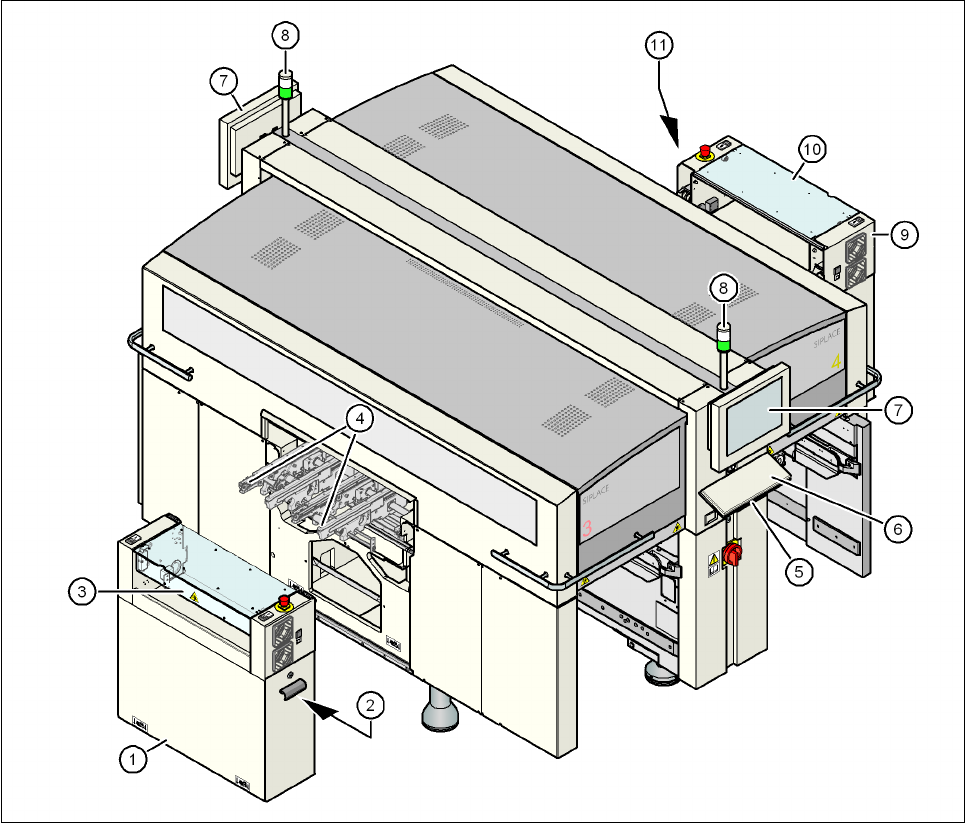

Fig. 4.1 - 2 Leveringskonfiguration af automaten
(1) Monteringssæt på PCB-outputsiden - demonteret ad ved leveringen
(2) Akseenhed på PCB-outputsiden - X4I, X4: portaler 2 og 3, X3: portal 3, X2: portaler 1 og 3
(3) Transportafdækning
(4) Udgangstransport
(5) Plade til tastatur
(6) Tastatur
(7) Monitor
(8) kontrollampe
(9) Box-PC-enhed på PCB-inputsiden
(10) Monteringssæt på PCB-inputsiden - kan demonteres efter behov
(11) Akseenhed på PCB-inputsiden - X4I, X4 og X3: portaler 1 og 4
