Driftsvejledning SIPLACE X-serie Driftssikkerhed Fra softwareversion SR.70x.xx Udgave 01/2011 DK Restspændinger og afladetider i automaten 85 2.7 Rest spændinger og afladetider i automaten T rykkes på NØD-STOP trykknapp …
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
84
2.6.5 Sikkerhedsafdækning
2.6.5.1 Sikkerhedsafdækning på komponentvognens placeringssteder, SIPLACE X-serie
ADVARSEL 2
Driftssikkerheden på komponentvogne fra SIPLACE X-serien er sikret, når i hvert fald hvert
andet frie placeringssted er optaget med et feedermodul eller en sikkerhedsafdækning (Dummy-
Feeder). Hvert andet frie placeringssted skal også sikres med en sikkerhedsafdækning, når en
flademagasinholder klargøres. Eller sagt på en anden måde: Mellem to tilstødende feedermodu-
ler eller feedermodul og flademagasinholder må der maks. være et placeringssted fri.

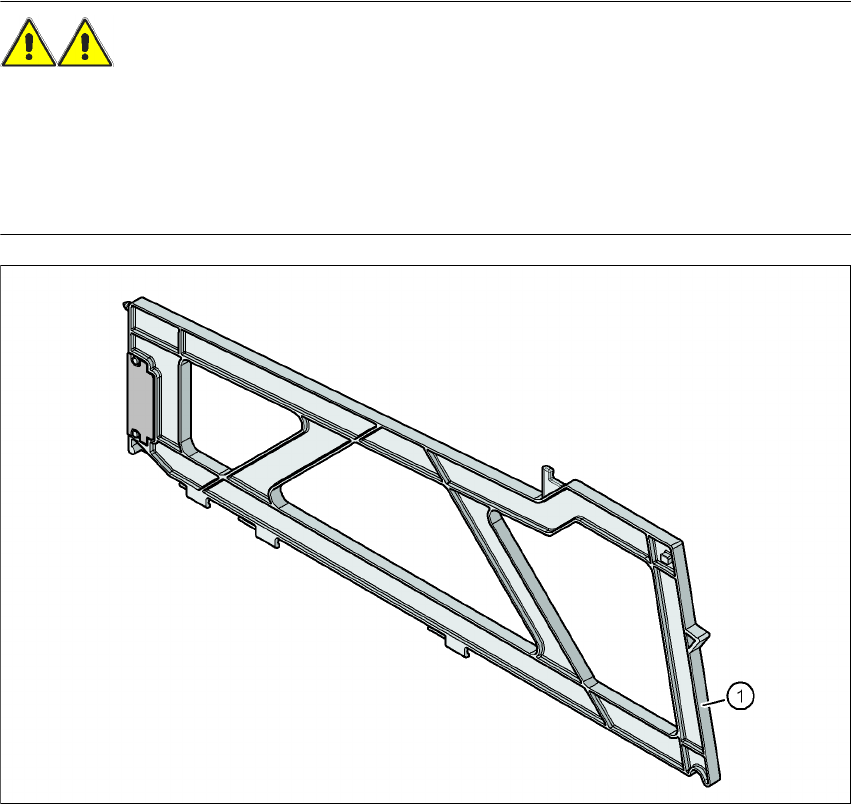

Fig. 2.6 - 9 Sikkerhedsafdækning på komponentvognens placeringssteder, SIPLACE X-serie
2
(1) Dummy Feeder SIPLACE X, artikel-nr. 00141226-xx
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Restspændinger og afladetider i automaten
85
2.7 Restspændinger og afladetider i automaten
Trykkes på NØD-STOP trykknappen eller stoppes automaten, reduceres mellemkredsspændin-
gerne 250 V- for portalakserne hhv. 145 V- for stjerneakserne til ufarlige restspændinger i løbet af
kort tid.
ADVARSEL 2
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ hhv.
3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører derfor livsfarlige spændin-
ger - også selv om hovedafbryderen er slået fra. Ukorrekt håndtering af denne automat kan der-
for medføre livsfarlige eller alvorlige kvæstelser samt alvorlig tingskade.
→ Overhold gældende uheldsforebyggende forskrifter og DIN-forskrifter (især DIN EN 60 204,
del 1).
→ Afdækningskappen over strømforsyningsmodulet og akseenheden må kun åbnes af kvalifi-
ceret og skolet personale.
2

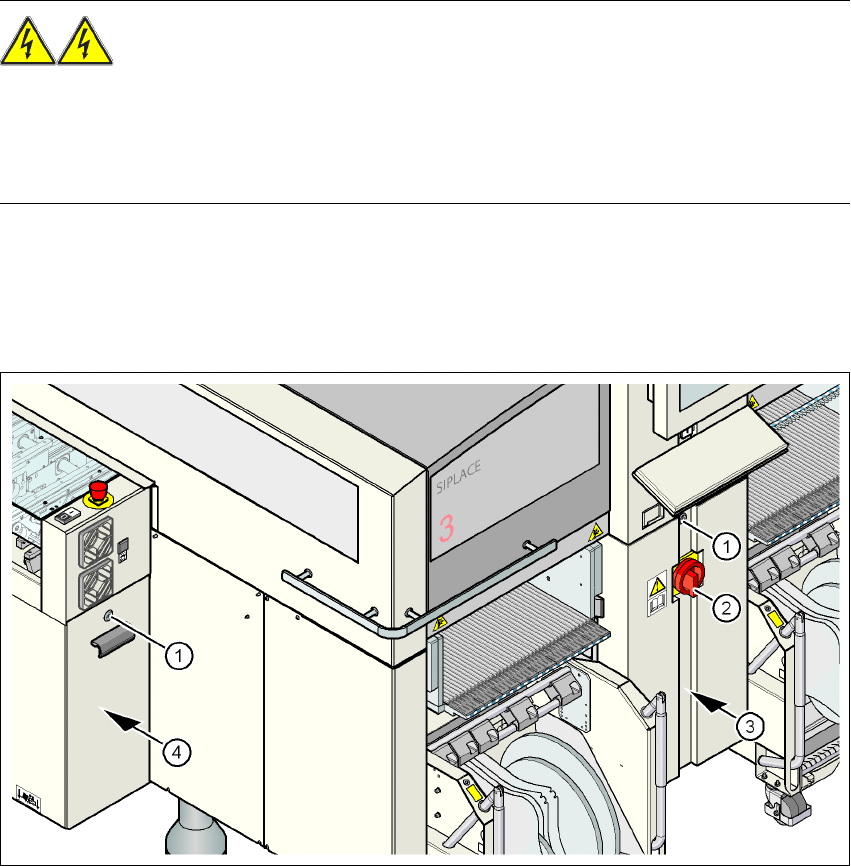

Fig. 2.7 - 1 Strømforsyningsmodul
(1) Lås med rigel i afdækningskappen
(2) Hovedafbryder
(3) Strømforsyningsmodul bag ved afdækningskappen
(4) Akseenhed
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Restspændinger og afladetider i automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
86

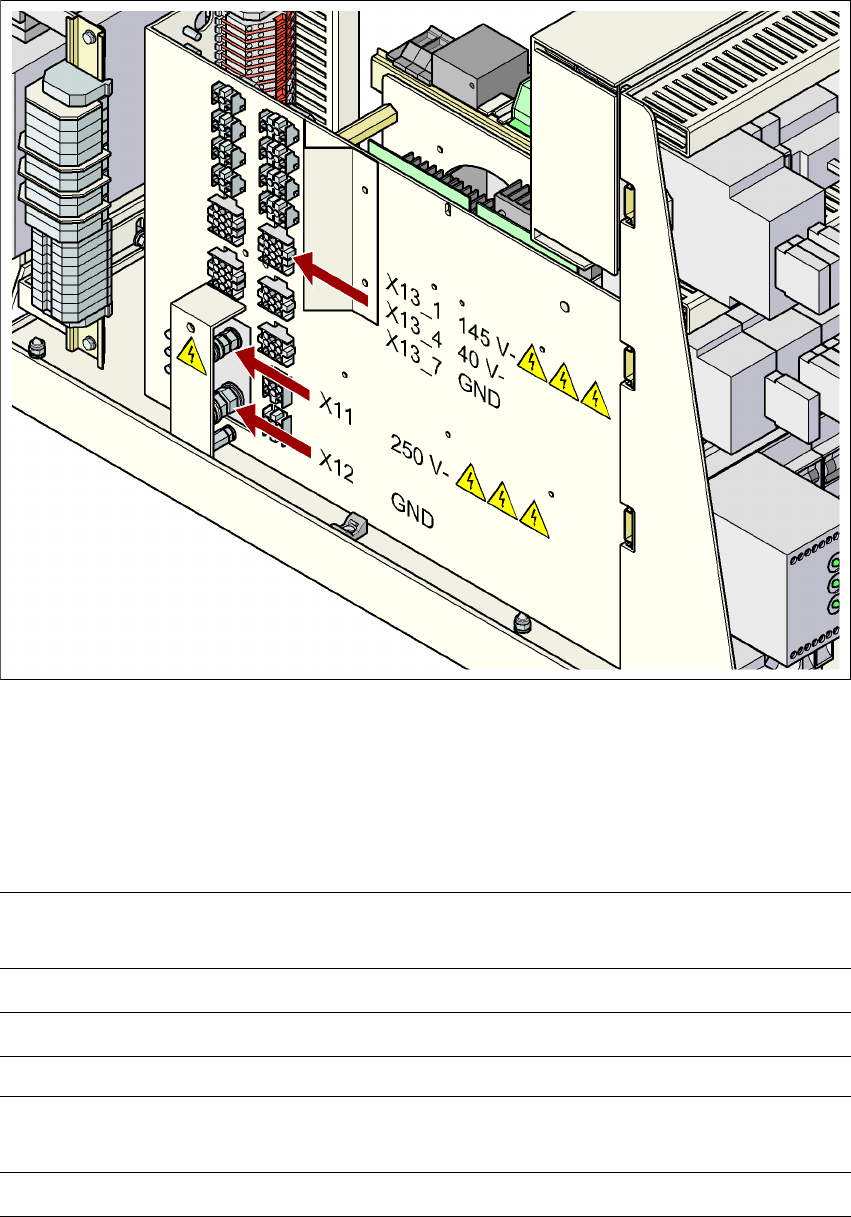

Fig. 2.7 - 2 Målesteder på strømforsyningsmodulet
2
2.7.1 Driftsspændinger, restspændinger og afladetider efter tryk på den
NØD-STOP-trykknap
2
2
Stift X11 og X13_1
målt mod X12 (GND)
Spænding ved
normal drift
Restspænding ved
NØD-STOP Afladetider
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Stift X13_4
målt mod stift X3_7 (-)
Spænding ved
normal drift
Restspænding ved
NØD-STOP Afladetider
X13_4 + 40 V- + 40 V- -
