Driftsvejledning SIPLACE X-serie Driftssikkerhed Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsforskrifter i forbindelse med drift af automaten 71 2.5.10 Høje temperaturer på X-feed ermodulerne under vedvaren…
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsforskrifter i forbindelse med drift af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
70
2.5.9 Høje temperaturer på C&P20-bestykningshovedet under vedvarende drift
2
Fig. 2.5 - 5 Høje temperaturer på SpeedStar (C&P20) under vedvarende drift
(1) Temperatur-henvisningsskilt, art.nr. 03031926-01
(2) Stjernemotorens hus
(3) Greb
FORSIGTIG
HØJE TEMPERATURER 2
Stjernemotorens hus og grebet på bestykningshovedet kan under vedvarende drift og ved en
omgivelsestemperatur på over 22°C antage høje overfladetemperaturer. Vær forsigtig ved berø-
ring af delene.
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsforskrifter i forbindelse med drift af automaten
71
2.5.10 Høje temperaturer på X-feedermodulerne under vedvarende drift
2
Fig. 2.5 - 6 Høje temperaturer på X-feedermodulerne under vedvarende drift
(1) Temperatur-henvisningsskilt, art.nr. 03031926-01
(2) Skridtmotor
FORSIGTIG
HØJE TEMPERATURER 2
Skridtmotorerne kan under vedvarende drift og ved en omgivelsestemperatur på over 22°C
antage høje overfladetemperaturer. Vær forsigtig ved berøring af motorerne.
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
72
2.6 Sikkerhedsudstyr
2.6.1 Beskyttelsesskærme
2

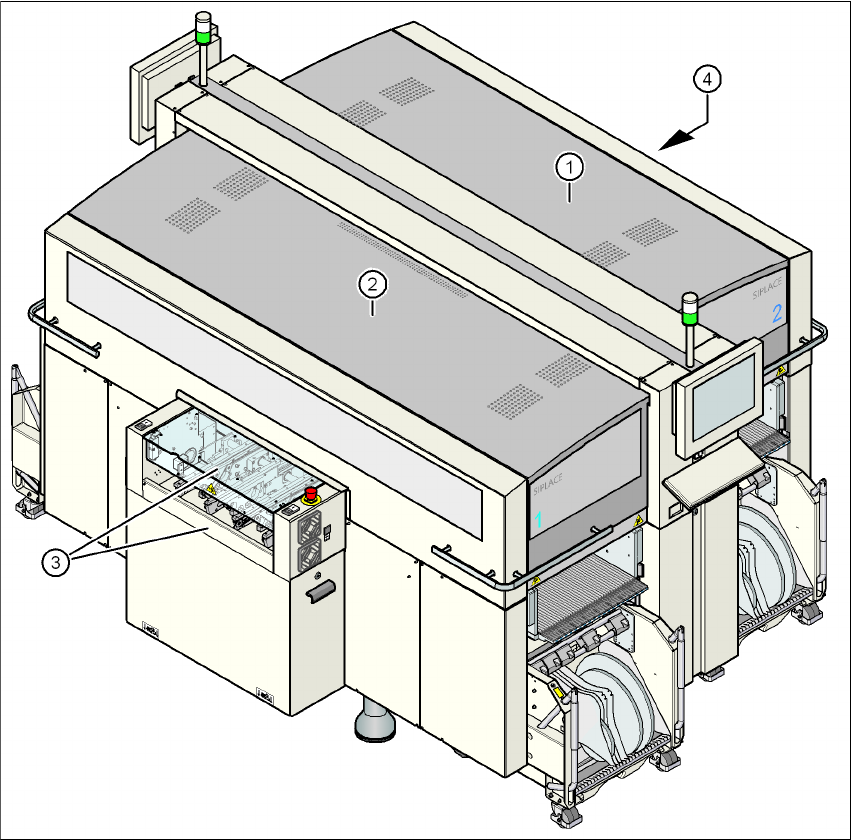

Fig. 2.6 - 1 Beskyttelsesskærme
(1) Beskyttelsesskærm, kort
(2) Beskyttelsesskærm, lang
(3) Afdækningsklap og sikkerhedsafdækning ved indleveringsbånd
(4) Afdækningsklap og sikkerhedsafdækning ved udleveringsbånd
2
Portalernes bevægelsesområde er beskyttet af to beskyttelsesskærme (pos. 1 og 2), der kan svin-
ges op. Sideplader skal forhindre, at operatøren kan få adgang til automatens indre fra siden. De
