6.7.2 Komponent-kamera C&P, type 38, 16 x 16, digital
Artikel-nr. 00119783-xx 01005-kamera for CPP-hovedet
6.7.2.1 Beskrivelse
Vi anbefaler, at dette komponent-kamera installeres på CPP-hovedet i stedet for komponent-ka-
meraet, type 30, hvis CPP-hovedet til masseproduktion af PCBer sættes i med 01005-komponen-
ter.
6.7.2.2 Opbygning
6
Fig. 6.7 - 2 Komponent-kamera C&P, type 38, 16 x 16, digital
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
6.7.2.3 Tekniske data
6
Komponent-mål 0,18 x 0,18 mm² til 16 x 16 mm²
Komponent-spektrum 01005 til 16 x 16 mm²
Min. benafstand 0,25 mm
Min. benbredde 0,1 mm
Min. ball-afstand 0,25 mm
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK PCB-multicolor-kamera, type 24, digital
409
6
6
6
6
6
6.8 PCB-multicolor-kamera, type 24, digital
6.8.1 Opbygning
Artikel-nr. 00119774-xx PCB-kamera, X-serie, multicolor, type 24
6

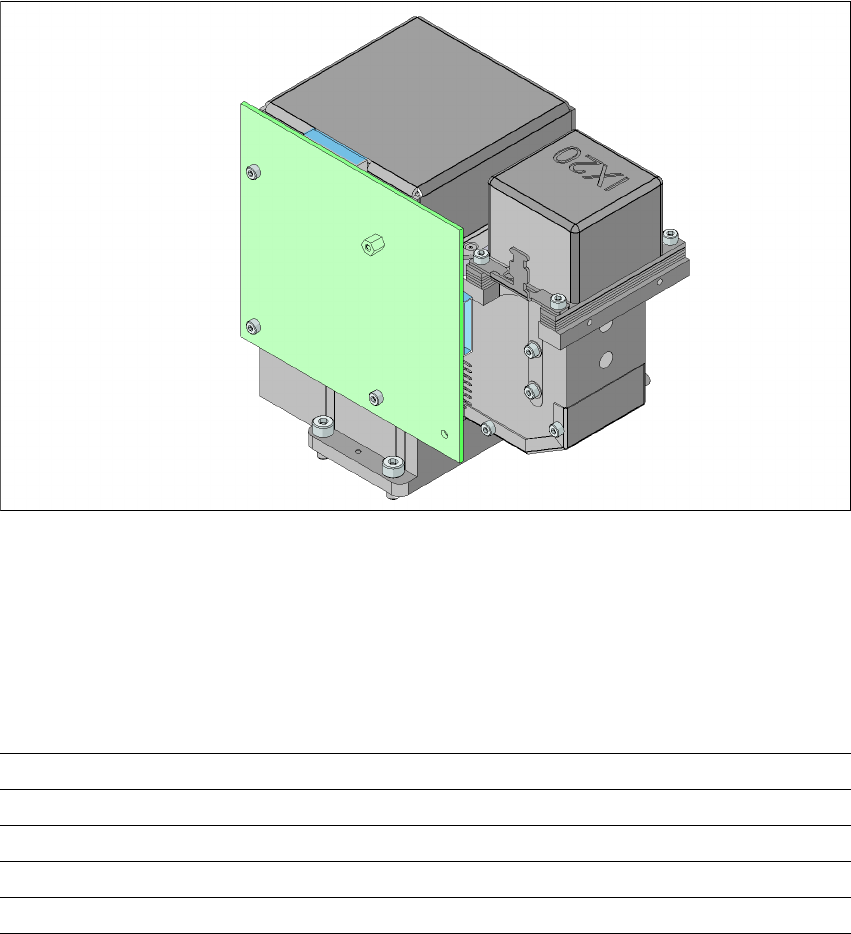

Fig. 6.8 - 1 PCB-multicolor-kamera, type 24, digital
(1) PCB-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
6
Min. ball-diameter 0,14 mm
Synsfelt 20,5 x 20,5 mm²
Belysningsart reflekteret lys (5 frit programmerbare niveauer)
Stationsudvidelser Driftsvejledning SIPLACE X-serie
PCB-multicolor-kamera, type 24, digital Fra softwareversion SR.70x.xx Udgave 01/2011 DK
410
6.8.2 Tekniske data
6
6.8.3 Belysningsmåder
På multicolor-printplade-kameraet kan der vælges mellem følgende belysningsmåder:
– Hvid belysning
Denne belysningsmåde benyttes til standard-printplader med fortinnede mærker.
– Skråt lys blå
Dermed kan man ved blanke pasmærker på lys basismateriale som f.eks. keramik eller CEM
(composite electrochemical materials) i de fleste tilfælde opnå en betydelig forbedring af kon-
trasten. Også pasmærker, der er forsynet med loddestoplak, kan ses bedre på lys under-
grund.
– Infrarød belysning
Det er især fornuftigt at benytte denne belysningsmåde til mærker, der er dækket over med
loddestoplak, eller til mærker på flexmateriale. Til sølv/platin-mærker på keramik kan der evt.
opnås en forbedret erkendelse, hvilket bør konstateres forinden med en prøvecentrering/-be-
stykning.
6.8.4 Pasmærke- og inkpunkt-kriterier
Pasmærke- og inkpunkt-kriterier er beskrevet i afsnittene og 3.8.6 3.8.7, side 168.
Synsfelt 5,7 x 5,7 mm²
Afstand fokusniveau 28 mm
Belysningsart Reflekteret lys (5 frit programmerbare niveauer)
Pasmærkestørrelse 0,3 mm til 2,5 mm kantlængde ved en PCB-transporttolerance
på ± 1,0 mm
Til 3,0 mm kantlængde ved en PCB-transporttolerance på < 1,0
mm
Dårligmærkestørrelse 0,3 mm til 3,0 mm kantlængde
