Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie Opstilling af automaten Fra softwar eversion SR.70x.xx Udgave 0 1/2011 DK 258 4.3.10.7 Installation af sikkerhedsafdækningsplade "nede" Automaterne ud…
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
257
4.3.10.5 Montering af jordkabler til dørene
→ Fastgør de to jordkabler til dørene (pos. 4 i Fig. 4.3 - 15, side 254) på følgende måde på ma-
skinens ramme:
4

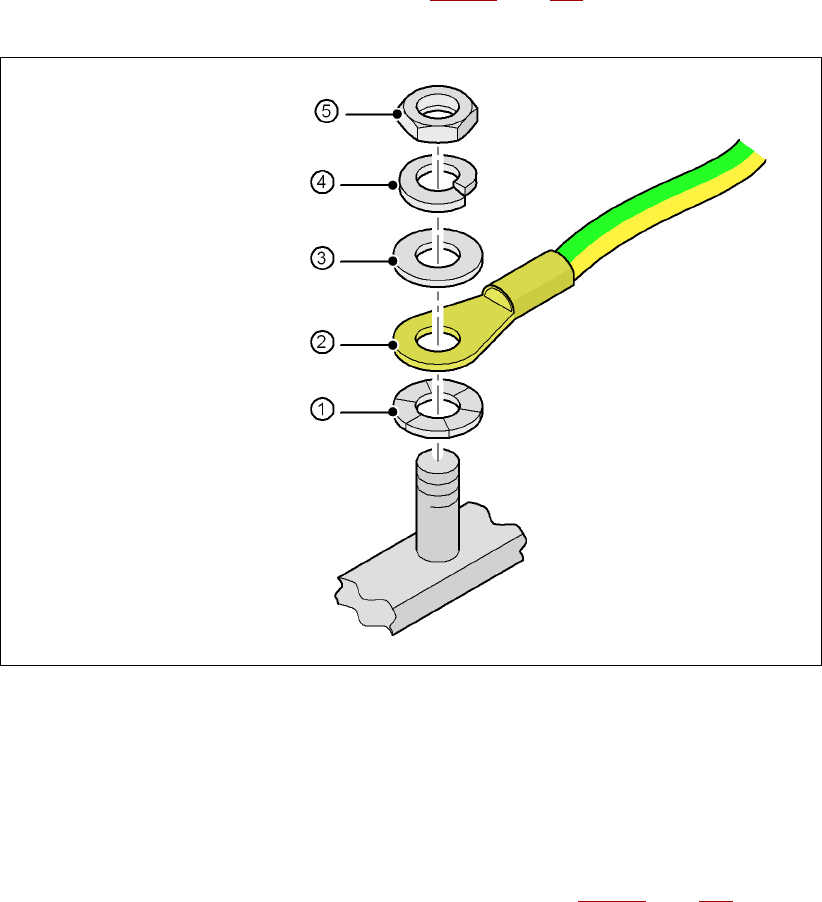

Fig. 4.3 - 16 Montering af jordkabler
4
4
4
4
4
4.3.10.6 Kontrol og indstilling af beskyttelseskappekontakter
→ Kontrollér beskyttelseskappekontakternes funktion (pos. 2 i Fig. 4.3 - 17, side 258).
→ Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
4
Sekskantmøtrik M5
Fjederring M5, DIN 7980
Skive M5, DIN 125
Kabelsko, ringformet
Kontaktskive
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
258
4.3.10.7 Installation af sikkerhedsafdækningsplade "nede"
Automaterne udleveres kun med en sikkerhedsafdækningsplade "nede". Monteres automaterne
i en linie, bortfalder sikkerhedsafdækningspladen mellem de umiddelbart tilstødende ud- og ind-
gangstransporter.
ADVARSEL 4
Montér principielt sikkerhedsafdækningspladen "nede" (artikel-nr. 03045426-01) med 4 unbraco-
skruer M4x12 på inputsiden på den første automat og på outputsiden på den sidste automat i en
linie. Dermed forhindres, at deres personale kan gribe ubeføjet ind i automaten.
4

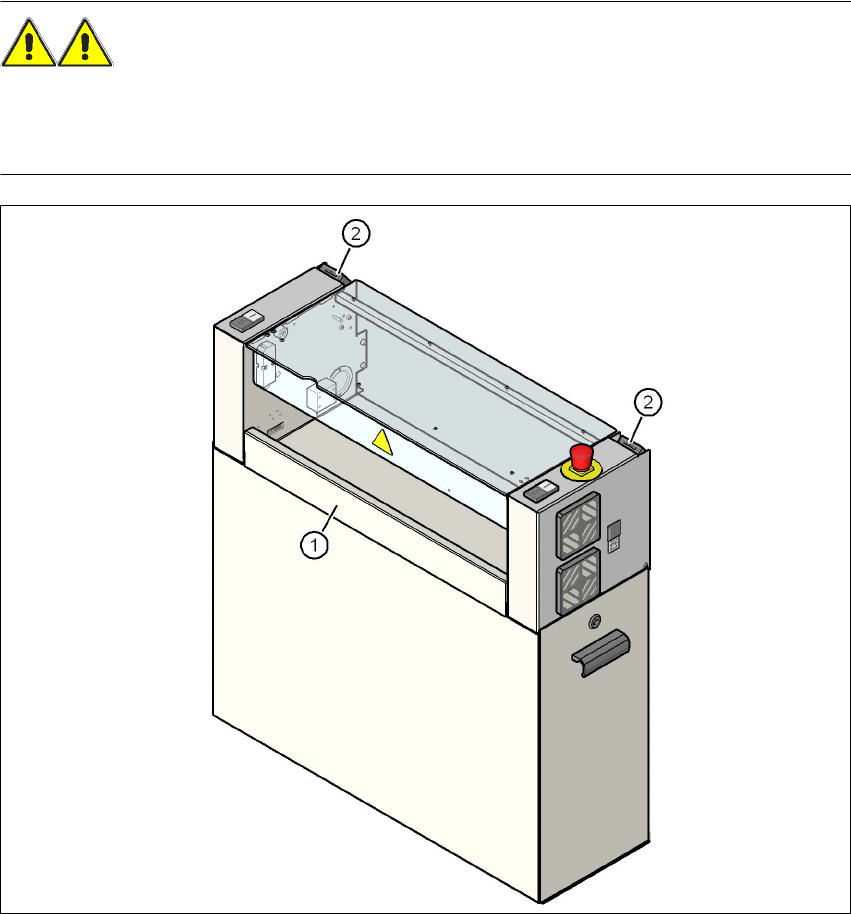

Fig. 4.3 - 17 Montering af sikkerhedsafdækningsplade "nede" på PCB-outputsiden
(1) Sikkerhedsafdækningsplade "nede", artikel-nr. 03045426-xx
(2) Beskyttelseskappekontakt
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
259
4.3.11 Installation af Box-PC-enhed på SIPLACE X4/X3/X2
4.3.11.1 Box-PC-enhed - elektriske tilslutningssteder
4

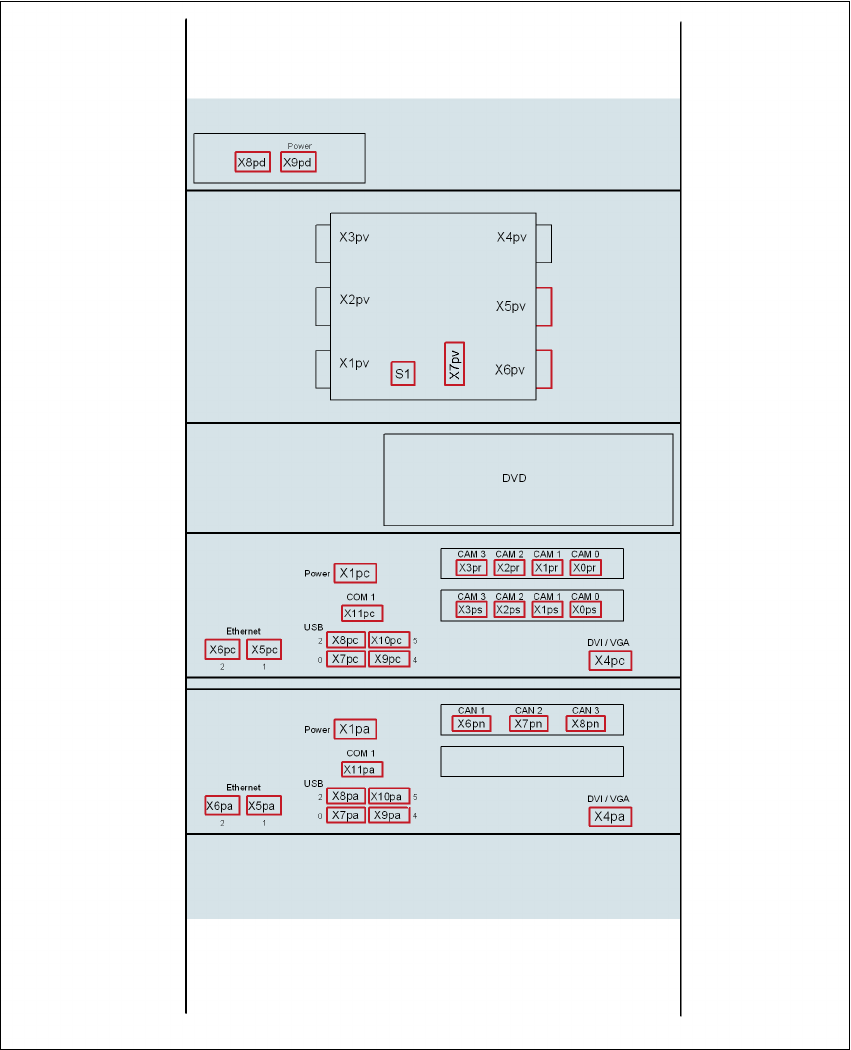

Fig. 4.3 - 18 Box-PC-enhed for SIPLACE X4/X3/X2, frontside - tilslutning af stik
USB-hub
Videomultiplexer
Computer
Maskincontroller
