4.1.5.3 Gaffeltruckens anbringelsespunkter på automaten
På de næste to billeder ses, hvor gaffeltrucken skal anbringes på automaten, når automaten løftes
af pallen eller skal transporteres uden palle.
HENVISNING 4
Transportér altid automaten på palle og hva. gaffeltruck, når den skal transporteres over længere
strækninger, da der ellers kan opstå skader på automaten.
Gaffel parallel med printpladetransporten 4
ADVARSEL 4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
– Gaflen må kun være så meget åbnet, at den befinder sig inden for området af de to maskin-
fødder (frasætningsflader se Fig. 4.1 - 3
, side 215). Afstanden mellem maskinens fødder er
776 mm. Det er udtrykkeligt forbudt at øge gaffelafstanden så meget, at automaten løftes ved
maskinrammens sidedele. Dette ville føre til en deformation af maskinens ramme.
→ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Leveringskonfiguration og transport
215
4
Fig. 4.1 - 3 Støtteflader - gaffel parallel med printplade-transportretningen
(1) Støtteflader til gaffeltruckens gaffel
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Leveringskonfiguration og transport Fra softwareversion SR.70x.xx Udgave 01/2011 DK
216
Gaffel på tværs af printpladetransporten 4
4

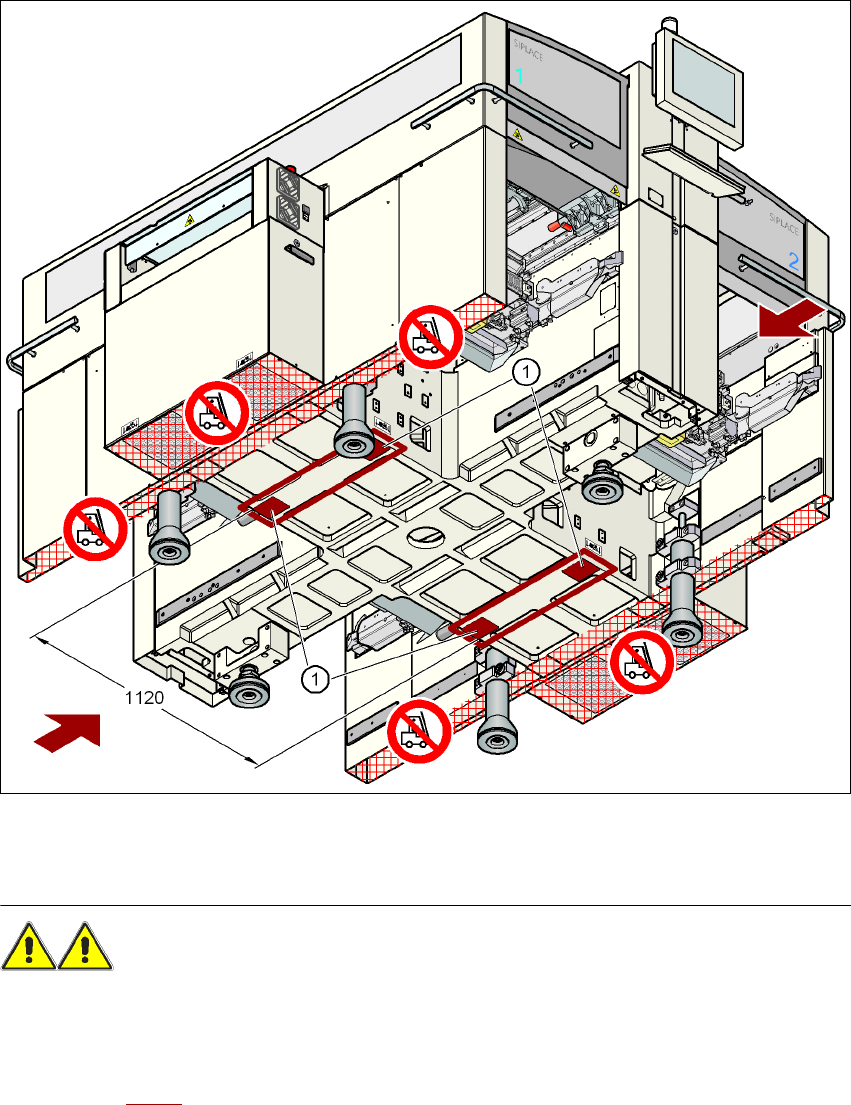

Fig. 4.1 - 4 Støtteflader - gaffel på tværs af printplade-transportretningen
(1) Støtteflader til gaffeltruckens gaffel
ADVARSEL 4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
– Gaffelafstanden skal være mellem 800 og 900 mm. Frasætningsfladerne for gaffeltrucken
ses i Fig. 4.1 - 4
. Den udvendige afstand for støttefladerne er 1120 mm. Det er udtrykkeligt
forbudt at øge gaffelafstanden så meget, at automaten løftes ved maskinrammens sidedele.
Dette ville føre til en deformation af maskinens ramme.
