6.1.2.7 Montering
Pipettevekslerne på X4I-automaten (se Fig. 6.1 - 13, side 366) og pipettevekslerne "Række 1" på
X4-, X3- og X2-automaten (se Fig. 6.1 - 14
, 6.1 - 15 og 6.1 - 16 fra side 367) er fastgjort til kom-
ponentvogn-indtrækningsanordningen. Ved SIPLACE X4-, X3- og X2-automaterne kan en ekstra
pipetteveksler installeres. For denne pipetteveksleren "Række 2" findes et montagesæt. Det be-
står af aftrækningsanordningen og udsmidningsbeholderen til pipetter (se afsnit 6.1.2.11
, side
374
).
6

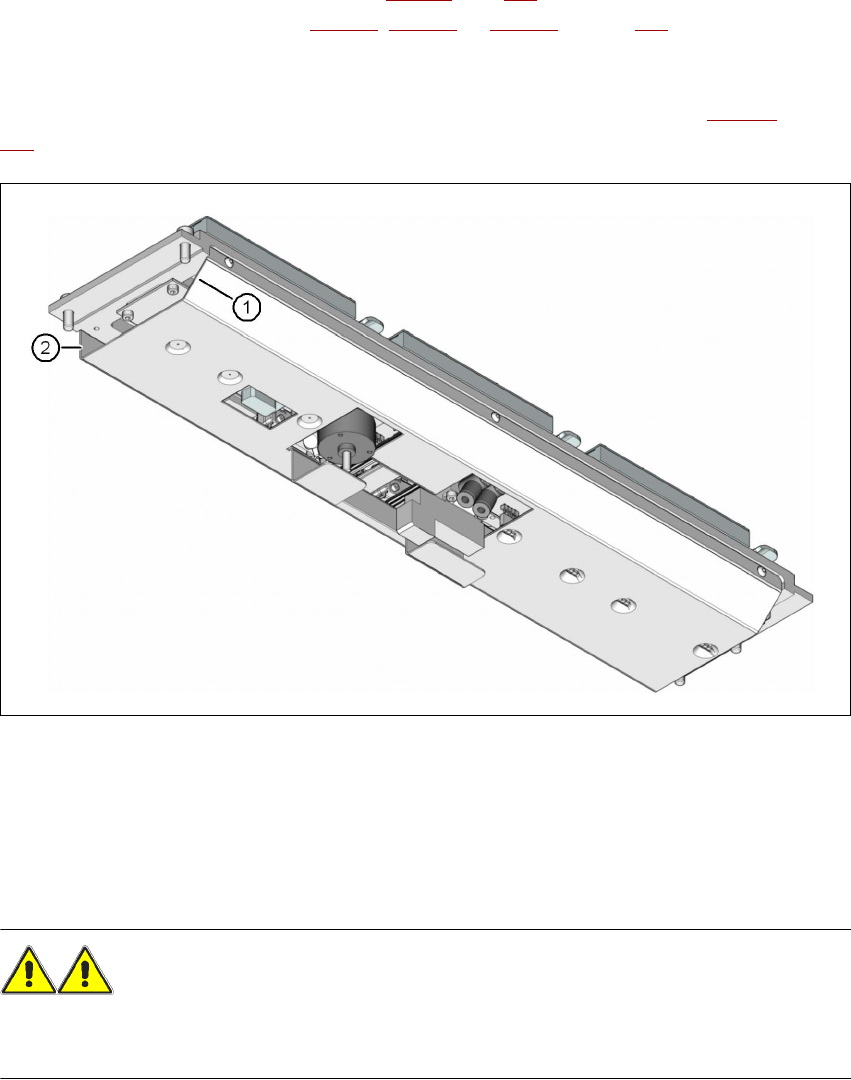

Fig. 6.1 - 17 Monteringsposition for pipetteveksler - set nedefra
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side viser i retning printpladetransport
→ Indstil pipetteveksleren på en sådan måde, at den skrå side viser hen imod komponentvogn-
indtrækningsanordningen.
ADVARSEL 6
– Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfigu-
rationer er der fare for hovedcrash!
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
371
6.1.2.8 Betjeningsforskrifter
→ Fyld et magasin første gang med en bestemt pipettetype og mærk det med en etiket.
HENVISNING 6
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 6
→ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
→ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
VÆR FORSIGTIG 6
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet lagt
tilbage i deres magasiner. 6
HENVISNING 6
Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer. Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mel-
lemrum.
→ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.2.9 Udskiftning af magasin
→ Tryk på armen (pos. 1 i Fig. 6.1 - 18, side 372) for at løse magasinet fra trykknapkuglerne
(pos. 5 i Fig. 6.1 - 18
, side 372). Løft magasinet ud af holderen.
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
372
ADVARSEL 6
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 18
) kan føre til bestykningshovedcrash.
Kontrollér derfor, at armene ikke står ud over magasinerne.
6
Fig. 6.1 - 18 Udskiftning af magasin
(1) Arm til løftning af magasinet
(2) Cylinderstift, griber ind i magasinets boring
(3) Fjederstift til at udløse mikrokontakt til magasinregistrering og sikkerhedssløjfe
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapkugle
(6) Cylinderstift, griber ind i magasinets aflange hul
(7) Låseplade i position "Magasin låst"
