Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie Opstilling af automaten Fra softwar eversion SR.70x.xx Udgave 0 1/2011 DK 280 4 Fig. 4.3 - 32 Justering af de yderste ma skinfødder (1) Indstillingsskrue M24x2x…
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
279
4.3.18 Endelig justering af automaten
→ Anbring maskinens vaterpas i X- og Y-retning på printpladetransportens vanger i bestyk-
ningsområde 1 (se Fig. 4.3 - 31
). Printplade-transportbredden er forindstillet:
Enkelttransport 210 mm
Dobbelttransport, spor 1 100 mm
Dobbelttransport, spor 2 210 mm 4
HENVISNING: 4
Anbring ved dobbelttransporten altid kun vaterpasset på automatens yderste vanger, når X-
retningen skal justeres.
→ Mål afstanden mellem overkanten på PCB-transportremmen og undergrunden. Denne af-
stand bør være 800 mm, 900 mm, 930 mm og 950 mm.
4

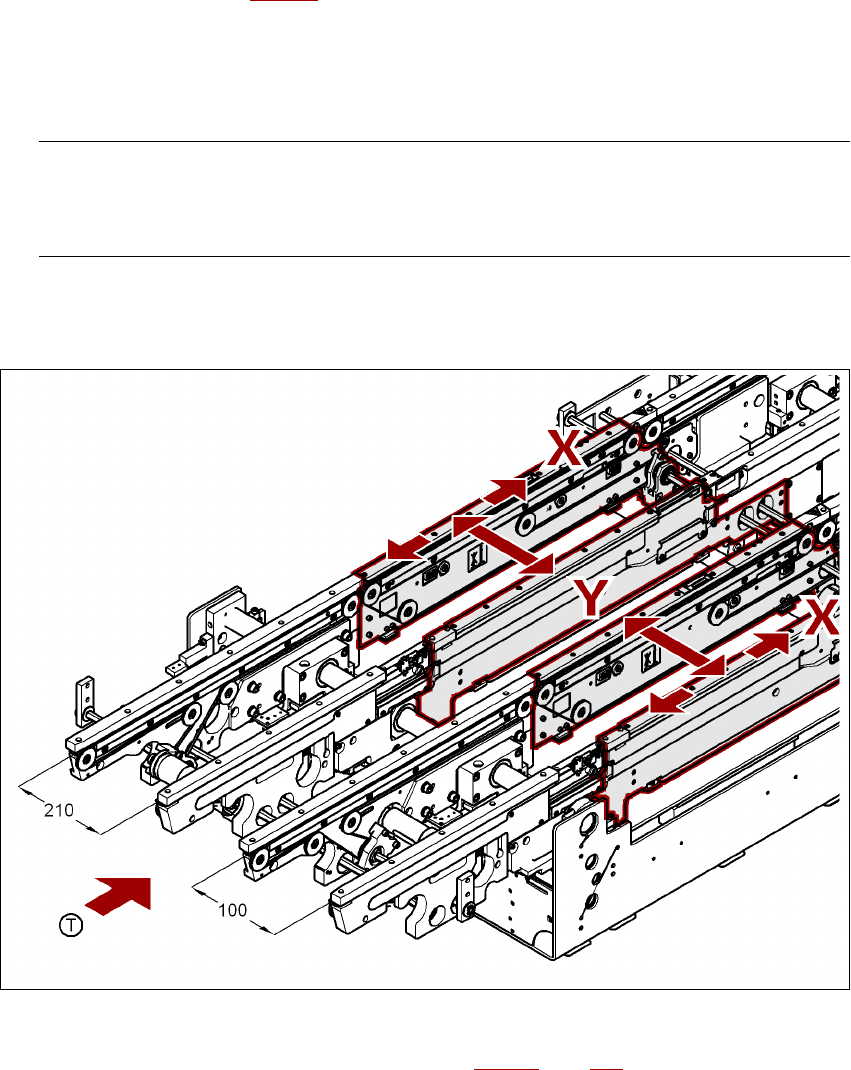

Fig. 4.3 - 31 Justering af automaten i X- og Y-retning
→ Justér indstillingsskruen M24x2x120 (pos. 1 i Fig. 4.3 - 32, side 280) med gaffelnøglen SW36
på en sådan måde, at libellen i maskinens vaterpas ikke afgiver fra nulpunktet i den krævede
printplade-transporthøjde.
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
280
4

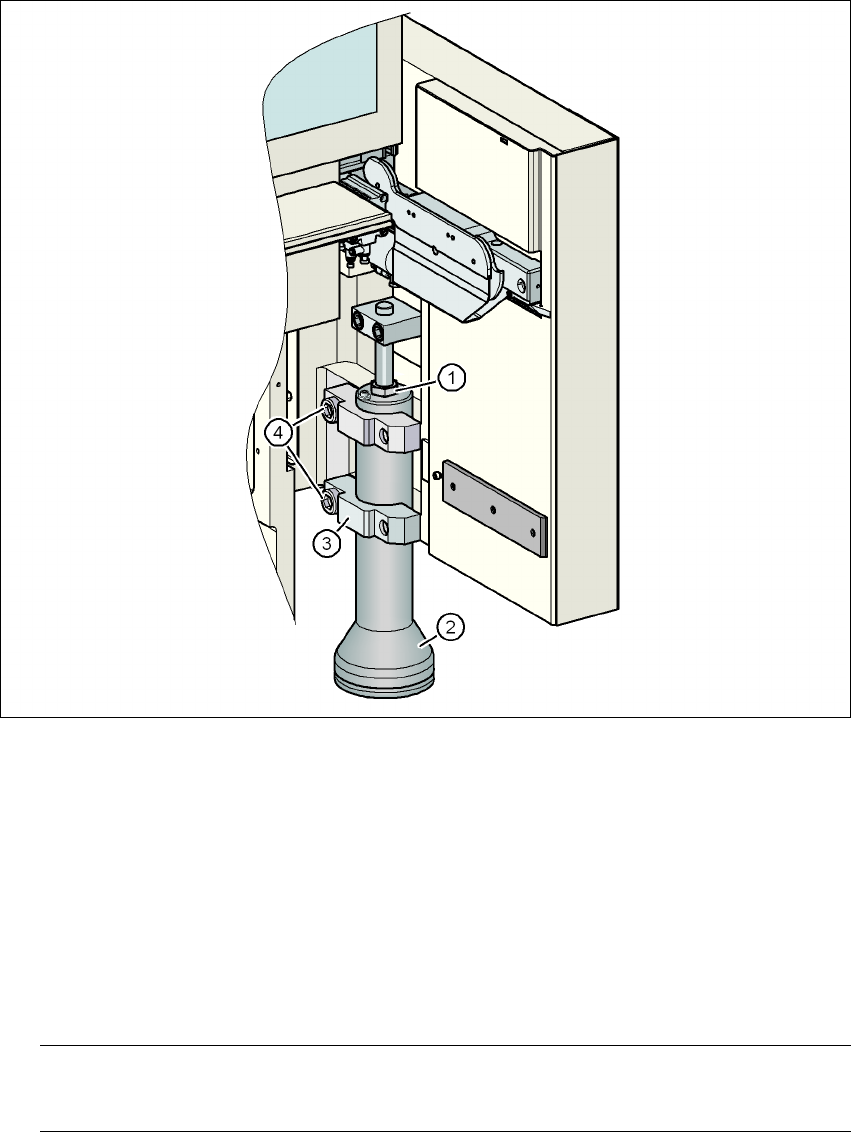

Fig. 4.3 - 32 Justering af de yderste maskinfødder
(1) Indstillingsskrue M24x2x120 til højdejustering
(2) Yderste maskinfod
(3) Klemmestykke
(4) Unbrakoskrue M24x90
→ Kontrollér den krævede printplade-transporthøjde.
→ Når automaten er positioneret, spændes unbracoskruerne M24x90 (pos. 4) til klemning af
klemmestykkerne på alle de yderste maskinfødder (pos. 3) med momentnøglen.
HENVISNING 4
Drejningsmomentet er 130 Nm. Er drejningsmomentet mindre, kan automaten evt. vibrere.
→ Drej de midterste maskinfødder med krognøglen 135 - 145 ud, til disse står på gulvet.
→ Sørg for,a t de midterste maskinfødder ikke drejes alt for meget ud, da automaten derved de-
justeres.
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
281
4

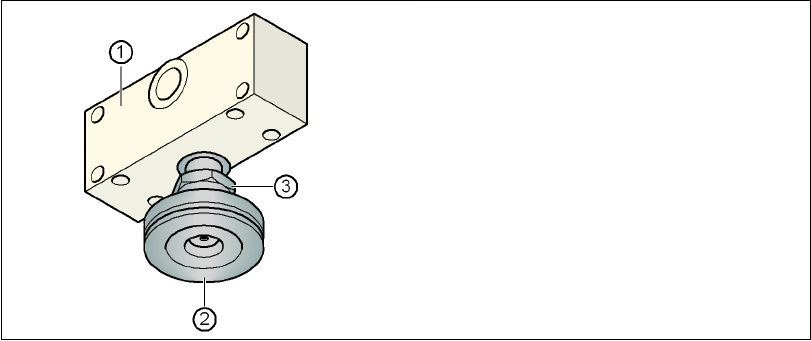

Fig. 4.3 - 33 Midterste maskinfod positioneres og sikres med kontramøtrik
→ Kontrollér endnu en gang med maskinens vaterpas, at automaten er positioneret nøjagtigt.
→ Spænd kontramøtrikken M24 (pos. 3) med gaffelnøglen SW65.
4.3.19 Transportsikringer fjernes
– Fjern alle transportsikringer fra portalakserne.
(1) Afstandsstykke
(2) Midterste maskinfod
(3) Kontramøtrik M24
