Tekniske data på automaten Driftsvejledning SIPLACE X-serie X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK 192 3.9.5.1 Beskrivelse Vha. energi-/d atainterfacen kan X-f eedermodu ler også tages i brug ude…
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
191
3.9.5 Energi- og datainterface for X-feedermoduler
Artikel-nr. 00141247-xx Energi- og datainterface for X-feedermoduler
3
Fig. 3.9 - 17 Energi- og datainterface for X-feedermoduler
(1) Oplåsetaste til løsning af låsepalen
(2) Betjeningsfelt
(3) Datakabel
(4) Strømforsyningskabel
(5) Elektronikhus
(6) Udklapbare fødder
(7) Omega-profil til føring af feedermodulerne
(8) Låsepal
(9) Holdeboring til den forreste centreringsstift for feedermodulet
(10) Basisplade
(11) Taperulleholder
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
192
3.9.5.1 Beskrivelse
Vha. energi-/datainterfacen kan X-feedermoduler også tages i brug uden for automaten og forbe-
redelsespladsen. Interfacen består af en aluminiumsramme med Omega-Profil (pos. 7 i Fig. 3.9 -
15, side 189) til hentning og føring af feedermodulerne. Feedermodulet sættes på Omega-Profil
med glideskinnerne lige som ved X-komponentvognen og skubbes fremad, til den forreste cen-
treringsstift på feedermodulet dykker helt ned i holdeboringen (pos. 9 i Fig. 3.9 - 15
, side 189).
Låsepalen (pos. 8 i Fig. 3.9 - 15
, side 189) fastlåser feedermodulet i denne position. Feedermo-
dulet fjernes ved at trykke på oplåsetasten (pos. 1 i Fig.
3.9 - 15
, side 189). Låsepalen (pos. 8 i Fig. 3.9 - 15, side 189) trykkes nedad og frigiver feeder-
modulet. Udklapbare fødder (pos. 6 i Fig. 3.9 - 15
, side 189) stabiliserer positionen for energi- og
datainterfacen, især ved brede feedermoduler.
Elektronikhuset (pos. 5 i Fig. 3.9 - 15
, side 189) indeholder styreelektronikken til energi-og datain-
terfacen. Betjeningsfeltet (pos. 2 i Fig. 3.9 - 15
, side 189) består af start- og stopknapper og to
LED-lamper til statusvisningen. Kommunikationen med en PC sikres via et datakabel (pos. 3 i Fig.
3.9 - 15
, side 189). Strømforsyingskablet (pos. 4 i Fig. 3.9 - 15, side 189) tilsluttes til den medle-
verede strømforsyning.
3.9.5.2 Anvendelse
Energi- og datainterfacen bruges til at kontrollere, istandsætte og reparere X-feedermoduler. Der-
udover kan den bruges til at forberede til PCB-produktionen. Energi- og datainterfacen fastgøres
hertil til basispladen (pos. 10 i Fig. 3.9 - 19
, side 195). Også taperulleholderen (pos. 11 i Fig. 3.9
- 19, side 195) er monteret til basispladen. Er komponenttape lagt i, kan De kontrollere trinvidden,
hentepositionen og transporthastigheden eller fastlægge disse på ny. En detaljeret betjeningsvej-
ledning beskriver håndteringen af interfacen og servicearbejdet hertil.
3.9.5.3 Levering
– Single Slot EDIF
a
– Netdel, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplade med spolearm
– Betjeningsinstruktion
a) EDIF = energi- og datainterface
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
193
3.9.6 Holder til flademagasiner for komponentvogn fra SIPLACE X-serien
Artikel-nr. 00141285-xx Holder til flademagasiner fra SIPLACE X-serie
3

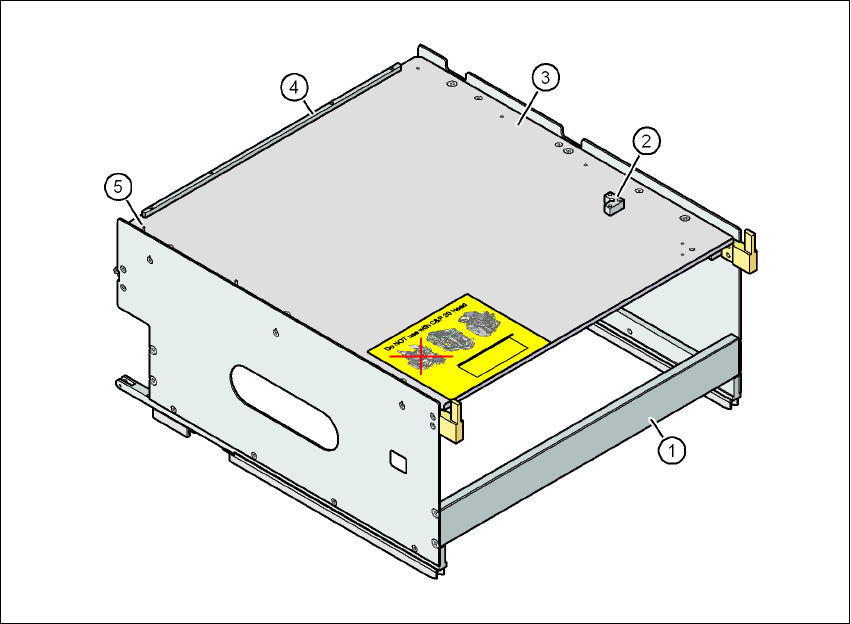

Fig. 3.9 - 18 Flademagasinholder
(1) Holder til flademagasiner fra SIPLACE X-serie
(2) Holdevinkel for 2. JEDEC-flademagasin
(3) Flademagasinholder
(4) Anslagslister for JEDEC-flademagasin
(5) Passtift - nulpunkt for JEDEC-flademagasin
3
Enkeltvist påsatte JEDEC-magasiner eller Waffle Pack-magasiner kan fastgøres på magasinhol-
deren med magneter. Lægges to JEDEC-fladamagasiner på, skal De fiksere disse med låse- og
holdelister, lige som ved flademagasinholderne til MTC.
Dele: Artikel-nr.:
Magnet 00316593-xx
Låse- og holdeliste for JEDEC-magasiner 00372615-xx
