Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet 225 HENVISNING 4 De japanske forsyningsne t (3 x 200 V~) og fors yningsnetten…
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Infrastruktur på opstillingsstedet Fra softwareversion SR.70x.xx Udgave 01/2011 DK
224
→ Krymp en åreendekappe på hver åreende.
→ Løsne møtrikken på vinkel-kabelskrueforbindelsen (pos. 2 i Fig. 4.2 - 3
, side 222).
→ Klap vinkel-kabelskrueforbindelsen op.
→ Før netforsyningskablet gennem vinkel-kabelskrueforbindelsen hen til klemmefeltet X100 (se
X100 i Fig. 4.2 - 4
, side 223).
→ Klem kablet fast og sørg for en tilstrækkelig stor bøjeradius. Årene må ikke være knækket.
→ Klap vinkel-kabelskrueforbindelsen (pos. 2 i Fig. 4.2 - 3
, side 222) i og spænd møtrikken
håndfast.
4.2.3.5 Tilslutninger på drejestrømtransformatorens T1 primærside kontrolleres
Drejestrømtransformatorens T1 primærside skal være konfigureret til den pågældende forsy-
ningsspænding.
→ Kontrollér derfor på klemmerækken (se Fig. 4.2 - 5
), om drejestrømtransformatorens pri-
mærside er tilsluttet korrekt til den pågældende forsyningsspænding.
4
Fig. 4.2 - 5 Klemmefelt til drejestrømtransformatorens T1 primærside
Til klemmefeltets position, se pos. 3 i Fig.
4.2 - 6
, side 225
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet
225
HENVISNING 4
De japanske forsyningsnet (3 x 200 V~) og forsyningsnettene i USA (3 x 208 V~) tilsluttes til
klemmerne til 3 x 204 V~.
4
4
4
4
Fig. 4.2 - 6 Position for klemmefelt med drejestrømtransformatorens T1 primærtilslutninger
(1) Drejestrømtransformator T1
(2) Skilt med tilslutningsskema til primærsiden
(3) Klemmefelt med drejestrømtransformatorens T1 primærtilslutninger
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Infrastruktur på opstillingsstedet Fra softwareversion SR.70x.xx Udgave 01/2011 DK
226
4.2.3.6 Kontrol af broer til indkoblingsstrømbegrænsning
Indkoblingsstrømbegrænsningen skal være konfigureret afhængigt af forsyningsspændingen.
Dette sker ved hjælp af stikbare broer på printkortet for indkoblingsstrømbegrænsningen (pos. 1
i Fig. 4.2 - 7
, side 226).
4

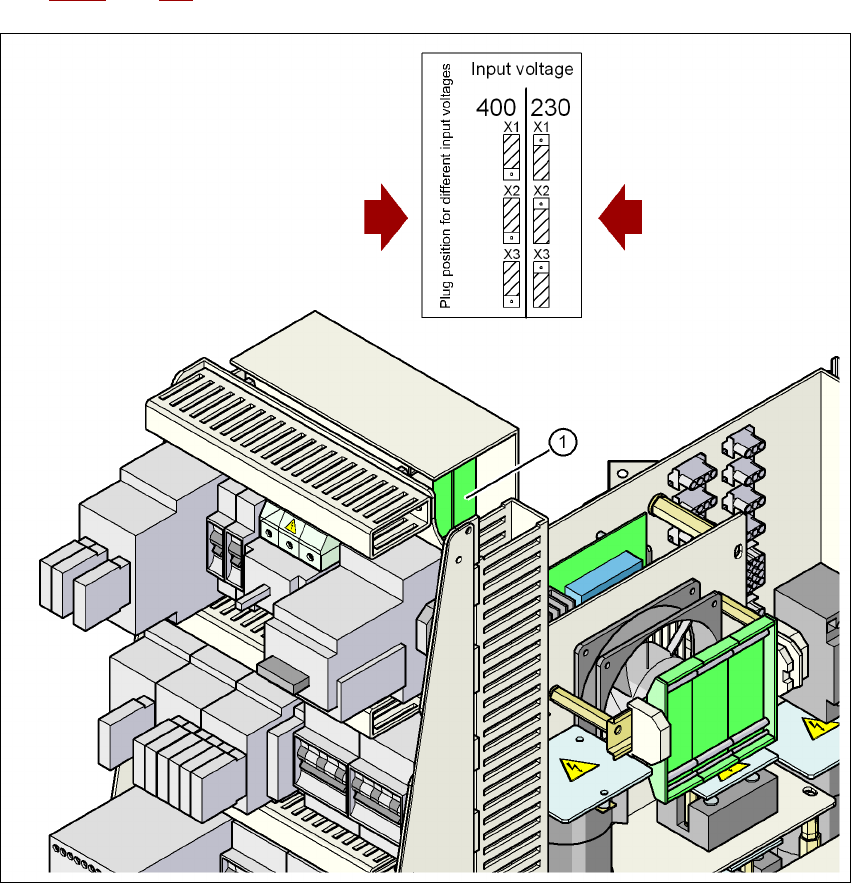

Fig. 4.2 - 7 Position af printkort og stik for indkoblingsstrømbegrænsningen
4
(1) Printkort for indkoblingsstrømbegrænsningen
X1, X2, X3 Stik til konfiguration af indkoblingsstrømbegrænsningen på printkortet
→ Kontrollér brobelægningen og korrigér den efter behov.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
