Driftssikkerhed Driftsvejledning SIPLACE X-serie Sikkerhedsudstyr Fra softwarever sion SR.70x.xx Udgave 01/2011 DK 72 2.6 Sikkerhedsudstyr 2.6.1 Beskyttelsesskærme 2 Fig. 2.6 - 1 Beskyttelsesskærme (1) Beskyttelsesskærm,…
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsforskrifter i forbindelse med drift af automaten
71
2.5.10 Høje temperaturer på X-feedermodulerne under vedvarende drift
2
Fig. 2.5 - 6 Høje temperaturer på X-feedermodulerne under vedvarende drift
(1) Temperatur-henvisningsskilt, art.nr. 03031926-01
(2) Skridtmotor
FORSIGTIG
HØJE TEMPERATURER 2
Skridtmotorerne kan under vedvarende drift og ved en omgivelsestemperatur på over 22°C
antage høje overfladetemperaturer. Vær forsigtig ved berøring af motorerne.
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
72
2.6 Sikkerhedsudstyr
2.6.1 Beskyttelsesskærme
2
Fig. 2.6 - 1 Beskyttelsesskærme
(1) Beskyttelsesskærm, kort
(2) Beskyttelsesskærm, lang
(3) Afdækningsklap og sikkerhedsafdækning ved indleveringsbånd
(4) Afdækningsklap og sikkerhedsafdækning ved udleveringsbånd
2
Portalernes bevægelsesområde er beskyttet af to beskyttelsesskærme (pos. 1 og 2), der kan svin-
ges op. Sideplader skal forhindre, at operatøren kan få adgang til automatens indre fra siden. De
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsudstyr
73
to beskyttelsesklapper (pos. 3 og 4) over printpladetransportens in- og outputbånd sikrer adgan-
gen til printpladetransporten.
Funktion 2
Svinges en af beskyttelsesskærmene op eller løftes en af beskyttelsesklapperne på printplade-
transporten, afbrydes strømforsyningen til portalakserne med det samme. Portalakserne bliver
stående. På skærmen ses meldingen "Luk afdækning" ("Close the cover").
→ Luk beskyttelsesskærmene og tryk på en af startknapperne (pos. 1 i Fig.
2.6 - 2
) for at fortsætte bestykningen.
2

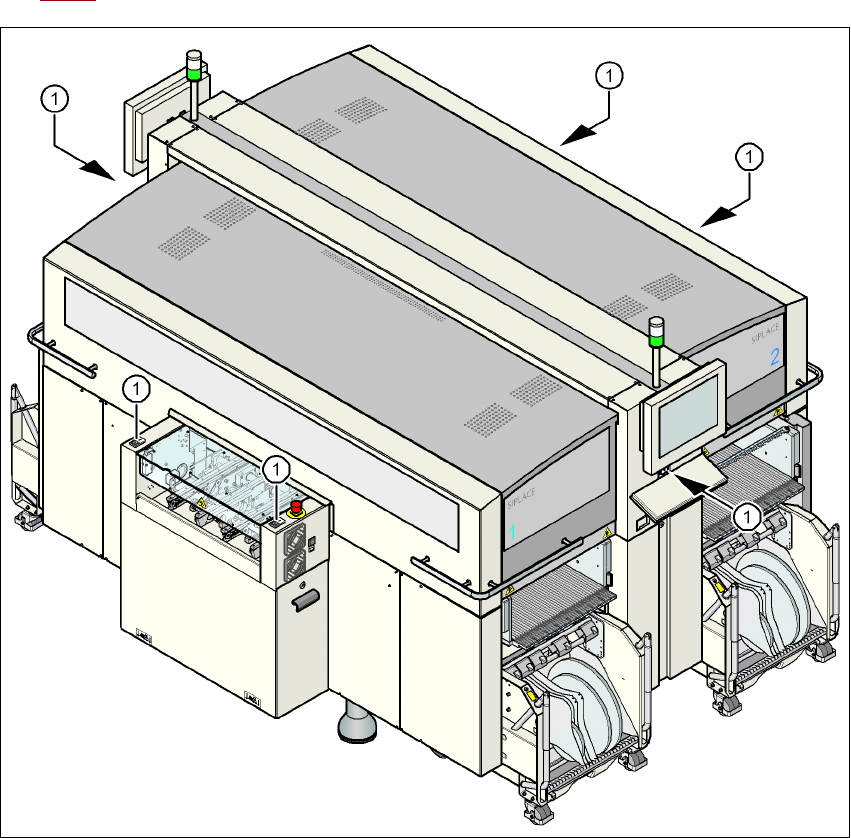

Fig. 2.6 - 2 Startknappernes (hvid) position på automaten
(1) Startknap (hvid) på automaten
