Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 247 4.3.8.3 Akseenhed X3 (port al 3) - elektriske tilslutningssteder 4 4 Fig. 4.3 - 12 A…

100%1 / 450
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
246
4
4
→ Kontrollér kontaktstillingerne for S1:
1: OFF
2: Bruges ikke
→ Fortsæt med afsnit "4.3.8.7
Montering af akseenhed" på side 251.
X09_3sq X09_3sq 03050896 Stik trykkes på plads
X10_3sq X10_3sq 03050895 Stik trykkes på plads
X11_3sq X11_3sq 03050906 Stik trykkes på plads
X12_3sq X12_3sq 03050905 Stik trykkes på plads
X30_1sq X30_1sq 03010052 Skrues fast
X30_2sq X30_2sq 03010054 Skrues fast
Akseenhed stik Tilslutningskabel Henvisning
Stik Kabel
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
247
4.3.8.3 Akseenhed X3 (portal 3) - elektriske tilslutningssteder
4
4

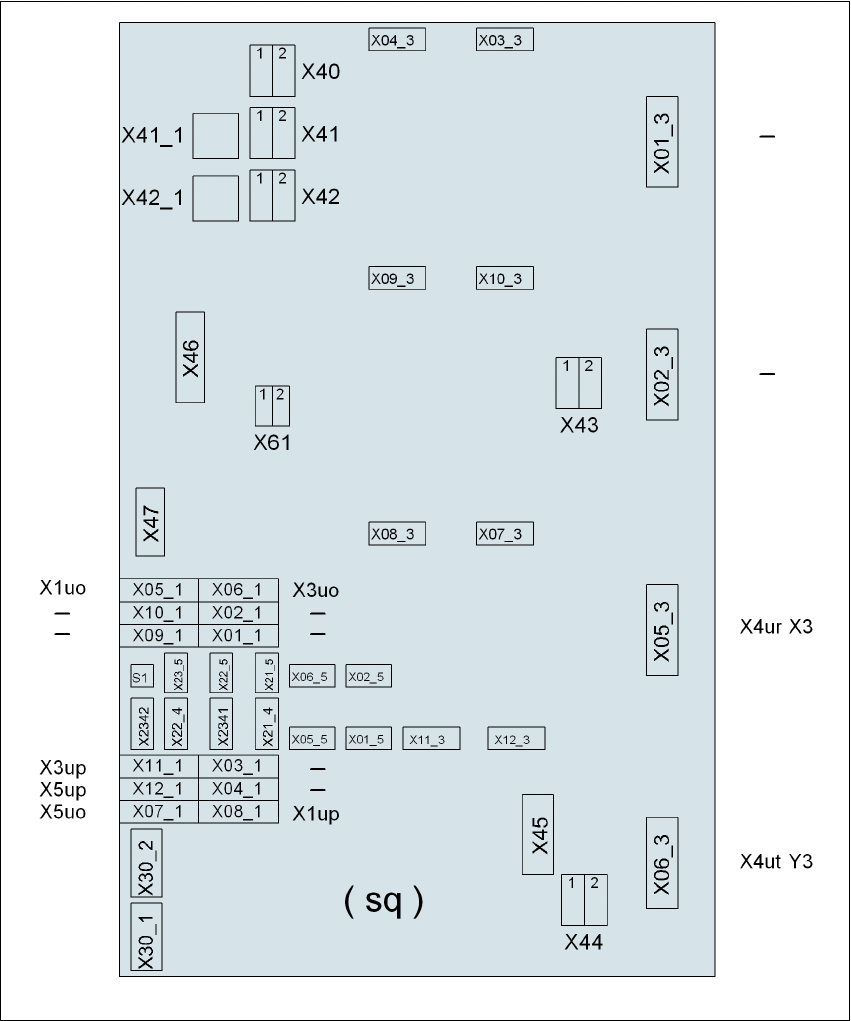

Fig. 4.3 - 12 Akseenhed X3 (portal 3), bagside - elektriske tilslutningssteder
Stik
Stik
Stik
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
248
4.3.8.4 Akseenhed X3 (portal 3) - tilslutning af stik
→ Tilslut de elektriske kabler efter følgende skema:
4
4
→ Kontrollér kontaktstillingerne for S1:
1: ON
2: Bruges ikke
→ Fortsæt med afsnit "4.3.8.7
Montering af akseenhed" på side 251.
Akseenhed stik Tilslutningskabel Henvisning
Stik Kabel
X41_1sq X41_1sq 03050899 Stik trykkes på plads
X42_1sq X42_1sq 03050899 Stik trykkes på plads
X45sq X45sq 03050900-W1 Stik trykkes på plads
X46sq X46sq
03050900-W2
03050900-W3
Stik trykkes på plads
X47sq X47sq
03050900-W4
03050900-W5
Stik trykkes på plads
X05_3sq X4ur 03050901 Stik trykkes på plads
X06_3sq X4ut 03050902 Stik trykkes på plads
X05_1sq X1uo 03009811 Stikkes helt i
X06_1sq X3uo 03009812 Stikkes helt i
X07_1sq X5uo 03009813 Stikkes helt i
X08_1sq X1up 03009814 Stikkes helt i
X11_1sq X3up 03009815 Stikkes helt i
X12_1sq X5up 03009816 Stikkes helt i
X07_3sq X07_3sq 03050903 Stik trykkes på plads
X08_3sq X08_3sq 03050904 Stik trykkes på plads
X11_3sq X11_3sq 03050906 Stik trykkes på plads
X12_3sq X12_3sq 03050905 Stik trykkes på plads
X30_1sq X30_1sq 03010054 Skrues fast
X30_2sq X30_2sq 03010054 Skrues fast
