3.3.4 Rangeringsafstand for komponentvognen
3.3.4.1 Rangeringsafstand for komponentvognen på X4I-automaten
3
3

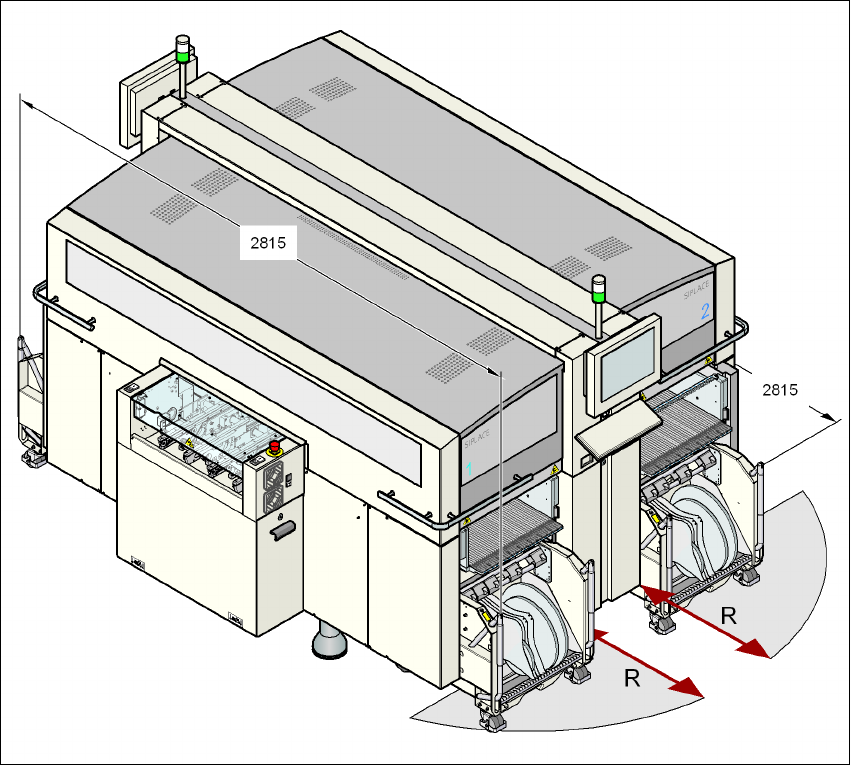

Fig. 3.3 - 6 Rangeringsafstand for komponentvognen på X4I-automaten
Rangeringsafstanden R for komponentvognen på X4-automaten er:
– 600 mm, hvis grebene er klappet ned
– 900 mm, hvis grebene er klappet op
3
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Mål og vægt
115
3.3.4.2 Rangeringsafstand for komponentvognen på X4-automaten
3
3

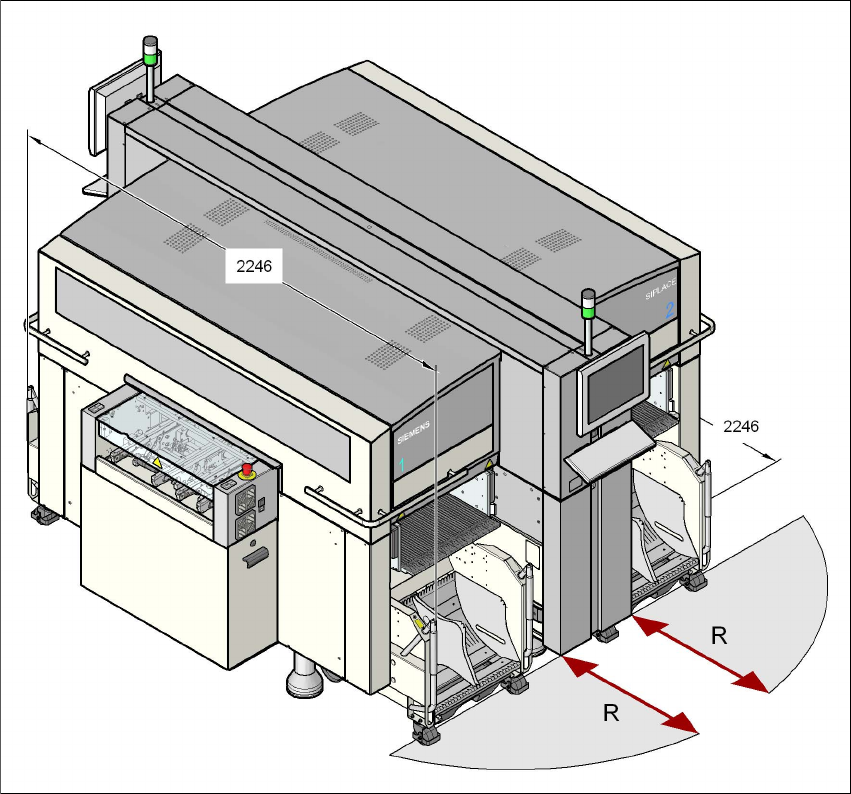

Fig. 3.3 - 7 Rangeringsafstand for komponentvognen på X4-automaten
Rangeringsafstanden R for komponentvognen på X4-automaten er:
– 750 mm, hvis grebene er klappet ned
– 1050 mm, hvis grebene er klappet op
