Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK Visionsystem 163 3.8.2.2 IC- og FC-kamera på X3-automaten 3 Fig. 3.8 - 2 IC- og FC-kamera på X3-automaten CPP Mu…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Visionsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
162
3.8.2 Montageposition for de stationære kameraer - IC- og FC-kamera

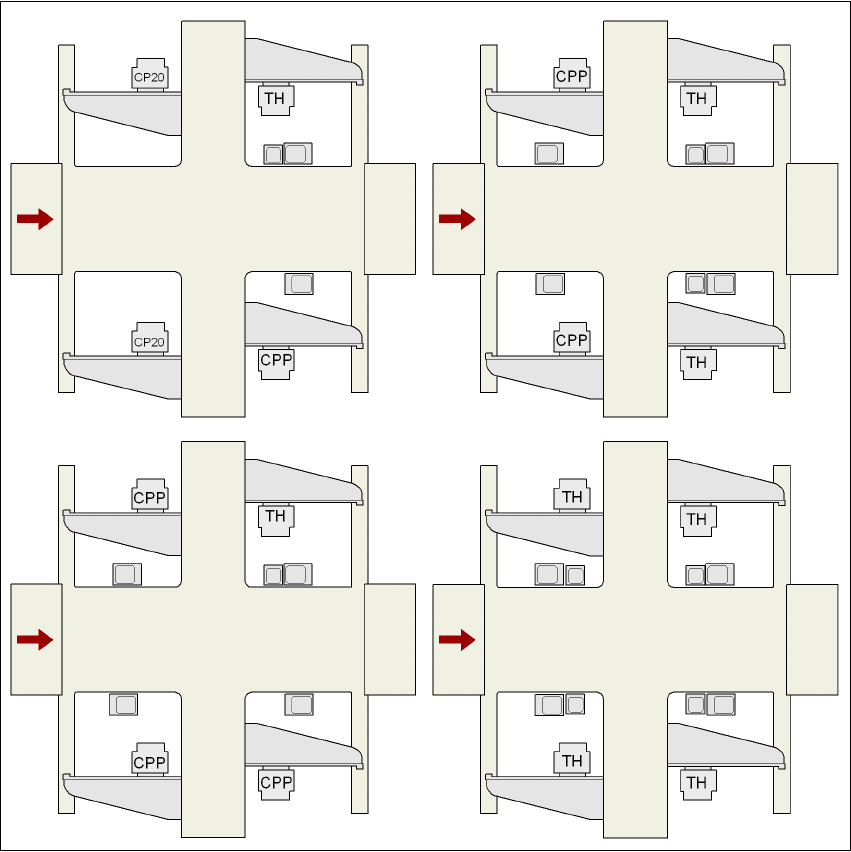

3.8.2.1 IC- og FC-kamera på X4-automaten
3
Fig. 3.8 - 1 IC- og FC-kamera på X4-automaten
CP20 SpeedStar
CPP MultiStar
TH TwinStar
25 FC-kamera, type 25
33 IC-kamera, type 33
P1, P2, P3, P4 Portal 1, portal 2, portal 3, portal 4
33
33
25 og 33 33
33
25 og 33
25 og 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
33
25 og 33
33
33 og 25
33 og 25
25 og 33
25 og 33
P3
P4
P2
P1
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Visionsystem
163

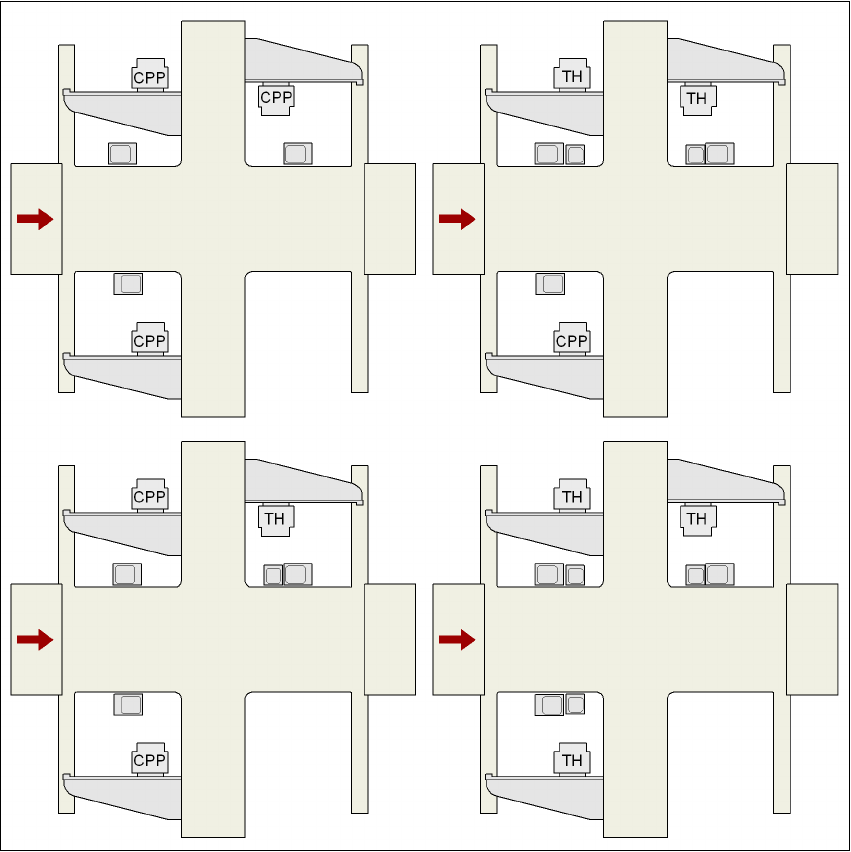

3.8.2.2 IC- og FC-kamera på X3-automaten
3
Fig. 3.8 - 2 IC- og FC-kamera på X3-automaten
CPP MultiStar
TH TwinStar
25 FC-kamera, type 25
33 IC-kamera, type 33
P1, P3, P4 Portal 1, portal 3, portal 4
33
25 og 33
33 33 og 25 25 og 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 og 25 25 og 33
P3
P4
P1
33 og 25
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Visionsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
164
3.8.2.3 IC- og FC-kamera på X2-automaten
3
Fig. 3.8 - 3 IC- og FC-kamera på X2-automaten
CPP MultiStar
TH TwinStar
25 FC-kamera, type 25
33 IC-kamera, type 33
P1, P3 Portal 1, portal 3
25 og 33
33 og 25
25 og 33
P3 P3
P1
P1
33
