Driftsvejledning SIPLACE X-serie Stationsudvidelser Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler 379 6.1.3.6 Montering Pipetteveksleren er fastgjor t på komponentvogn- indtrækningsan ordningen. 6 Fig. 6…
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
378
6.1.3.5 Position af pipettevekslerne for TwinStar på X2-automaten
Både ved placeringssteder 1 til 4 kan der installeres en pipetteveksler hver for TwinStar.
Pipetteveksler 1 ved placeringssted 1 og 3 (pos. 1 i Fig. 6.1 - 24
): 12 magasiner hver
Pipetteveksler 2 ved placeringssted 2 og 4 (pos. 5 i Fig. 6.1 - 24
): 10 magasiner hver
Dette giver en samlet kapacitet på 4 pipettevekslere med 44 magasiner og i alt 88 pipettegarager.
6

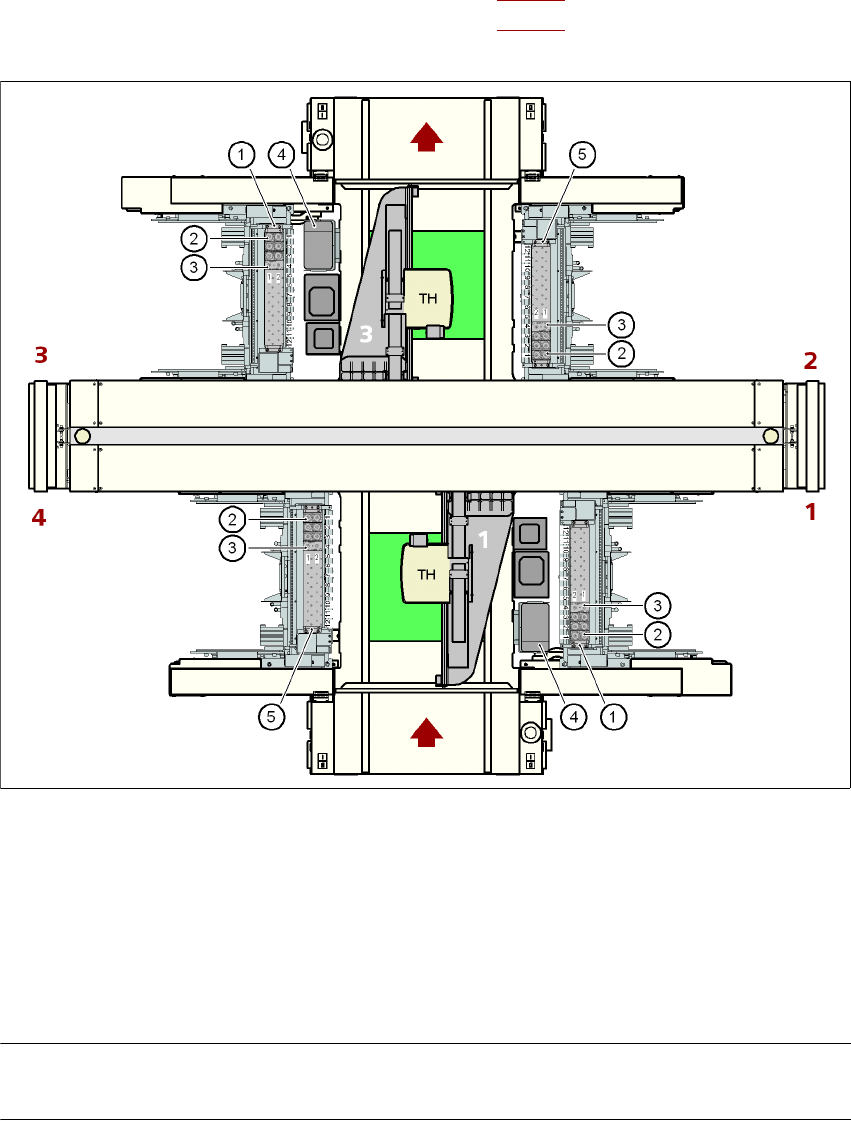

Fig. 6.1 - 24 Position af pipettevekslerne for TwinStar på X2-automaten
(1) Pipetteveksler 1 (TH)
(2) Standardmagasin
(3) Magasin til specialpipetter eller gribere
(4) Komponent-udsmidningsbeholder
(5) Pipetteveksler 2 (TH)
HENVISNING 6
Er der installeret en MTC ved placeringssted 4, kan der ikke klargøres nogen pipetteveksler der.
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
379
6.1.3.6 Montering
Pipetteveksleren er fastgjort på komponentvogn-indtrækningsanordningen.
6

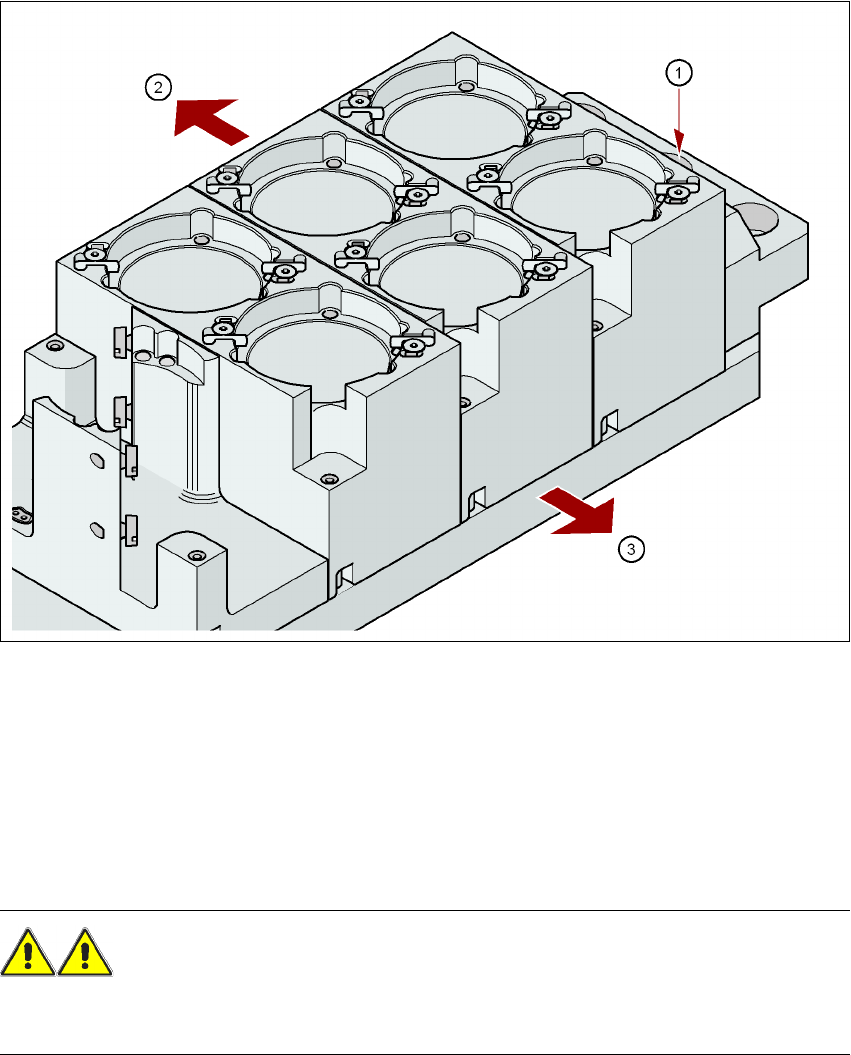

Fig. 6.1 - 25 Monteringsposition
(1) Markeringsboring
(2) Operatørside
(3) Pil peger i retning PCB-transport
6
→ Indstil pipetteveksleren på en sådan måde, at markeringsboringen (pos. 1) ligger til venstre
set ud fra operatørens blikvinkel.
ADVARSEL 6
Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfiguratio-
ner er der fare for hovedcrash!
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
380
6.1.3.7 Pipetteveksler til TwinStar i bestykningsområde med 2 portaler og
tilkørt MTC
Artikel-nr. 00119747-xx Holder pipetteveksler TwinStar, X-serie med MTC
Kombineres TwinStar og MTC i bestykningsområder med to portaler, kan man ikke anvende stan-
dardpipetteveksleren for TwinStar. Dette gælder følgende placeringssteder:
– X4: placeringssteder 2 og 4
– X3: placeringssted 4
I dette tilfælde anvendes den optionale pipetteveksler for TwinStar i bestykningsområde med 2
portaler og tilkørt MTC.
HENVISNING 6
Vær under brug af denne pipetteveksleroption opmærksom på, at De maks. kan forarbejde kom-
ponentstørrelser på 85 x 85 mm² og 125 x 10 mm².
6

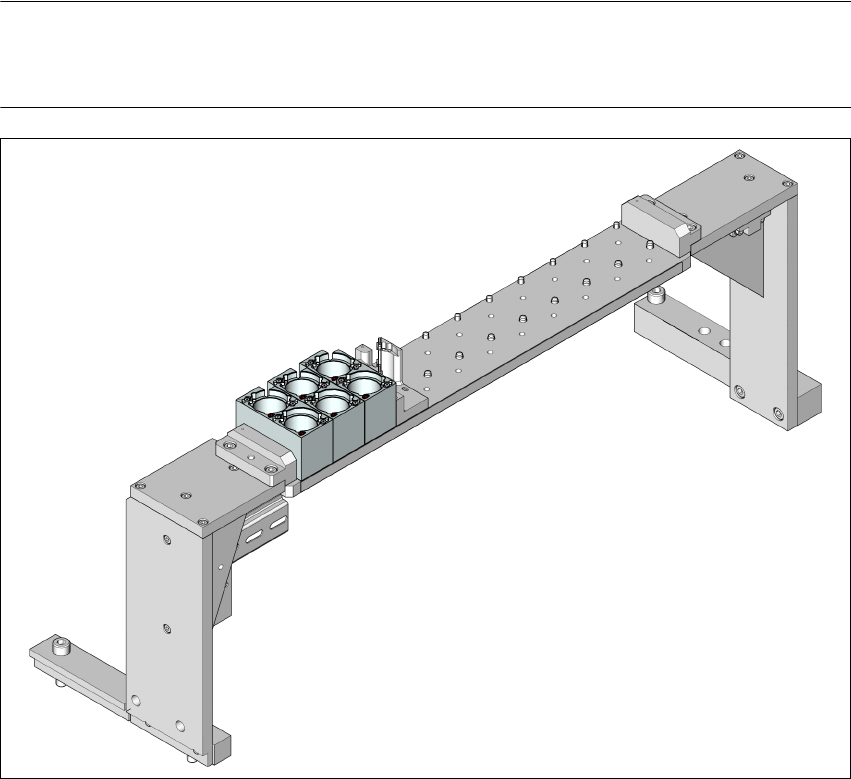

Fig. 6.1 - 26 Pipetteveksler til TwinStar i bestykningsområde med 2 portaler og tilkørt MTC
