Stationsudvidelser Driftsvejledning SIPLACE X-serie
PCB-stregkodelæser Fra softwareversion SR.70x.xx Udgave 01/2011 DK
416
6.10 PCB-stregkodelæser
Artikel-nr. 00519881-xx PCB-stregkodelæser, 2D, X-/SX-maskine
Artikel-nr. 00176112-xx holder data Man X/HS/HF oppe
Artikel-nr. 00176113-xx holder data Man X/HS/HF nede
Artikel-nr. 00176118-xx Cognex I/O modul
Artikel-nr. 00176119-xx Cognex USB-kabel DM 100 USB 000
Artikel-nr. 00176120-xx kabel til grænseflade I/O-Box
6.10.1 Beskrivelse
PCB-stregkodelæseren benyttes til automatisk registrering og dekodering af stregkoder på print-
plader. Mens komponenttætheden hele tiden øges på PCBer, forringes pladsen for stregkoder
mere og mere. Vi tilbyder derfor til SIPLACE X-serien nye PCB-stregkodelæsere, der giver en sik-
ker forarbejdning også af disse reducerede stregkoder. Stregkodelæseren forarbejder 2D-Matrix-
koder og 1D-stregkode.
PCB-stregkodelæserne installeres på inputsiden af bestykningsautomaten til PCB-transporten.
Der kan eftermonteres op til fire apparater pr. automat. Stregkodelæserne monteres på en sådan
måde, at stregkodeetiketterne på over- og undersiden af printpladerne kan indscannes ved dob-
belttransportens to transportspor.
Printplade-stregkodelæserne er fastgjort til den øverste og nederste profilskinne med holdere. De
kan positioneres vilkårligt på profilskinnerne og indstilles i forhold til stregkodeetiketterne. Afhæn-
gigt af stregkodestribernes position kan man med et par enkelte håndgreb montere stregkodelæ-
seren således, at stregkodestriberne kan læses på langs eller på tværs af printpladernes
transportretning.
6.10.2 Tekniske data
6
Sensor 1/3 CMOS (opløsning 752 x 480)
Optagelsesfrekvens maks. 60 fps
Optisk signalisering 1 læse-LED
1 kommunikations-LED
Akustisk signalisering programmerbar summer
Datagrænseflade RS232, USB 2.0
Driftsspænding 5 V- ... 24 V-
Optagen effekt maks. 2,5 W
Elektrisk tilslutning 15-polet D-Sub-HD-stik
Mål 55 x 42 x 22 mm³
Vægt 125 g
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK PCB-stregkodelæser
417
1D-kodetyper UPC, EAN, Codabar 2/5 Interleaved, Code 39, Code
128, Code 99
2D-kodetyper Data Matrix ECC 200
Stationsudvidelser Driftsvejledning SIPLACE X-serie
PCB-positionering Fra softwareversion SR.70x.xx Udgave 01/2011 DK
418
6.11 PCB-positionering
Artikel-nr. 00119677-xx PCB-positionering enkelttransport, SIPLACE HF/X/D3 (ikke for X4I)
Artikel-nr. 00119678-xx PCB-positionering dobbelttransport, SIPLACE HF/X/D3 (ikke for X4I)
6.11.1 Beskrivelse
Printplader, der skal forarbejdes, har undertiden et længde-/breddeforhold på 1:2 eller mere ufor-
delagtigt. Det betyder, at den korte side på PCB-en peger i PCB-transportretning. Under transpor-
ten kan sådanne printplader dreje sig en smule, så pasmærkerne ikke længer ligger i PCB-
kameraets søgevindue. Optionen "PCB-positionering" sørger for, at disse printplader igen positi-
oneres nøjagtigt i stoppositionen.
Forarbejdes printplader med udsparinger i transportretning, kan dette føre til forskellige bearbejd-
ningspositioner på automater med mekanisk stopper (HS-50, S-25 HM, F5 HM) og på automater,
der overvåger denne position med laserfotocelle (X-serie, HF-serie, HS-60, S-27 HM). Med opti-
onen "PCB-positionering" sikres det, at printpladerne stoppes i samme position ved alle PCB-
transporter. Optionen "PCB-positionering" findes til enkelt- og dobbelttransport.
6

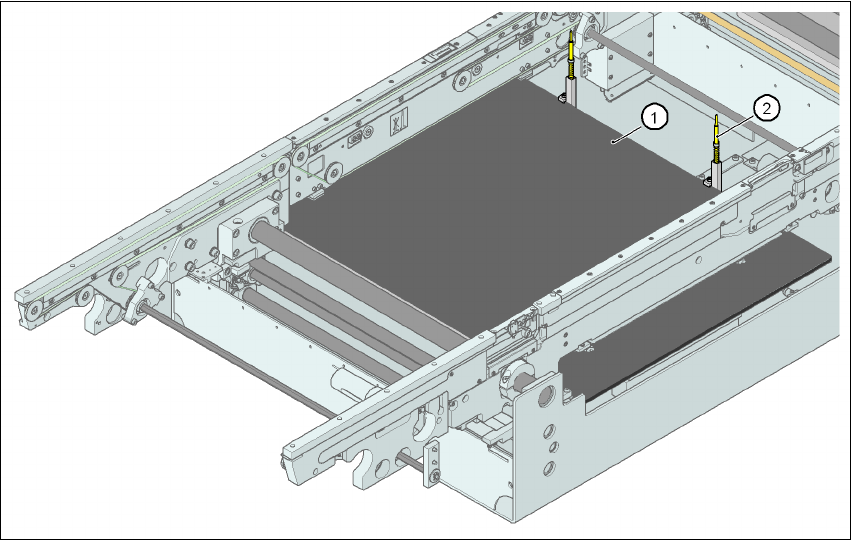

Fig. 6.11 - 1 PCB-positionering
(1) Løftebord
(2) PCB-anslag
