Stationsudvidelser Driftsvejledning SIPLACE X-serie Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK 376 6.1.3.3 Position af pipettevekslerne for T winSt ar på X4-automaten På følgende placeringsste der kan…

100%1 / 450
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
375
6.1.3 Pipetteveksler til SIPLACE TwinStar
Artikel-nr. 03005191-xx Magasin til 2 pipetter
Artikel-nr. 03001807-xx Magasin til 1 pipette
6

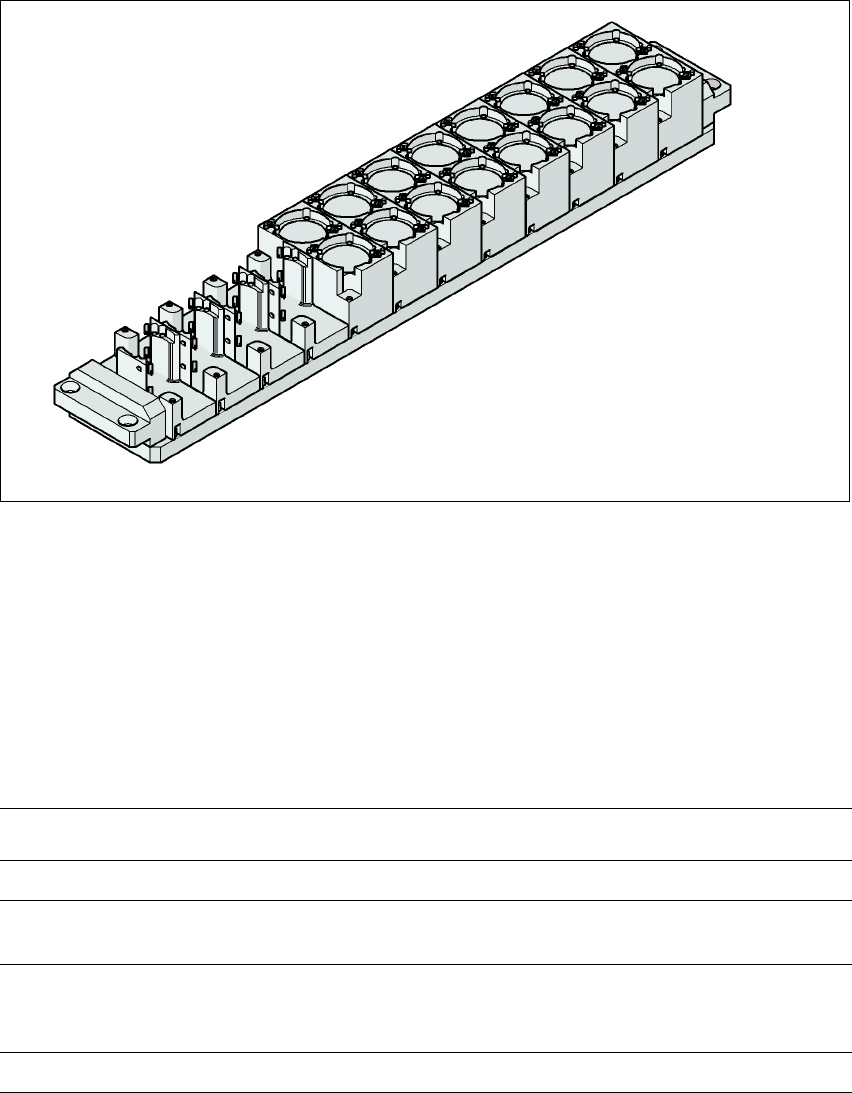

Fig. 6.1 - 21 Pipetteveksler til SIPLACE TwinStar
6.1.3.1 Beskrivelse
Denne pipetteveksler kan rumme op til 12 pipettemagasiner. Der kan vælges mellem to magasin-
typer: standardmagasiner og magasiner til specialpipetter eller gribere. Magasinerne sidder på en
fælles holder. De er centreret med to cylinderstifter og fastgjort med to skruer med nedsænket ho-
ved.
6.1.3.2 Tekniske data
6
6
Pipetteveksler til SIPLACE TwinStar
Mål (længde x bredde x højde) 448 x 68 x 49 mm³
Antal pipettegarager 16 til standardpipetter
4 til specialpipetter eller gribere
Pipettetyper 5xx, standard
4xx med adapter
9xx med adapter
Pipettevekseltid Ca. 2 s pr. pipette
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
376
6.1.3.3 Position af pipettevekslerne for TwinStar på X4-automaten
På følgende placeringssteder kan der installeres en pipetteveksler hver for TwinStar.
Pipetteveksler 1 ved placeringssted 3: 12 magasiner
Pipetteveksler 2 ved placeringssted 2: 10 magasiner
Dette giver en samlet kapacitet på 2 pipettevekslere med 22 magasiner og i alt 44 pipettegarager.
6

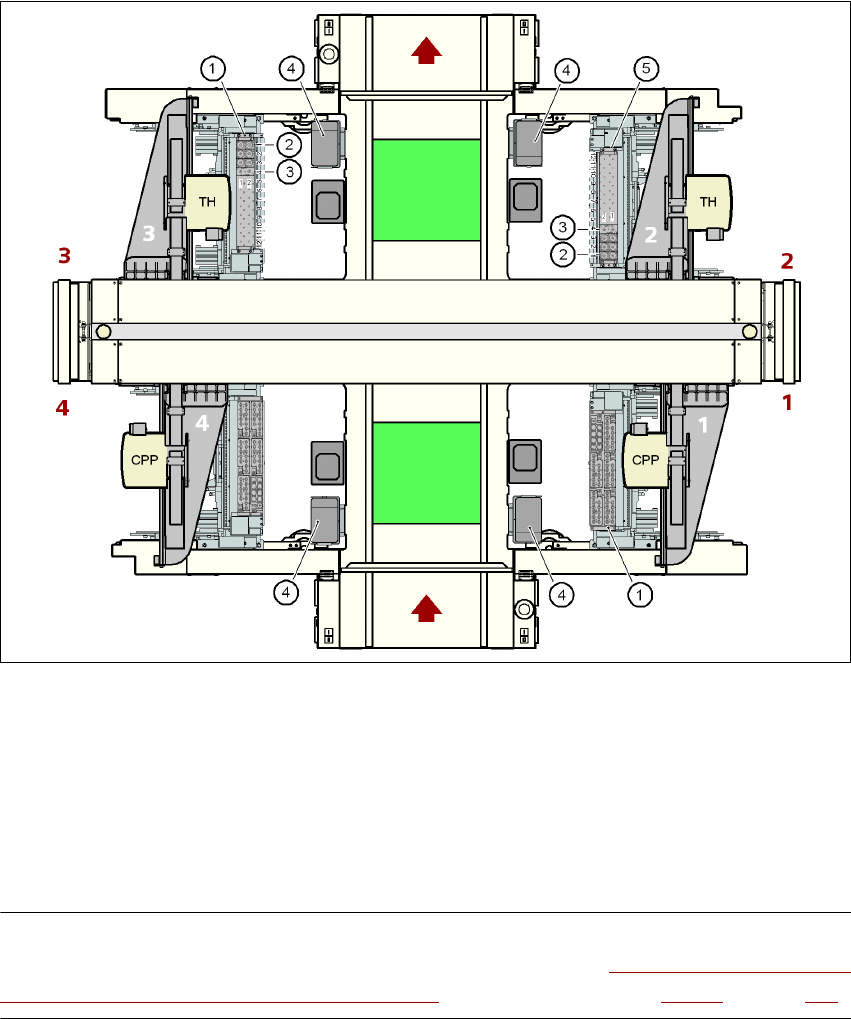

Fig. 6.1 - 22 Position af pipettevekslerne for TwinStar på X4-automaten
(1) Pipetteveksler 1
(2) Standardmagasin
(3) Magasin til specialpipetter eller gribere
(4) Komponent-udsmidningsbeholder
(5) Pipetteveksler 2
HENVISNING 6
Er der installeret en MTC ved placeringssted 2 eller 4, skal optionen "Pipetteveksler til TwinStar i
bestykningsområde med 2 portaler og tilkørt MTC" klargøres der (se afsnit 6.1.3.7, fra side 380).
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
377
6.1.3.4 Position af pipettevekslerne for TwinStar på X3-automaten
På følgende placeringssteder kan der installeres en pipetteveksler hver for TwinStar.
Pipetteveksler 1 ved placeringssted 3 (pos. 1 i Fig. 6.1 - 23
): 12 magasiner
Pipetteveksler 2 ved placeringssteder 2 og 4 (pos. 5 i Fig. 6.1 - 23
): 10 magasiner hver
Dette giver en samlet kapacitet på 3 pipettevekslere med 32 magasiner og i alt 64 pipettegarager.
6

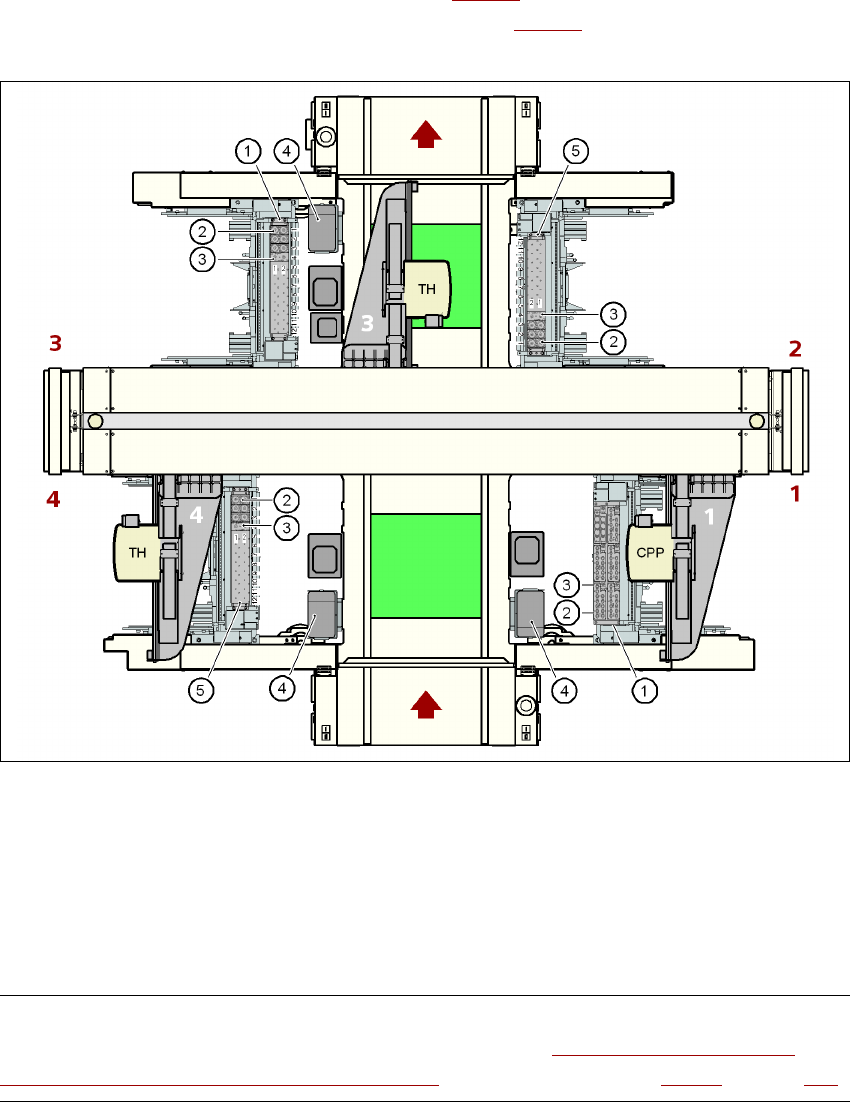

Fig. 6.1 - 23 Position af pipettevekslerne for TwinStar på X3-automaten
(1) Pipetteveksler 1 (TH)
(2) Standardmagasin
(3) Magasin til specialpipetter eller gribere
(4) Komponent-udsmidningsbeholder
(5) Pipetteveksler 2 (TH)
HENVISNING 6
Er der installeret en MTC ved placeringssted 4, skal optionen "Pipetteveksler til TwinStar i
bestykningsområde med 2 portaler og tilkørt MTC" klargøres der (se afsnit 6.1.3.7, fra side 380).
