Driftsvejledning SIPLACE X-serie Opgaver på maskinen Fra softwareversion SR.70x.xx Udgave 01/2011 DK Afløsning af skiftehold 321 5.8 Afløsning af skif tehold HENVISNING: 5 Supplerende inform ationer findes i følgende man…
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Statusvisninger for kontrollamperne Fra softwareversion SR.70x.xx Udgave 01/2011 DK
320
5.7.5 Kombinationsmuligheder for hvide og grønne lamper
5
5.7.6 Reaktionstid
Hver ændring af maskinstatussen vises i løbet af tre sekunder på kontrollamperne.
En lampe blinker normalt Yderligere advarsel på kontrollampens side.
Dette indeholder også advarsler fra OIS.
Dette indeholder for en komponent, der står til rådighed på flere
feedermoduler eller MTC-niveauer (redundant klargøring):
– mindst to feedermoduler er tomme
– og der findes endnu mindst to feedermoduler med disse
komponenter
Begge lamper blinker To advarsler, en pr. side
eller
Advarsel for hver konstruktionsgruppe, der ikke er forbundet med
nogen side på automaten.
En lampe tændt Alarm på den tilhørende side
Begge lamper tændt Alarm på begge sider,
eller for en komponent, der ikke er forbundet med nogen side,
eller PCB-pasmærker ikke fundet eller ikke registreret.
Status Betydning
Status Betydning
Begge hvide lamper blinker kort
Grøn lampe blinker normalt
En af følgende processer udføres netop:
– Referenceløb
– Breddeindstilling
– En yderligere vilkårlig manuel funktion
– Kalibrering
(åbn ikke for hætten under denne proces.)
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Afløsning af skiftehold
321
5.8 Afløsning af skiftehold
HENVISNING: 5
Supplerende informationer findes i følgende manualer hhv. på databærer:
– Vedligeholdelsesvejledning SIPLACE X-serie
– Delekatalog på produkt-CD´en
5.8.1 Arbejde, der skal udføres i forbindelse med skiftehold
→ Splejs tapene rettidigt. Således forhindres det, at feedermoduler skal påfyldes umiddelbart ef-
ter at et skiftehold er blevet afløst. Derved reduceres lange stilstandstider.
→ Giv vigtige informationer videre til den næste bruger, når et nyt skiftehold overtager. F.eks.
hvis der er foretaget ændringer i bestykningsprogrammet. Gennemgå også listen med de ar-
bejdsskridt, som er beskrevet i afsnit 5.12
, side 340.
→ Kontrollér klargøringen.
Kontrollér om feedermodulerne er udstyret med de rigtige komponenter, om de er placeret
rigtigt på komponentvognen og om transportskridtvidden er indstillet rigtigt.
→ Overgiv linien sådan, som De selv ønsker at forefinde den, når et skiftehold afløses. Det be-
tyder:
– Udsmidningsbeholderne skal være tømt.
– Tapeaffaldsbeholderne skal være tømt. Læs og overhold sikkerhedsforskrifterne i afsnit
5.8.2
, side 322.
– Fødeområderne skal være støvsuget forsigtigt.
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Afløsning af skiftehold Fra softwareversion SR.70x.xx Udgave 01/2011 DK
322
5.8.2 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
5

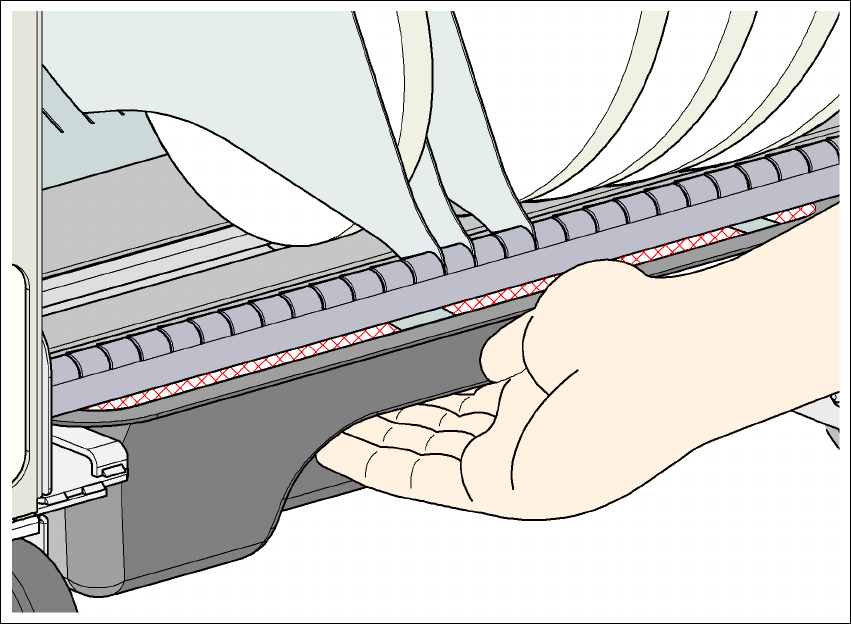

Fig. 5.8 - 1 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
Tapeaffaldsbeholderen skal trækkes ud af komponentvognen, når den skal tømmes. Her er der
fare for, at tommelfingeren kommer i klemme.
→ For at undgå denne risiko tages fat i tapeaffaldsbeholderen ved at anbringe fingrene på un-
dersiden af grebfordybningen og placere tommelfingeren på grebfordybningen.
→ Anbring under ingen omstændigheder tommelfingeren i spalten mellem tapecontainer og ta-
peaffaldsbeholder, da tommelfingeren ellers kommer i klemme.
