Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 233 – Åbningen af afstandsstykket på strømforsyni ngssiden peger i modsat retning af pri…
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
232
4.3.4.1 Forindstiling af højden på de midterste maskinfødder
Først indstilles de midterste maskinfødder. Afhængigt af automatens højde skal afstandsstykket
skrues i den rigtige position på undersiden af automaten.
Indstilling af printplade-transporthøjde på 830 mm 4
Til en printplade-transporthøjde på 830 mm har De ikke brug for noget afstandsstykke.
→ Skru den midterste maskinfod så langt som muligt ind i det passende gevind (se punkt 5 i Fig.
4.3 - 3
, side 231).
Indstilling af printplade-transporthøjde på 900 mm 4
Til en printplade-transporthøjde på 900 mm har De brug for afstandsstykket.
→ Positionér det på en sådan måde, at 90 mm - siden er vertikal og boringen til den midterste
maskinfod peger nedad.
4
4
4
4
4
4
4
4
4
4
4
4

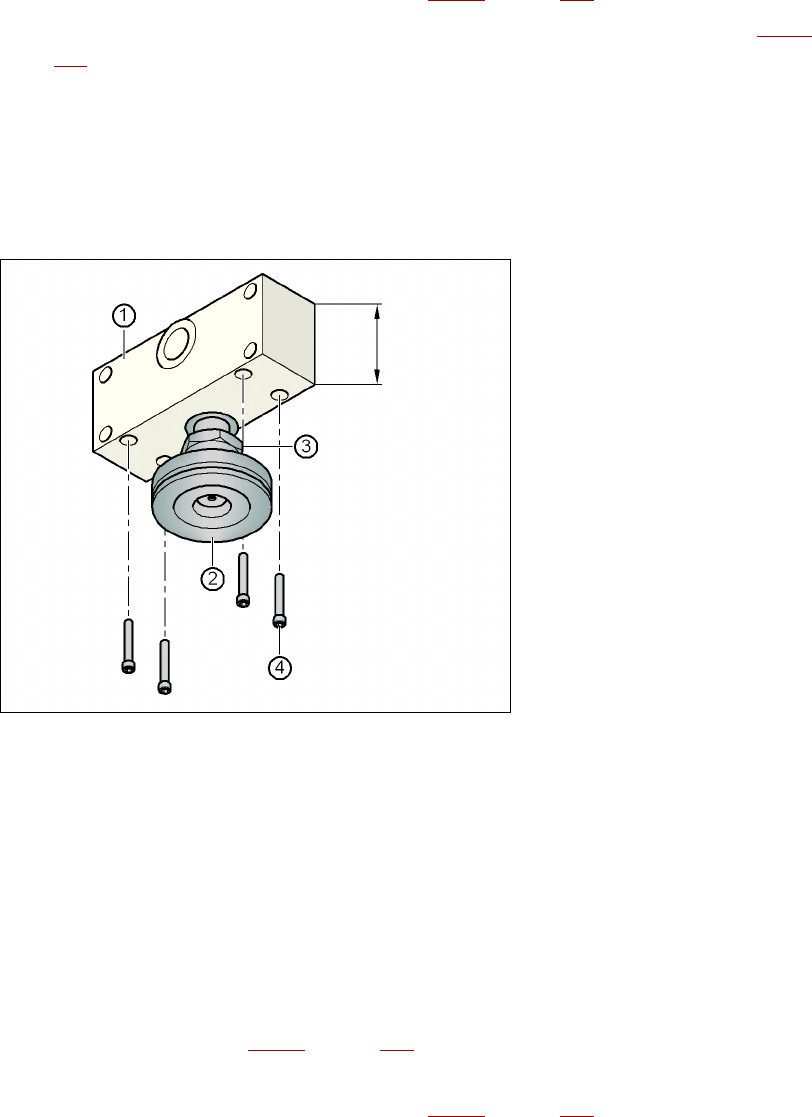

Fig. 4.3 - 4 Positionering af afstandsstykket for 900 mm transporthøjde
4
(1) Afstandstykke-højde 90 mm
(2) Midterste maskinfod
(3) Kontramøtrik M24
(4) Unbracoskrue M12x80, 4 stk.
→ Skru gevindet på den midterste maskinfod ind i boringen på undersiden af afstandsstykket.
→ Positionér de to afstandsstykker på undersiden af maskinen på følgende måde:
– Åbningen på afstandsstykket på pneumatikmodulsiden peger i printpladetransportret-
ning (se punkt 4 i Fig. 4.3 - 3
på side 231).
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
233
– Åbningen af afstandsstykket på strømforsyningssiden peger i modsat retning af print-
plade-transportretningen (se punkt 3 i Fig. 4.3 - 3
på side 231).
→ Fastgør de to afstandsstykker med fire unbracoskruer hver M12x80 (se punkt 4 i Fig. 4.3 - 4
,
side 232
). Brug skruetrækkerindsatsen med nøglemålet 10 mm.
Indstilling af printplade-transporthøjder på 930 mm og 950 mm 4
Også til printplade-transporthøjderne på 930 mm og 950 mm har De brug for afstandsstykket.
→ Positionér afstandsstykket på en sådan måde, at 122,5 mm - siden er vertikal og boringen til
den midterste maskinfod peger nedad.
4
Fig. 4.3 - 5 Positionering af afstandsstykket for transporthøjderne 930 og 950 mm
4
(1) Afstandstykke-højde 122,5 mm
(2) Maskinfod
(3) Kontramøtrik M24
(4) Unbracoskrue M12x80, 4 stk.
→ Skru gevindet på den midterste maskinfod ind i boringen på undersiden af afstandsstykket.
→ Positionér de to afstandsstykker på følgende måde:
– Åbningen på afstandsstykket på pneumatikmodulsiden peger i printpladetransportret-
ning (se punkt 4 i Fig. 4.3 - 3
på side 231).
– Åbningen af afstandsstykket på strømforsyningssiden peger i modsat retning af print-
plade-transportretningen (se punkt 3 i Fig. 4.3 - 3
på side 231).
122,5 mm
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
234
→ Fastgør de to afstandsstykker med fire unbracoskruer hver M12x80 (se punkt 4 i Fig. 4.3 - 5,
side 233
). Brug skruetrækkerindsatsen med nøglemålet 10 mm.
4.3.4.2 Forindstiling af højden på de yderste maskinfødder
4

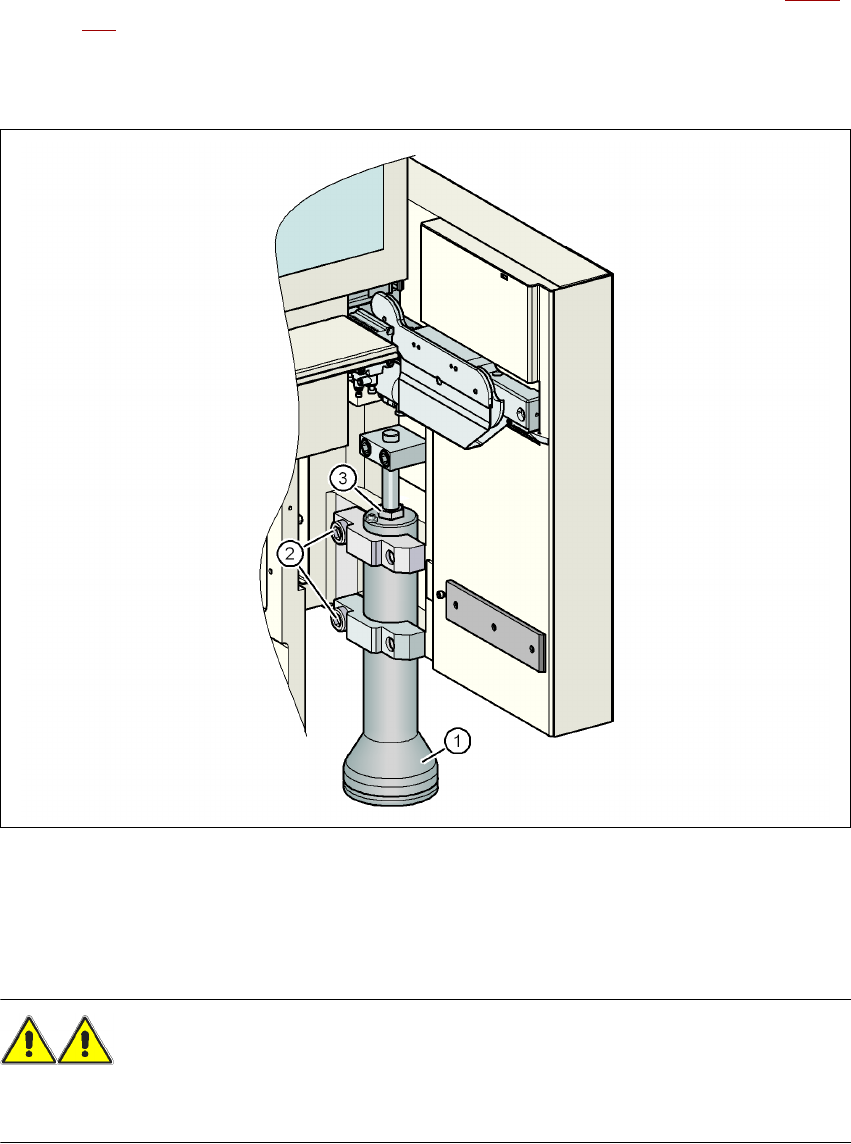

Fig. 4.3 - 6 Forindstiling af højden på de yderste maskinfødder
(1) Maskinfod - 2 udførelser
(2) Unbracoskrue, M24x90
(3) Indstillingsskrue M24x2x120
ADVARSEL 4
Vær under løsningen af unbrakoskruerne opmærksom på, at der hverken er hænder eller fødder
under maskinens fod for at minimere risikoen for kvæstelser. En maskinfod vejer ca. 20 kg.
