6.1.1.11 Pipetteveksler, "Række 2" til SpeedStar
Artikel-nr. 00119716-xx Pipetteveksler 2, X-serie, C&P20
Pipetteveksleren "Række 2" kan installeres på følgende placeringssteder:
X4-automat: Placeringssteder 1, 2, 3 og 4 (se Fig. 6.1 - 3
, side 354)
X3-automat: Placeringssteder 1, 3 og 4 (se Fig. 6.1 - 4
, side 355)
X2-automat: Placeringssteder 1 og 3 (se Fig. 6.1 - 5
, side 356)
Eftermonteringspakken indeholder udover pipetteveksleren et monteringssæt.
6
Fig. 6.1 - 9 Montagesæt for pipetteveksleren "Række 2"
6
6
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
362
6.1.2 Pipetteveksler til SIPLACE MultiStar og SpeedStar
Artikel-nr. 00119741-xx Pipetteveksler CPP, X-serie
6

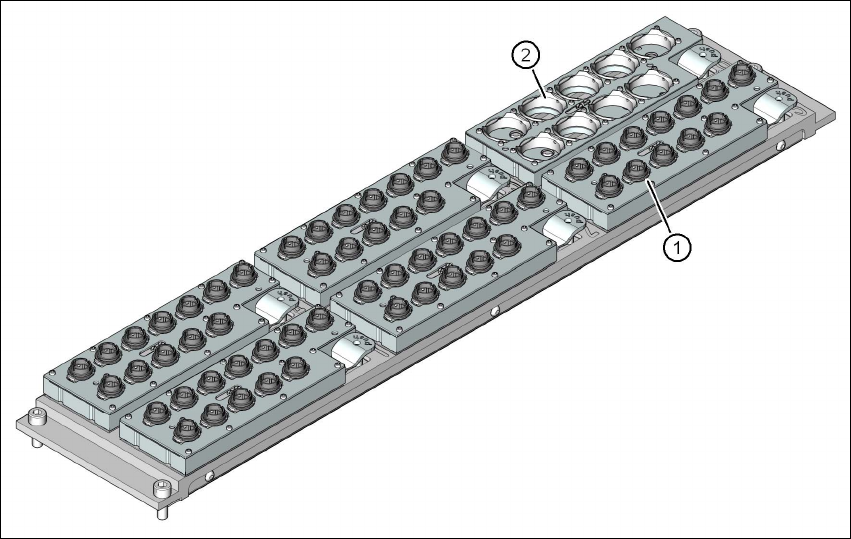

Fig. 6.1 - 10 Pipetteveksler til SIPLACE MultiStar og SpeedStar
(1) Pipettemagasin til pipetter af typen 20xx
(2) Pipettemagasin til pipetter af typen 28xx
6.1.2.1 Beskrivelse
Denne pipetteveksler kan både bruges til CPP-hovedet og til C&P20-hovedet. Magasinerne sid-
der på en fælles holdeplade, er centreret med to cylinderstifter og fikseret med 4 trykknapper. Med
to pasmærker på hvert magasin beregnes den nøjagtige position. Magasinernes rigtige positione-
ring på pipettevekslerens holdeplade overvåges med mikrokontakter for at undgå, at bestyknings-
hovedet kolliderer med et evt. højtragende magasin. Alle 6 magasinpladser skal være optaget, da
sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert. Desuden re-
gistrerer pipetteveksleren på pipettemagasinernes kodning, om der er tale om et 20xx-pipettema-
gasin eller et 28xx-pipettemagasin til CPP-hovedet eller et 10xx-magasin til C&P20-hovedet.
Bruges en SpeedStar, må der ikke være sat nogle pipettemagasiner til MultiStar i.
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
363
Pipettestationen findes i to udførelser, en til SIPLACE X4/X3/X2 og en til SIPLACE X4I. På pipet-
testationen kan komponenter blæses af AF pipetterne på MultiStar eller SpeedStar. Både pipetter
på MultiStar og på SpeedStar kan fjernes der og smides i fejlvarebeholderen.
Tab. 6.1 - 1 Konfigurationer for CPP-pipetteveksleren
6
6
6
Pipettemagasin til pipetter af typen 20xx 6
6

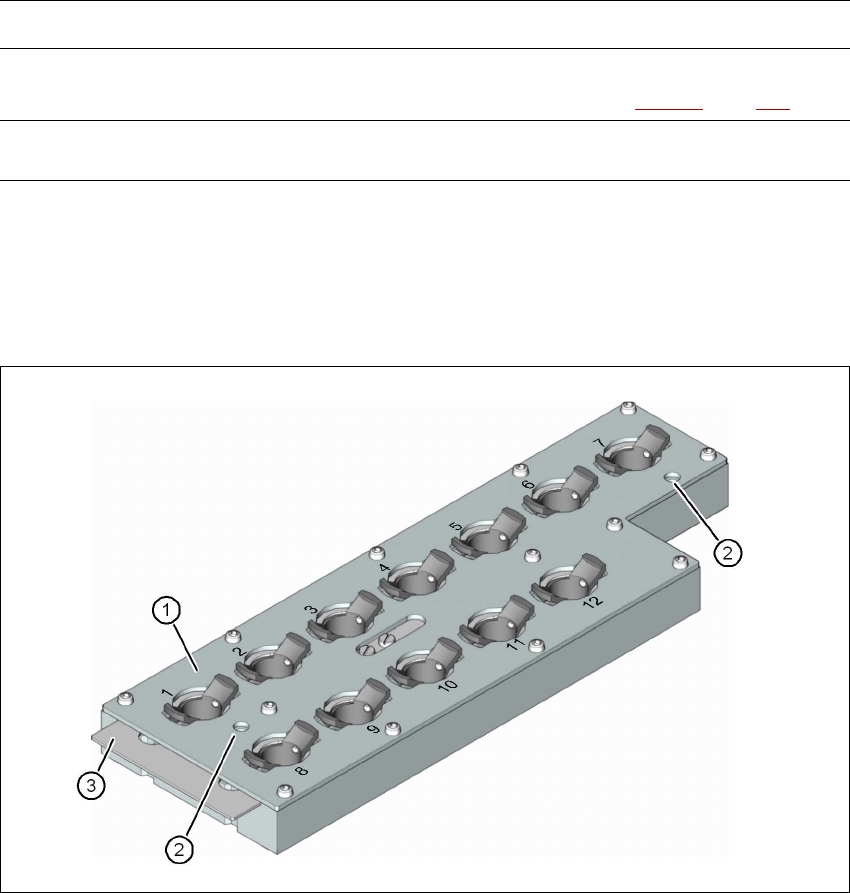

Fig. 6.1 - 11 Pipettemagasin til pipetter af typen 20xx - låseplade åbnet
(1) 12 garager til pipetter af typen 20xx
(2) Pasmærker (ses kun, når låseplade er åbnet)
(3) Låseplade
6
6
6
Bestykningshoveder Pipettemagasin Bemærkning
CPP-hoved
5 magasiner til pipetter af typen 20xx standardkonfiguration
1 magasin til pipetter af typen 28xx (se Fig. 6.1 - 10
, side 362)
C&P20-hoved
6 magasiner til pipetter af typen 10xx,
11xx- eller 12xx
