Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsforskrifter i forbindelse med drift af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
66
2.5.3 Sikkerhedsforskrifter i forbindelse med manuel forskydning af Z-aksen
på TwinStar
VÆR FORSIGTIG
FARE FOR AT KOMME I KLEMME PÅ TWINSTAR 2
De må under ingen omstændigheder bevæge Z-aksen nedad ved at holde hånden på bufferen
på returenheden. Fingrene kan blive kvæstet, når bufferen svipper tilbage, da cylinderens fjeder-
kraft er meget stærk. Dette gælder også for den indvendige del af TwinStar, når stempelstangen
svipper tilbage i sin udgangsposition.
2

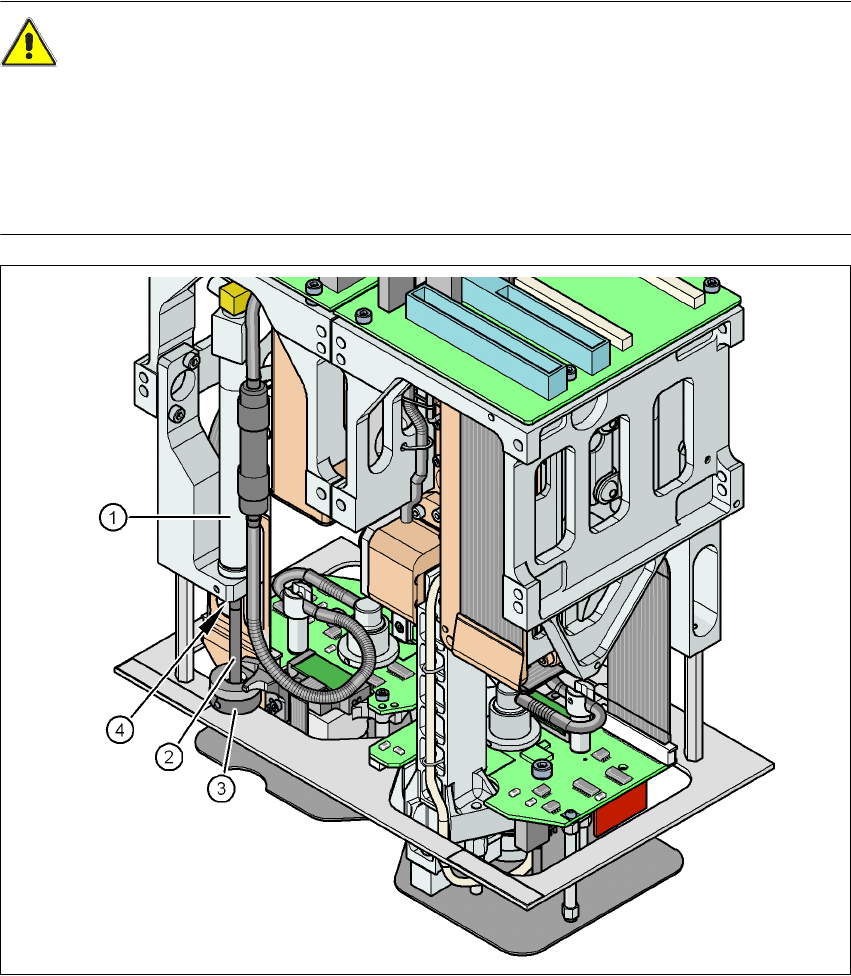

Fig. 2.5 - 2 Fare for at komme i klemme på grund af returenheden på TwinStar
(1) Returenhed, trykluftcylinder
(2) Stempelstang
(3) Buffer til returenhed
(4) Sted hvor fingrene kan komme i klemme
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsforskrifter i forbindelse med drift af automaten
67
2.5.4 Sikkerhedsforskrifter for komponent-kameraerne for TwinStar i forbindelse
med skift af bestykningshoved
ADVARSEL 2
Når bestykningshovedet TwinStar skal erstattes af SpeedStar, skal komponent-kameraerne (sta-
tionær P&P, type 33, 55 x 45 og type 25, 16 x 16) for TwinStar demonteres, da SpeedStar ellers
kolliderer med kamerahusene.
2

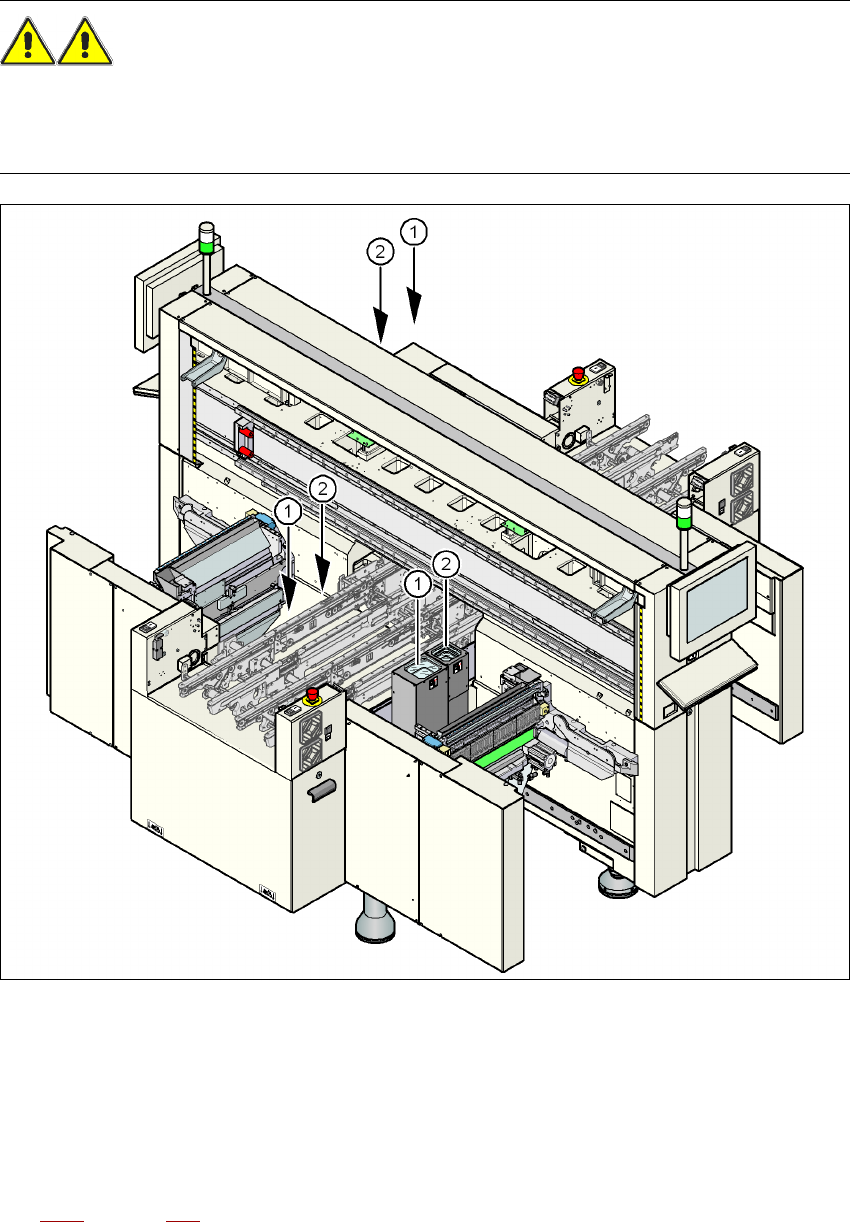

Fig. 2.5 - 3 Sikkerhedsforskrifter for visionssystemerne for TwinStar i forbindelse med skift af et bestykningshoved
(1) Montageposition, komponent-kamera (stationær, P&P (type 33) 55 x 45) se eksempel med
X3
(2) Montageposition, komponent-kamera (stationær, P&P (type 25) 16 x 16) se eksempel med
X3
Montagepositionerne for alle bestykningsautomater fra SIPLACE X-serien findes i afsnit
3.8.2
, fra side 162. 2
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsforskrifter i forbindelse med drift af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
68
2.5.5 Sikkerhedsforskrifter i forbindelse med til- og frakørsel af komponentvog-
nen
ADVARSEL
Af sikkerhedsmæssige grunde ( fare for at komme i klemme) må komponentvognen kun køres
hen til og væk fra automaten af en person.
2

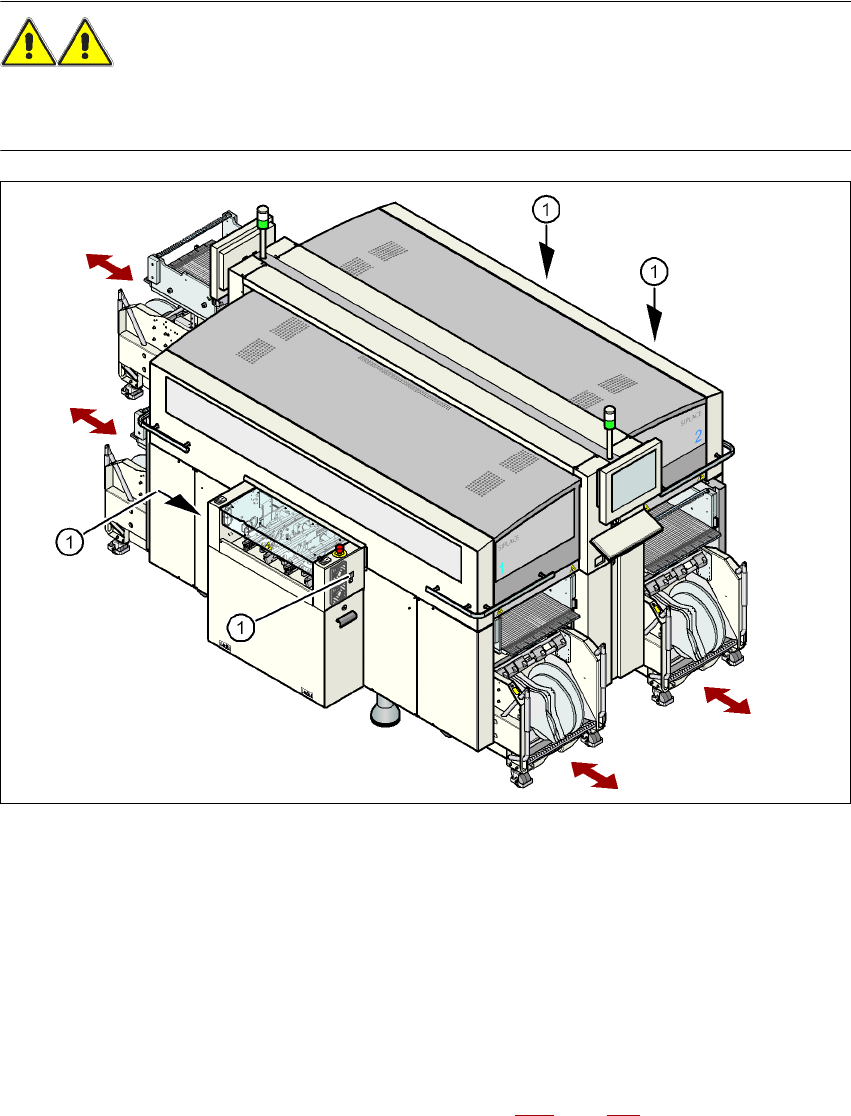

Fig. 2.5 - 4 Knap på ind- og outputsiden til til- og frakørsel af komponentvognen
2
(1) Knap på ind- og outputsiden til til- og frakørsel af komponentvognen
2
Sikkerhedskoncepten for komponentvogn-skiftet forudser, at operatøren trykker på en knap (Pos.
1) på automatens in- eller outputside for at køre komponentvognen hen til eller væk fra automaten.
Dette sikrer, at operatøren altid står på siden af automaten, når komponentvognen køres hen til
og væk fra automaten. Det er kun muligt at køre komponentvognen hen til automaten, når beskyt-
telsesskærmene er lukket.
Komponentvognens til- og vækkørsel er beskrevet i afsnit 5.15
, side 344. Følg ubetinget henvis-
ningerne i dette afsnit.
