Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn køres hen til eller væk fra automat
345
Sikkerhedskoncepten for komponentvogn-skiftet forudser, at operatøren trykker på en knap (Pos.
1, 2, 3 eller 4 i Fig. 5.15 - 1
, side 344) på automatens in- eller outputside for at køre komponent-
vognen hen til eller væk fra automaten. Dette sikrer, at operatøren altid står på siden af automa-
ten, når komponentvognen køres hen til og væk fra automaten. Det er kun muligt at køre
komponentvognen hen til automaten, når beskyttelsesskærmene er lukket.
5.15.2 Komponentvogn køres væk fra automat
→ Tryk på en af knapperne på automatens in- eller outputside (pos. 1, 2, 3 eller 4 i Fig. 5.15 -
1, side 344), indtil komponentvognen er kørt væk fra automaten.
→ Sving de to greb opad (Pos. 1 i Fig. 5.15 - 2
).
5

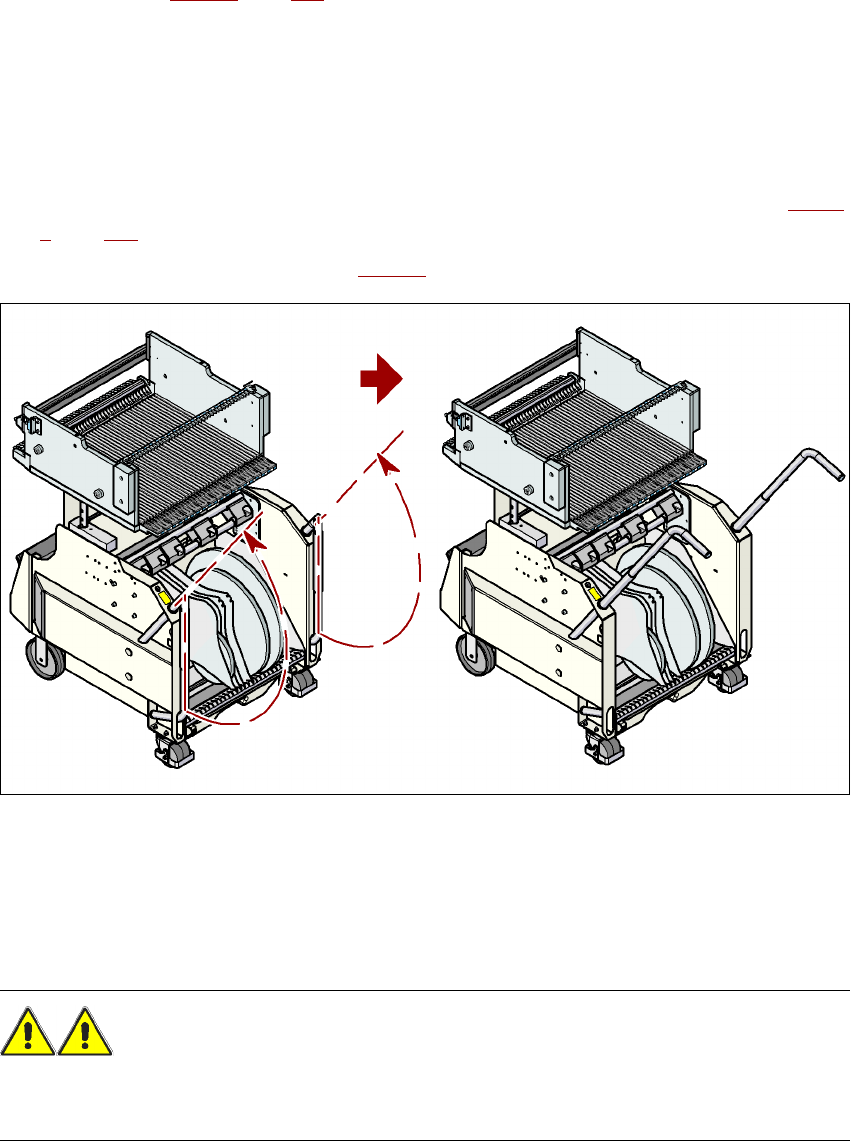

Fig. 5.15 - 2 Komponentvogn - greb svinges opad til skubning
→ Anbring begge hænderne i grebene og træk komponentvognen ud af automaten.
5.15.3 Sikkerhedsforskrifter i forbindelse med bevægelse af komponentvognen
ADVARSEL
For at undgå uheld skal efterfølgende regler ubetinget overholdes, når De bevæger komponent-
vognen.
→ Tag altid fat i grebene på komponentvognen med begge hænder, når De bevæger den.
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Komponentvogn køres hen til eller væk fra automat Fra softwareversion SR.70x.xx Udgave 01/2011 DK
346
→ Vær opmærksom på, at en komponentvogn, der er fyldt med feedermoduler, kan vippe ca.
20° ud til siden eller fremad.
→ Sørg for, at fladen, som vognen bevæges på, i hvert fald har en væsentlig mindre hældning.
→ Sørg for, at vognen ikke kolliderer med forhindringer. Vognen kan vippe fremad, hvis den kø-
res med en vis hastighed.
5.15.4 Forbindelse af komponentvogn
5
Fig. 5.15 - 3 Komponentvogn og komponentvognindtræk, SIPLACE X-serie
(1) Komponentvogn-indtrækningsanordning, SIPLACE X-serie
(2) Komponentvogn, SIPLACE X-serie
(3) Låsepaler
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn køres hen til eller væk fra automat
347
VÆR FORSIGTIG 5
Skub komponentvognen med stor forsigtighed ind i automaten og stød ikke låsepalerne (pos. 3 i
Fig. 5.15 - 3, side 346) mod forhindringer.
HENVISNING 5
Skær tapene lige af ved X-feedermodulernes frontende, før komponentvognen fra X-serien
køres hen automaten.
VÆR FORSIGTIG 5
Kontrollér at bestykningshovedet befinder sig uden for komponentvognens område.
→ Skub komponentvognen forsigtigt helt ind i automaten.
HENVISNING 5
Luk beskyttelsesskærmene, da det kun er muligt at køre vognen hen til automaten, når beskyttel-
sesskærmene er lukket.
→ Tryk på den pågældende knap på automatens in- eller outputside (pos. 1, 2, 3 eller 4 i Fig.
5.15 - 1
, side 344), indtil vognen er kørt hen til automaten.
→ Skub kappen (Pos. 1 i Fig. 5.15 - 4
, side 348) opad med de to greb og sving grebet nedad
(Pos. 2 i Fig. 5.15 - 4
, side 348).
