Driftsvejledning SIPLACE X-serie Stationsudvidelser Fra softwareversion SR.70x.xx Udgav e 01/2011 DK Forbindelsesstation for komponentvogn SIPLACE X-serie 389 6.2.5 Forbindelsesst ation tilp asses til PCB-transpo rthøjde…
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Forbindelsesstation for komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
388
Billedtekst til Fig. 6.2 - 4
, side 387.
(1) Kontrollampe til netforsyningen
(2) Knap til låsning og åbning af alle feedermoduler på komponentvognen
(3) Vandret spændeanordning til fastgørelse af komponentbord-armen i stilling "lukket"
(4) Etiket med visning af kontakterne S1 og S2 til CAN-bus-adresseringen
(5) Kontakt S1 og S2 til indstilling af CAN-bus-adressen
(6) Netkontakt
(7) Drejeknap til indstilling af driftstrykket
(8) Manometer til visning af driftstrykket
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Forbindelsesstation for komponentvogn SIPLACE X-serie
389
6.2.5 Forbindelsesstation tilpasses til PCB-transporthøjde
Forbindelsesstationens komponentvogn-indtrækningsanordning kan i en håndevending omstil-
les, så den passer til PCB-transporthøjderne 830, 900, 930 og 950 mm.
6

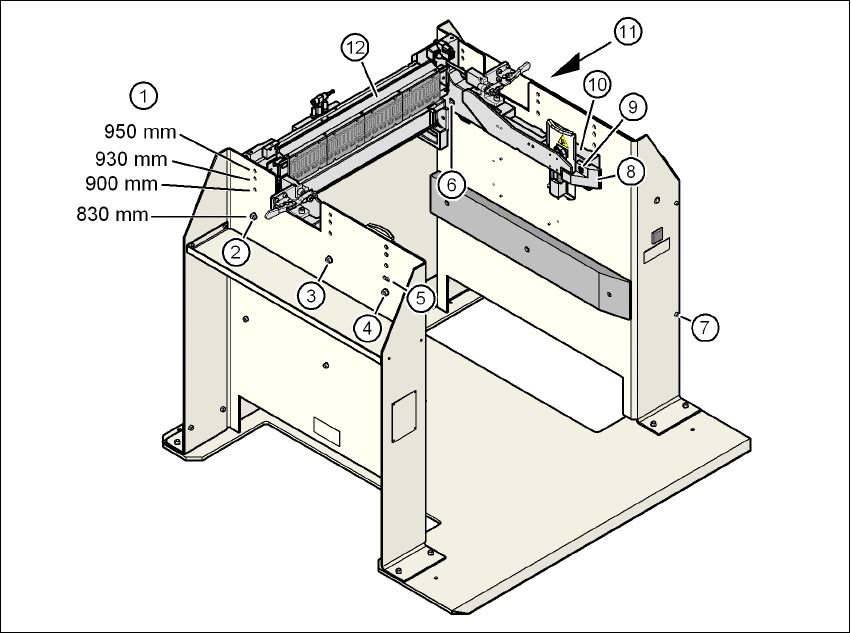

Fig. 6.2 - 5 Tilpasning af komponentvogn-indtrækningsanordning til PCB-transporthøjder
(1) Boringer til PCB-transporthøjde
(2) Sekskantmøtrik M8 og skive, 2 stk. af hver
(3) Sekskantmøtrik M8 og skive, 2 stk. af hver
(4) Sekskantmøtrik M8 og skive, 2 stk. af hver
(5) Aflangt hul til højdejustering
(6) Unbracoskrue M8x40, 6 stk.
(7) Unbracoskrue M5x12, 4 stk.
(8) Føring
(9) Unbracoskrue M8x18, 2 stk.
(10) Sidedel, komponentvogn-indtrækningsanordning
(11) Beklædning til forbindelsesstation
(12) Feedermodul-styreenhed (FCU)
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Forbindelsesstation for komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
390
6.2.5.1 Værktøj
Til højdeindstilling af komponentvogn-indtrækningsanordningen har De brug for følgende værktøj:
– Unbraconøgle, sæt
– Gaffelnøgle, SW 13
6.2.5.2 Omstilling af komponentvogn-indtrækningsanordning til andre højder
ADVARSEL 6
→ Afbryd forbindelsesstationen fra strømforsyningen.
→ Afbryd forbindelsesstationen fra trykluftforsyningen.
Komponentvogn-indtrækningsanordningen vejer ca. 40 kg.
→ Skulle det være nødvendigt, bedes De få en anden person til at hjælpe Dem med omstillin-
gen.
→ Overhold rækkefølgen for de beskrevede arbejdstrin.
6.2.5.3 Komponentvogn-indtrækningsanordning omstilles til 830 mm eller
900 mm højde
6
Fig. 6.2 - 6 Arbejdsfølge i forbindelse med omstilling fra 830 mm til 900 mm højde
→ Løsne de to unbracoskruer M8x18 (pos. 9 i Fig. 6.2 - 5, side 389) og tag den højre og venstre
føring af (pos. 8 i Fig. 6.2 - 5
, side 389).
6
