Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Oversigter over konstruktionsgrupper Fra softwareversion SR.70x.xx Udgave 01/2011 DK
122
3.4.4 Oversigt over konstruktionsgrupper SIPLACE X2
3

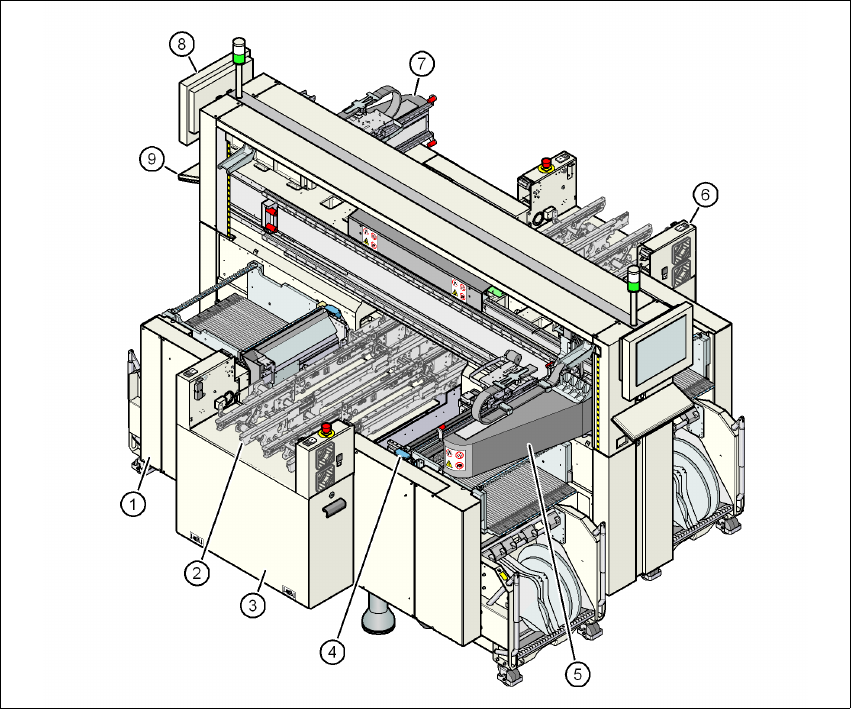

Fig. 3.4 - 4 X2-automat - oversigt over konstruktionsgrupper
(1) Maskinramme
(2) Printpladetransport (fleksibel dobbelttransport)
(3) Monteringssæt på PCB-inputsiden
(4) Komponentvogn-indtrækningsanordning, tapesaks, tapeførekanal (4x)
(5) Portal 1 med bestykningshoved
(6) Monteringssæt på PCB-outputsiden
(7) Portal 3 med bestykningshoved
(8) Monitor (2x)
(9) Tastatur (2x)
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Bestykningshoved
123
3.5 Bestykningshoved
3.5.1 SIPLACE SpeedStar til Very High Speed bestykning
3
Fig. 3.5 - 1 SIPLACE SpeedStar - funktionsgrupper del 1
(1) DP-drev, 20 drev
(2) Printkort "Vakuumsensor holdekreds"
(3) Tryklufttilslutning for 20 venturidyser til hente-/bestyknings- og holdekredsen
(4) Ledning for trykreguleringsventilens returluft (7)
(5) Returcylinder
(6) Z-motor (linearmotor)
(7) Trykreguleringsventil
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Bestykningshoved Fra softwareversion SR.70x.xx Udgave 01/2011 DK
124
3
Fig. 3.5 - 2 SIPLACE SpeedStar - funktionsgrupper del 2
(1) Komponent-kamera C&P, type 23, 6 x 6, digital
(2) Mellemfordelerprintkort
(3) Stjernemotor
(4) Greb
(5) Komponentsensor
(6) Stjerne med 20 pipetter
