Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler 181 3.9.2.8 T apefeedermodul 56 mm X 3 Fig. 3.9 - 10 T apefeedermodul 56 mm X 3 3 3 Tapefeederm …
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
180
3.9.2.7 Tapefeedermodul 44 mm X
3

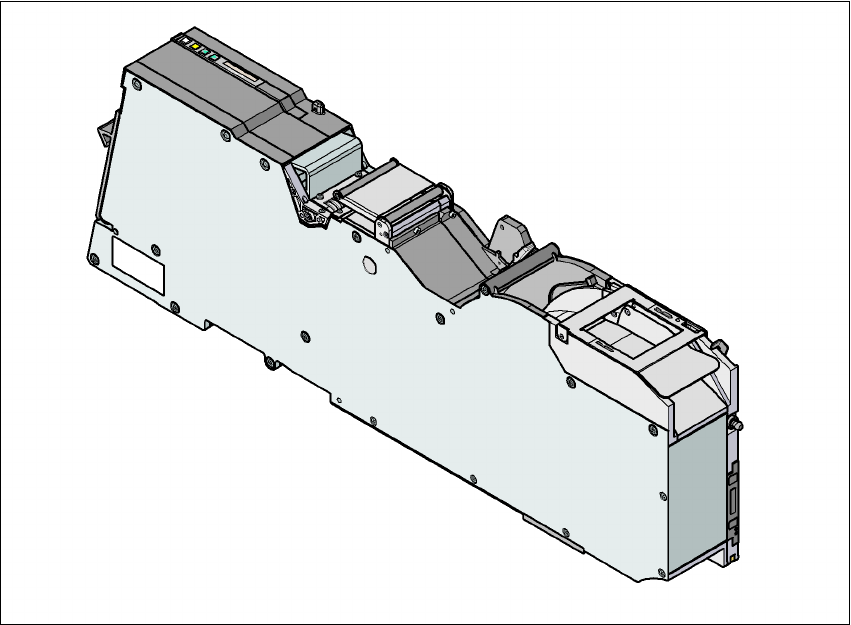

Fig. 3.9 - 9 Tapefeedermodul 44 mm X
3
3
3
3
Tapefeedermodul 44 mm X artikel-nr. 00141275-xx
Tapefeedermodul 44 mm X med splejsesensor artikel-nr. 00141295-xx
Bredde 58,0
Belægning af feedermodul-placeringssted 5
Transportskridtvidde fra 4 mm til 52 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
181
3.9.2.8 Tapefeedermodul 56 mm X
3
Fig. 3.9 - 10 Tapefeedermodul 56 mm X
3
3
3
Tapefeedermodul 56 mm X artikel-nr. 00141276-xx
Tapefeedermodul 56 mm X med splejsesensor artikel-nr. 00141296-xx
Bredde 69,8
Belægning af feedermodul-placeringssted 6
Transportskridtvidde fra 4 mm til 64 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
182
3.9.2.9 Tapefeedermodul 72 mm X
3
Fig. 3.9 - 11 Tapefeedermodul 72 mm X
3
3
3
Tapefeedermodul 72 mm X artikel-nr. 00141277-xx
Tapefeedermodul 72 mm X med splejsesensor artikel-nr. 00141297-xx
Bredde 81,6
Belægning af feedermodul-placeringssted 7
Transportskridtvidde fra 4 mm til 80 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
