Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.x x Udgave 01/2011 DK Bestykningshoved 133 3.5.2.7 MultiSt ar i blandet funktion I denne funktion forarbejdes små til mellemstore kom…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Bestykningshoved Fra softwareversion SR.70x.xx Udgave 01/2011 DK
132
3.5.2.5 Monteringspositioner for MultiStar på automaterne
3.5.2.6 MultiStar i Collect&Place-funktionen
I denne funktion forarbejder MultiStar små komponenter.
3

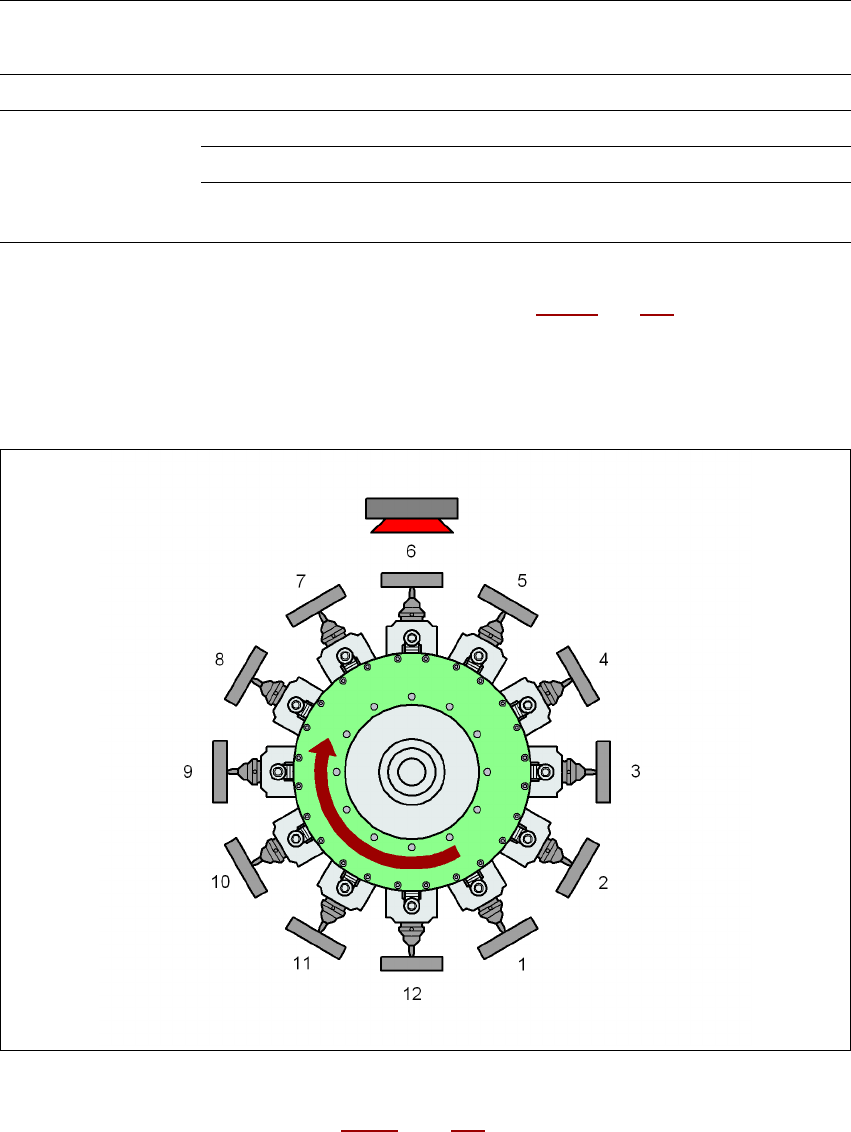

Fig. 3.5 - 6 MultiStar - Collect&Place-funktion
K_BE Lille komponent (se tabel 3.5 - 1, side 131)
Type 30/38 Komponent-kamera, type 30 eller type 38
1 ... 12 rækkefølge for de optagede komponenter
Bestyknings-
automat
Monteringsposition
a
CPP-hoved
Max. komponent-
højde
Vision-kamera
SIPLACE X4I kun nede 6 mm Hovedkamera
SIPLACE X4, X3, X2 nede 6 mm Hovedkamera
oppe 8,5 mm Hovedkamera
kun oppe 11,5 mm
Stationært kompo-
nent-kamera
Tab. 3.5 - 3 Monteringspositioner for CCP-hovedet på automaterne
a) Følg venligst reglerne for højden af monteringspositionerne i afsnit 3.5.2.2, side 130.
Type 30/38
K_BE
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Bestykningshoved
133
3.5.2.7 MultiStar i blandet funktion
I denne funktion forarbejdes små til mellemstore komponenter.
3

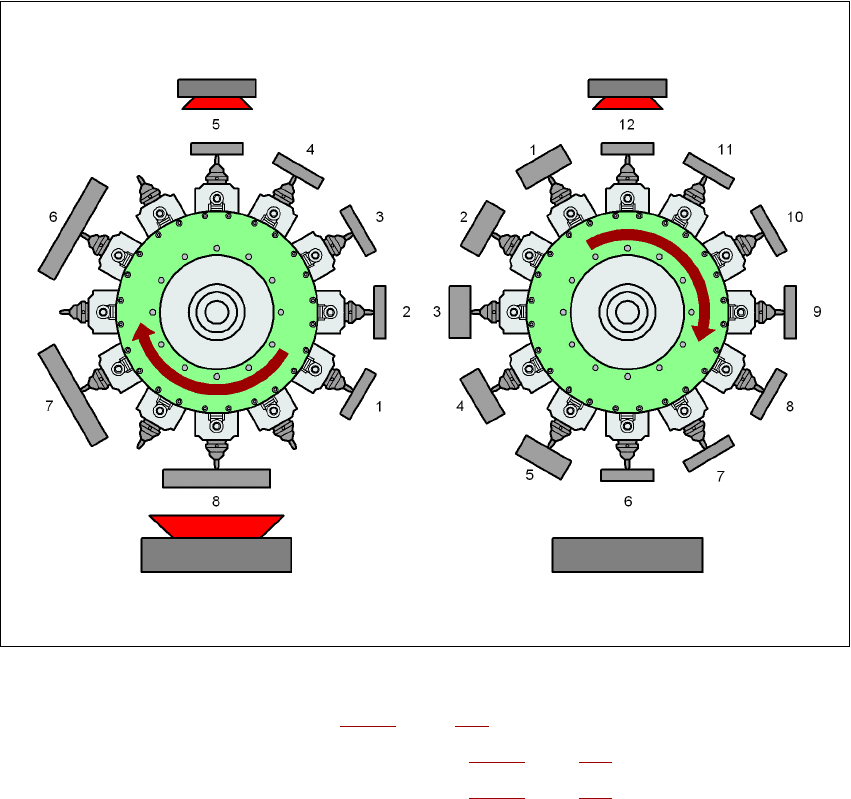

Fig. 3.5 - 7 MultiStar - blandet funktion
K_BE Lille komponent, se tabel 3.5 - 1, side 131)
M_BE_1 Mellemstor komponent, type 1 (se tabel 3.5 - 1
, side 131)
M_BE_2 Mellemstor komponent, type 2 (se tabel 3.5 - 1
, side 131)
Type 30/38 Komponent-kamera, type 30 eller type 38
Type 33 Stationært komponent-kamera, type 33
1...8 Rækkefølge for de optagede komponenter
1 ... 12 rækkefølge for de optagede komponenter
3
Tilstødende segmenter for CPP-hovedet kan ikke optage komponenter af typen M_BE_2, hvis
diagonalen for den mellemstore komponent, type 2 (M_BE_2) er længere end 39,8 mm.
Type 30/38 Type 30/38
Type 33 Type 33
K_BE
M_BE_2
M_BE_1
K_BE
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Bestykningshoved Fra softwareversion SR.70x.xx Udgave 01/2011 DK
134
3.5.2.8 MultiStar i udvidet Pick&Place-funktion
I denne funktion kan MultiStar bestykke hele komponentspektret fra 01005 til 50 x 40 mm². Den
store komponent hentes til sidst, centreret optisk og bestykkes som første komponent.
3

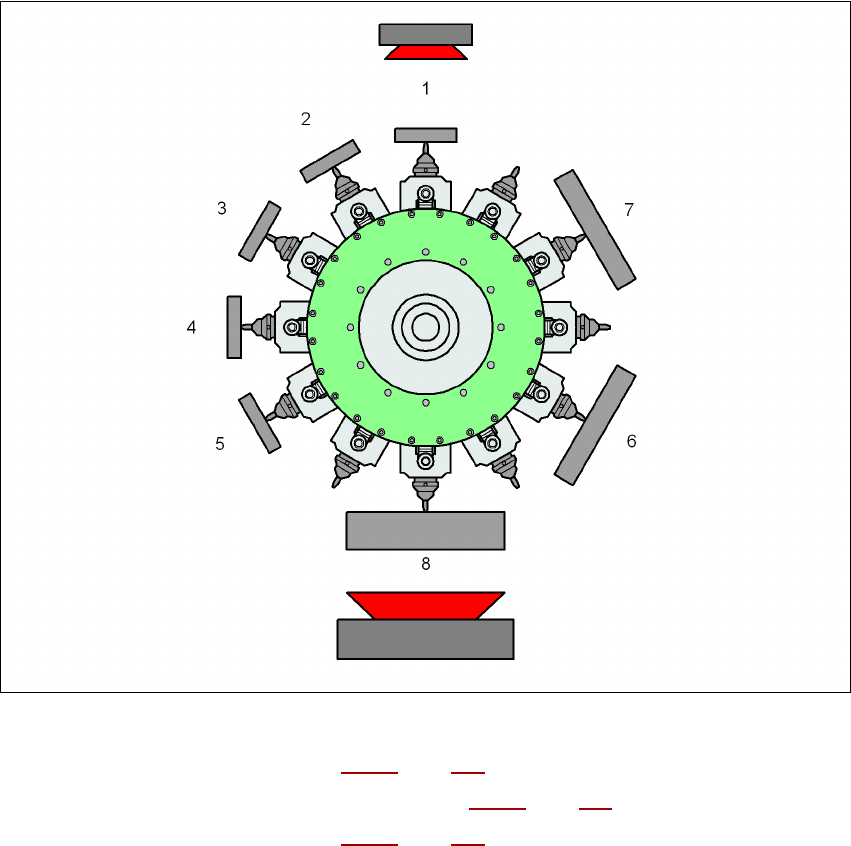

Fig. 3.5 - 8 MultiStar - blandet funktion
K_BE Lille komponent (se tabel 3.5 - 1, side 131)
M_BE_2 Mellemstor komponent, type 2 (se tabel 3.5 - 1
, side 131)
G_BE Stor komponent (se tabel 3.5 - 1
, side 131)
Type 30/38 Komponent-kamera, type 30 eller type 38
Type 33 Stationært komponent-kamera, type 33
1 ... 8 Rækkefølge for de optagede komponenter
3
Tilstødende segmenter for CPP-hovedet kan ikke optage komponenter af typen M_BE_2 og
G_BE, hvis diagonalen for disse komponenter er længere end 39,8 mm.
I den rene Pick&Place-funktion bestykkes kun en stor komponent i en cyklus. CPP-hovedet arbej-
der lige som et Pick&Place-hoved.
Type 30/38
K_BE
G_BE
Type 33
M_BE_2
