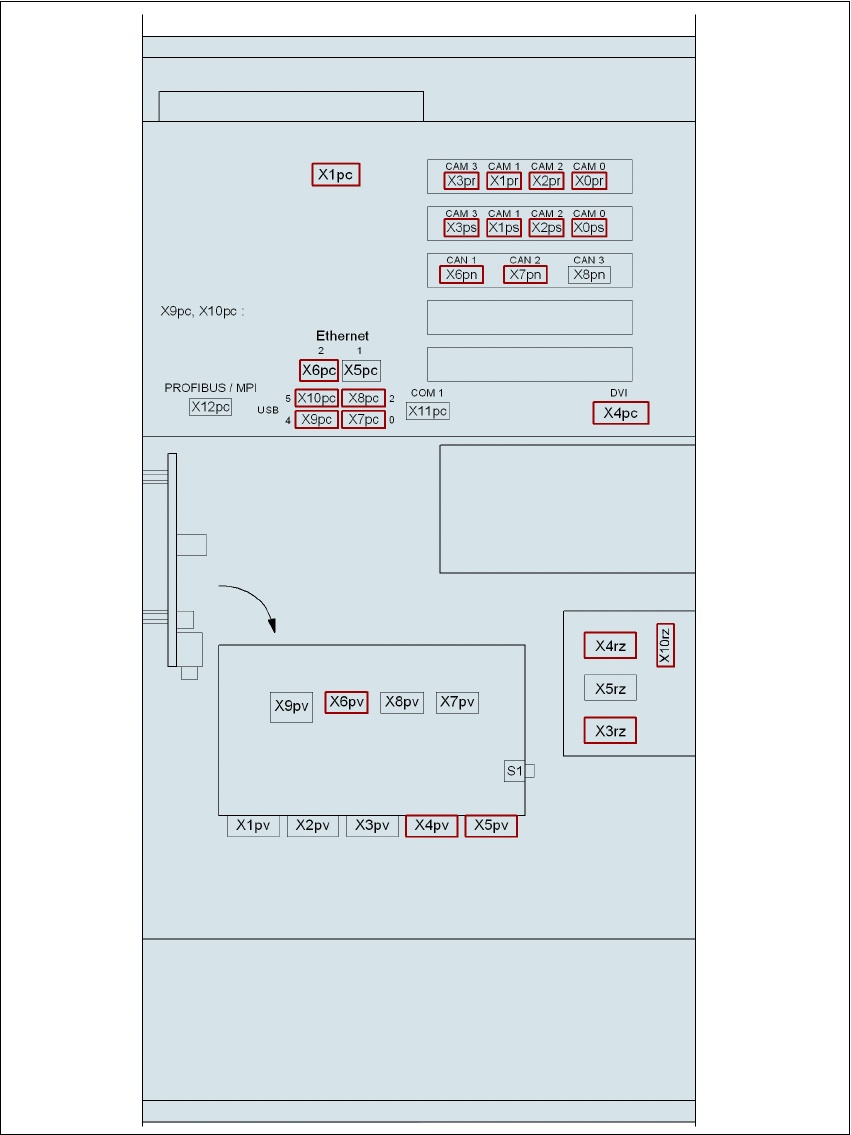

4.3.11.2 Box-PC enhed X4/ X3/X2 - stikforbindelser på frontsiden
4
→ Kontrollér desuden følgende stikforbindelser:
4
Box-PC-enhed, frontside
(Fig. 4.3 - 20
, side 263)
Stik
Tilslutningskabel Henvisning
Stik Kabel
X0pr
a
X0pr 03009778 Stikkes helt i
X1pr
a
X1pr 03009838 Stikkes helt i
X2pr
a
X2pr 03009755 Stikkes helt i
X3pr
a
X3pr 03009756 Stikkes helt i
X0ps
a
X0ps 03009798 Stikkes helt i
X1ps
a
X1ps 03009818 Stikkes helt i
X2ps
a
X2ps 03009757 Stikkes helt i
X3ps
a
X3ps 03009758 Stikkes helt i
X6pc X6pc 03010478 Stikkes helt i
X5pv X5pv 03051749 Sikres med skruer
X6pv X6pv 03051750 Sikres med skruer
a) Dette stik er beregnet til kameraet.
Box-PC-enhed, frontside
(Fig. 4.3 - 20
, side 263)
Stik
Stik Kabel
X1pa X4rz (Box-PC-bagside) 03050908-W2
X1pc X4rz (Box-PC-bagside) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC-bagside) 03052633-W1
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
262
4.3.11.3 Box-PC enhed X4/ X3/X2 - stikforbindelser på bagsiden
4
4
4.3.11.4 Installation af Box-PC-enhed for SIPLACE X4/X3/X2
→ Opret stikforbindelserne på bagsiden af Box-PC-enheden (se afsnit 4.3.12.3, side 265).
→ Løft forsigtigt Box-PC-enheden hen på skinnen i monteringssættet.
→ Sørg for, at kabler ikke kommer i klemme.
→ Skub Box-PC enheden helt ind i monteringssættet.
→ Opret stikforbindelserne på forsiden af Box-PC-enheden (se afsnit 4.3.12.2
, side 264).
→ Fiksér kablerne på frontsiden med kabelbånd.
→ Sikre Box-PC-enheden med cylinderskruen.
→ Fastgør jordkablet på døren (pos. 2 i Fig. 4.3 - 15
, side 254), som vist i Fig. 4.3 - 16 på side
257
.
→ Lås dørene.
HENVISNING 4
Til X2-automaten fortsætter De med afsnit "4.3.11.5
Montering af sideplader".
Til X3- og X4-automaten fortsætter De med afsnit "4.3.13 Installation af akseenhed" på side 266.
4.3.11.5 Montering af sideplader
→ Fastgør jordforbindelseskablet på hver sideplade (pos. 6 i Fig. 4.3 - 15, side 254) som vist i
Fig. 4.3 - 16
side 257.
→ Fastgør sidepladen til maskinens ramme med 6 cylinderskruer hver.
→ Fortsæt med afsnit "4.3.14
Kontrollampe monteres" på side 268.
Box-PC-enhed, bagside
(Fig. 4.3 - 19, side 260)
Stik
Tilslutningskabel Henvisning
Stik Kabel
PE1 Kabelring Jordkabel
Fastgøres efter Fig. 4.3 - 16
,
side 257
X1rz X1rz 03051757 Stikkes helt i
X3rz X3rz 03050907 Stikkes helt i
X1pd X1pd 03051751 Stikkes helt i
X2pd X2pd 03051752 Stikkes helt i
X3pd X3pd 03051753 Stikkes helt i
X4pd X4pd 03051754 Stikkes helt i
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
263
4.3.12 Installation af Box-PC-enhed på SIPLACE X4I
4.3.12.1 Box-PC-enhed - elektriske tilslutningssteder
4
Fig. 4.3 - 20 Box-PC-enhed for SIPLACE X4I, frontside - tilslutning af stik
Computer 1
Styrecomputer
0307 1371
Box-PC-enhed
0307 2079
Forsyning
til touchscreen
DC / DC konverter
0304 8511
Video-multiplexer, splitter
0305 7965
Video i 1
computer 1
Video i 1
computer 1
Video i 1
computer 1
3D-sensor
Monitor 1
Monitor 2
Spændingsfordeler
0307 2178
DVD-drev
