Driftsvejledning SIPLACE X-serie Opgaver på maskinen Fra softwareversion SR.70x.xx Udgave 01/2011 DK Alarminformationer og online-hjælp 313 5.6.1 Informationer vedr . den aktuelle alarm vises For at få vist informationer…
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Alarminformationer og online-hjælp Fra softwareversion SR.70x.xx Udgave 01/2011 DK
312
5.6 Alarminformationer og online-hjælp
Opstår der alarmer under arbejdet på bestykningsautomaten, vises alarmmeldingen med rød
farve i brugergrænsefladens statusfelt. Symbolet for alarminformationen er aktiv.
Trykknappen, der er fremhævet med rød farve i symbolbjælken, signaliserer, at operatøren skal
gribe ind.
5

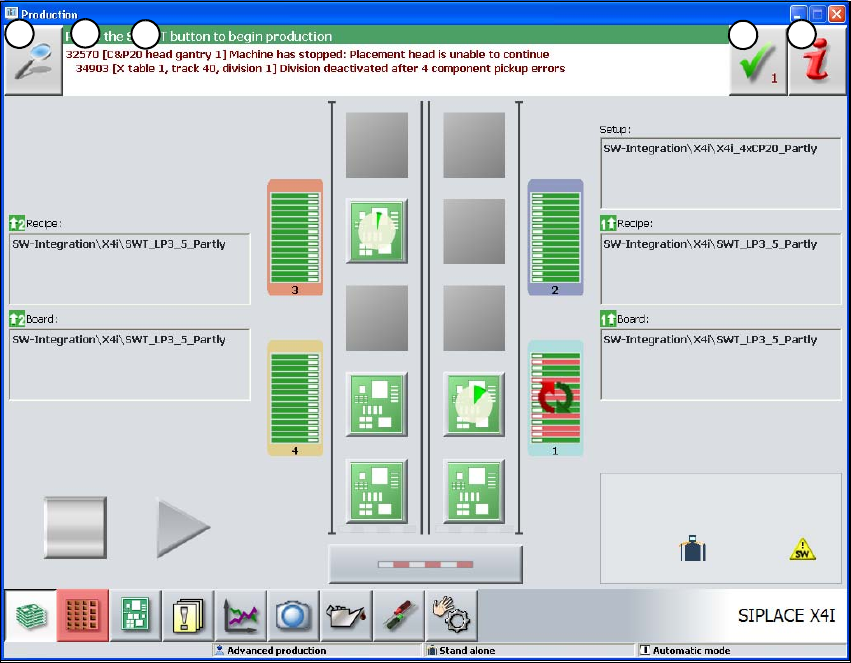

Fig. 5.6 - 1 Visningen "Basic Production" med alarmmelding (SIPLACE X4I tjener som eksempel)
(1) Alarmnummer
(2) Alarmmelding: Kort information vedr. alarmen
(3) Symbol "Detalje": Til fremhentning af detaljerede informationer (f.eks. fejlkilde, klokkeslæt for
opståelsen)
(4) Symbol "Kvittér alarm": Til sletning af alarmvisningen
(5) Symbol "Alarminformation": Til fremhentning af hjælpen til den aktuelle alarm
1
2
3
4
5
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Alarminformationer og online-hjælp
313
5.6.1 Informationer vedr. den aktuelle alarm vises
For at få vist informationer vedr. den aktuelle alarm startes hjælpesystemet til stationscompute-
ren ved at klikke på symbolet . Hovedvinduet til hjælpesystemet med alarminformationerne
åbnes. Informationerne relaterer til den aktuelt viste alarm, fra hvilken hjælpen blev startet.
Når en alarm er blevet afhjulpet, og afhjælpningen automatisk konstateres af maskinen, slettes
alarmen automatisk i statusfeltet.
Registreres afhjælpningen ikke automatisk, kan alarmen slettes manuelt fra statusfeltet.
Klik hertil på symbolet . Alarmmeldingen vises ikke mere i statusfeltet.
5.6.2 Informationer vedr. den udvalgte alarm vises
Klik i symbolbjælken på trykknappen (1).
Alle optrådte alarmer vises i en liste.
Klik på trykknappen "Registrering af meldingerne vises" (2).
Klik gennem menutræet i alarmlisten (3) for at åbne detaljerede alarmmeldinger.
. 5

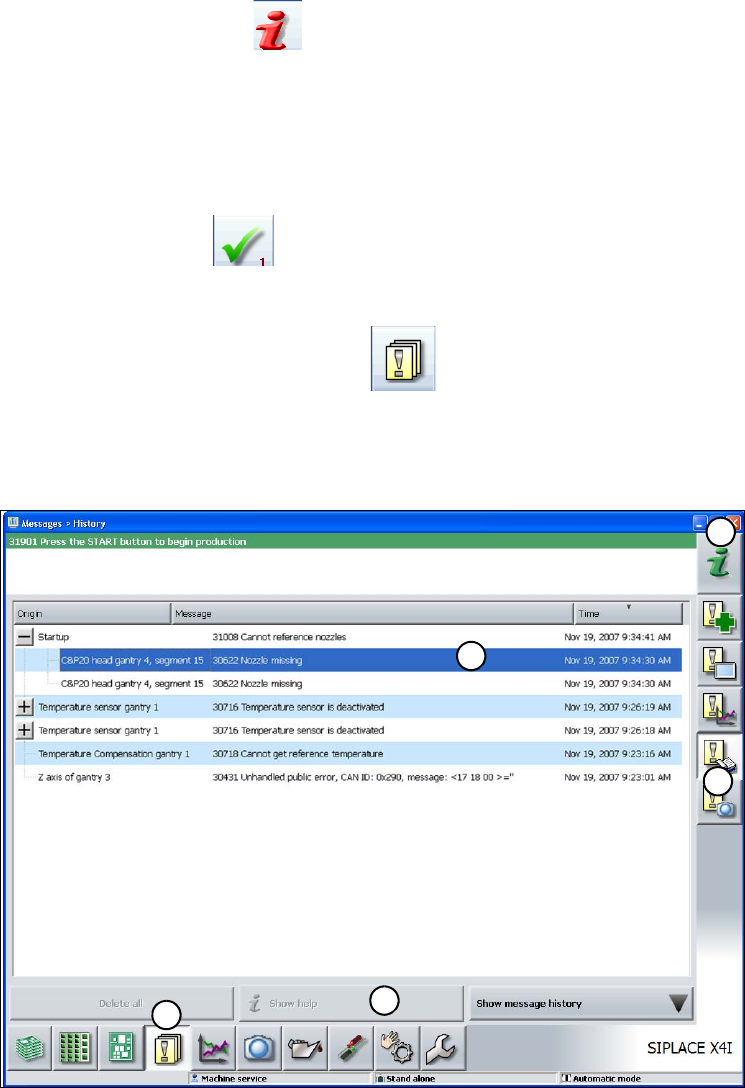

Fig. 5.6 - 2 Eksempel: Alarmliste (SIPLACE X4I tjener som eksempel)
1
2
3
4
5
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Alarminformationer og online-hjælp Fra softwareversion SR.70x.xx Udgave 01/2011 DK
314
Vælg i alarmlisten alarmvisningen, som De ønsker at blive informeret om.
Klik på trykknappen "Hjælp vises" (4) for at få vist informationerne.
Alarminformationer vedr. en anden alarm kan søges og vises via hjælpesystemets (5) indeks ved
at angive alarmnummeret.
5.6.3 Betydning af farverne i alarminformationerne i online-hjælpen
5
5.6.4 Kontekstsensitiv onlinehjælp
For at få vist informationer vedr. den aktuelle visning startes hjælpesystemet til stationscompu-
teren ved at klikke på symbolet . Hovedvinduet til hjælpesystemet med alarminformatio-
nerne åbnes. Informationerne relaterer til den aktuelt viste visning, fra hvilken hjælpen blev
startet.Via indholdsfortegnelsen, indekset og søgefunktionerne kan De modtage alt, online-hjæl-
pen indeholder.
Tekstmarkering Betydning
rød tekst Alarmnummer og alarmmelding
sort tekst mulig(e) årsag(er) for alarmen
grøn tekst Instrukser til afhjælpning af alarmen
blå understreget tekst fremhentning af yderligere informationer
