4.3 Opstilling af automaten
4.3.1 Printplade-transporthøjder for automaten
Automaten kan indstilles på følgende printplade-transporthøjder:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (standardhøjde) 4
950 mm ± 15 mm (SMEMA-højde) 4
HENVISNING 4
Som printplade-transporthøjde betegnes afstanden mellem overkanten på printpladetransport-
remmen og underkanten på maskinens fødder.
4.3.2 Advarselshenvisninger
FARE 4
Kun teknikere fra ASM AS eller certificerede personer har tilladelse til at opstille automaten og
tage den i drift.
→ Overhold de gældende uheldsforebyggende forskrifter.
→ Læg Dem aldrig ind under automaten, når maskinens fødder skal monteres. Alle konstrukti-
onsgrupper og dele kan monteres ud fra frirummene for komponentbordene. Hvis De gen-
nemfører monteringsarbejde på undersiden af automaten, skal De sikre den med egnede
forholdsregler. Det er ikke tilladt kun at støtte automaten med gaffeltrucken!
→ Sørg for, at portalerne er positioneret over printplade-transportområdet, så De ikke behøver
at indskrænke hovedets frihøjde under monteringsarbejdet. Derved udelukker De kvæstel-
sesfaren.
→ Til højdeindstilling af automaten kræves to personer:
– en person gennemfører det nødvendige monteringsarbejde,
– den anden person holder øje med, at den løftede automat står stabilt under monterings-
arbejdet.
→ Brug specielt fodtøj for at beskytte Deres fødder. En maskinfod vejer ca. 20 kg.
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
228
4.3.3 Værktøj og hjælpemidler
Til højdeindstilling af automaten har De brug for følgende værktøj og hjælpemidler:
– Gaffelnøgle SW 36, art.-nr. 00096286-01
Nøglevidde til 36 for indstillingsskruen M24x2x120 til højdejustering af maskinens fødder4
– Krognøgle 135 - 145 til justering af de midterste maskinfødder
Artikel-nr. 00376519-xx 4
– Enkelt gaffelnøgle SW 65, art.-nr. 00353827-01
Nøglevidde 65 for sekskant-kontramøtrikken M24 på den midterste maskinfod 4
– Sekskantstiftnøgle, størrelse 10, art.-nr. 00373926-01
til unbracoskruer M12x80 til fastgørelse af afstandsstykkerne til de midterste maskinfød-
der 4
– Sekskantstiftnøgle, størrelse 19, art.-nr. 00373928-01
til unbracoskrue M24x90 til provisorisk fastklemning af klemmestykkerne på de fire yderste
maskinfødder 4
– Momentnøgle med sekskantstift, størrelse 19, drejningsmoment 130 Nm
til endelig montering af de fire yderste maskinfødder
–Gaffeltruck
Gaffellængde: Min. 1800 mm 4
Bærekraft: Min. 6000 kg 4
Gaffelvidde: se Fig. 4.3 - 1
, side 229 4
– Maskinens vaterpas: Nøjagtighed 0,02 mm/m
– Luftpudetransportsystem: SIPLACE HSxx, artikel-nr. 00119002-xx
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
229
4.3.4 Forindstilling af printplade-transporthøjde
→ Skub gaflen på gaffeltrucken ind under automaten som vist i Fig. 4.3 - 1.
4

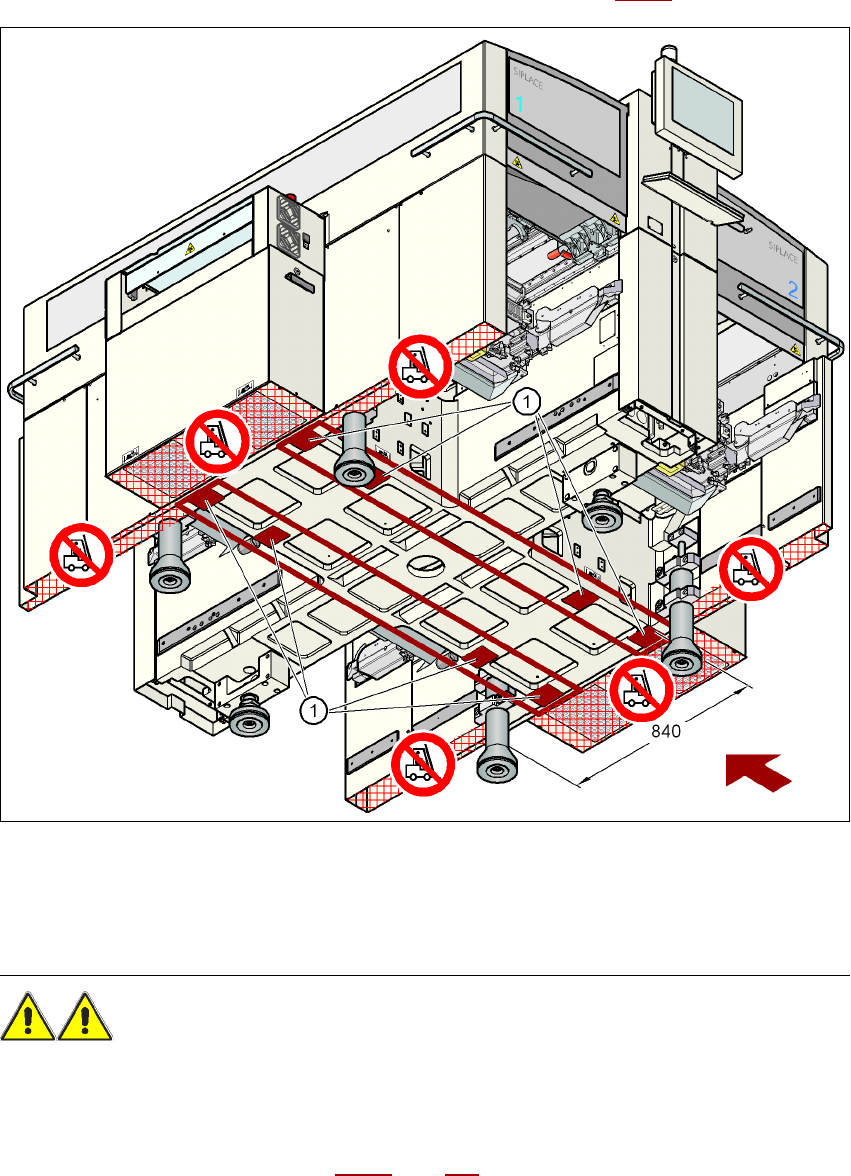

Fig. 4.3 - 1 Støtteflader - gaffel parallel med printplade-transportretningen
(1) Støtteflader til gaffeltruckens gaffel
ADVARSEL 4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
– Gaflen må kun være så meget åbnet, at den befinder sig inden for området af de to maskin-
fødder (frasætningsflader se Fig. 4.3 - 1
, side 229). Afstanden mellem maskinens fødder er
