Tekniske data på automaten Driftsvejledning SIPLACE X-serie X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK 174 3.9.2 T ekniske data for feedermoduler fra SIPLACE X-serien Efterfølgende sider indeholder i…
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
173
3

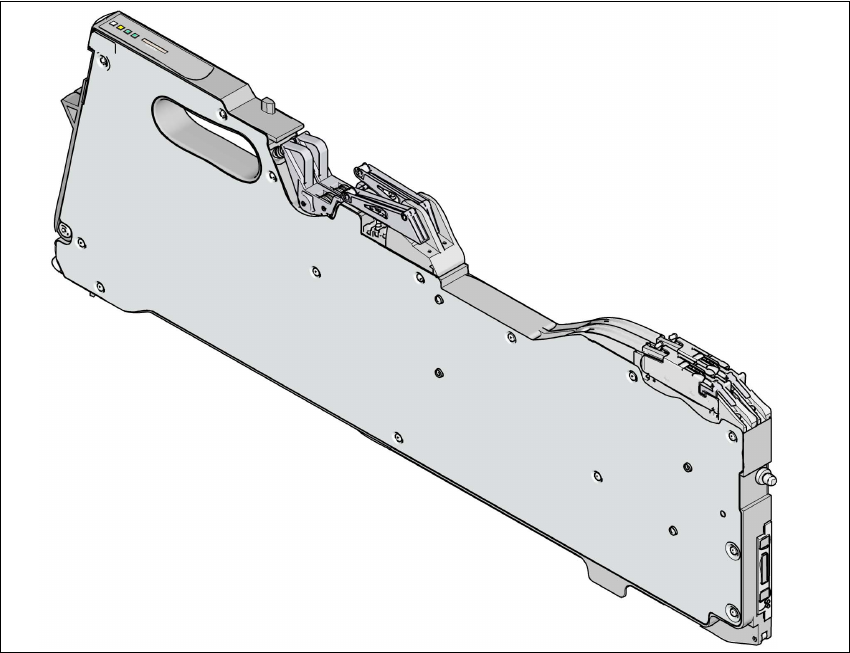

Fig. 3.9 - 2 8 mm X-tapefeedermodul - set bagfra
(1) Indgangsåbning til tapeledekanal med tapefjeder
(2) Klap til dækfoliebeholder
(3) Integreret kniv til afskæring af dækfolie
(4) Udtagningsgreb, faldet i hak
(5) Betjeningsfelt
(6) Drevmotor til dækfolieproppeanordning
(7) Drevmotorer til tapetransport
(8) Drejeskubber til bortskaffelse af komponenter
(9) Forreste glideskinne
(10) Bageste glideskinne
(11) Grafisk visning af henteposition afhængigt af komponentstørrelse
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
174
3.9.2 Tekniske data for feedermoduler fra SIPLACE X-serien
Efterfølgende sider indeholder illustrationer om feedermoduler fra X-serien og de tekniske data.
3.9.2.1 Tapefeedermodul 8 mm X
3
Fig. 3.9 - 3 Tapefeedermodul 8 mm X
3
Tapefeedermodul 8 mm X artikel-nr. 00141270-xx
Tapefeedermodul 8 mm X med splejsesensor artikel-nr. 00141290-xx
Bredde 10,8 mm
Belægning af feedermodul-placeringssted 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte feedermodul på auto-
maten
≤ 8 s
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
175
3.9.2.2 Tapefeedermodul 2x8 mm X
3
Fig. 3.9 - 4 Tapefeedermodul 2x8 mm X
3
Tapefeedermodul 2x8 mm X artikel-nr. 00141269-xx
Tapefeedermodul 2x8 mm X med splejsesensor artikel-nr. 00141289-xx
Bredde 22,9 mm
Belægning af feedermodul-placeringssted 2
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Vekseltid for en tape < 45 s
Skiftetid for det forberedte feedermodul på automa-
ten
≤ 8 s
