Driftsvejledning SIPLACE X-serie Tekniske data på automaten Fra softwareversion SR.70x.x x Udgave 01/2011 DK Portalsystem 143 3.6.1.4 Port alernes position på X2-a utomaten 3 Fig. 3.6 - 4 Portalernes position på X2-autom…
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Portalsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
142
3.6.1.3 Portalernes position på X3-automaten
3

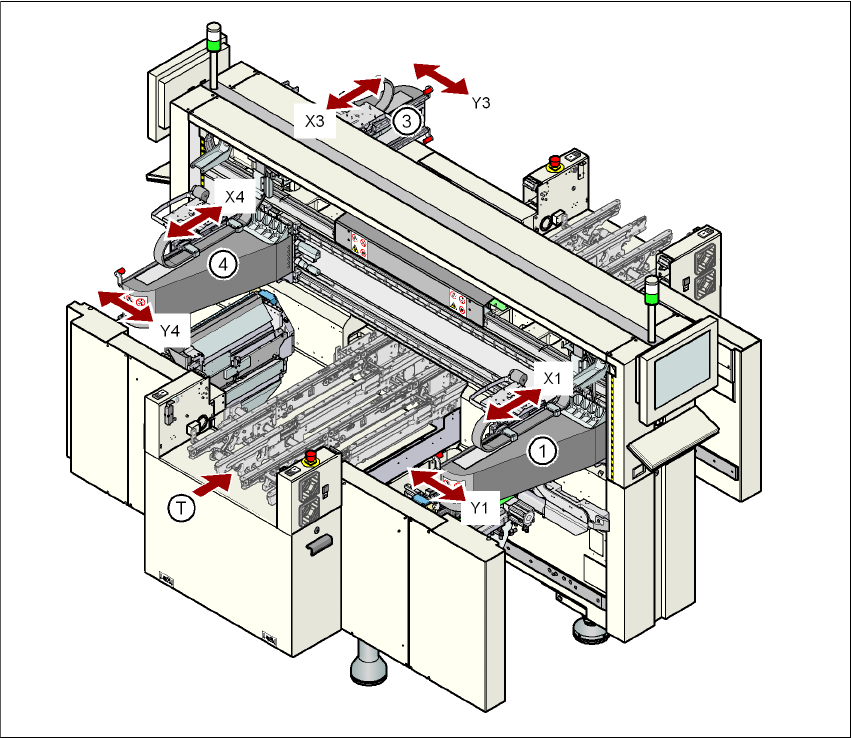

Fig. 3.6 - 3 Portalernes position på X3-automaten
a, d, f (Portal 1, portal 3, portal 4)
X1 X-akse, portal 1
Y1 Y-akse, portal 1
X3 X-akse, portal 3
Y3 Y-akse, portal 3
X4 X-akse, portal 4
Y4 Y-akse, portal 4
(T) Printplade-transportretning
Bestykningsområde 2
Bestykningsområde 1
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Portalsystem
143
3.6.1.4 Portalernes position på X2-automaten
3

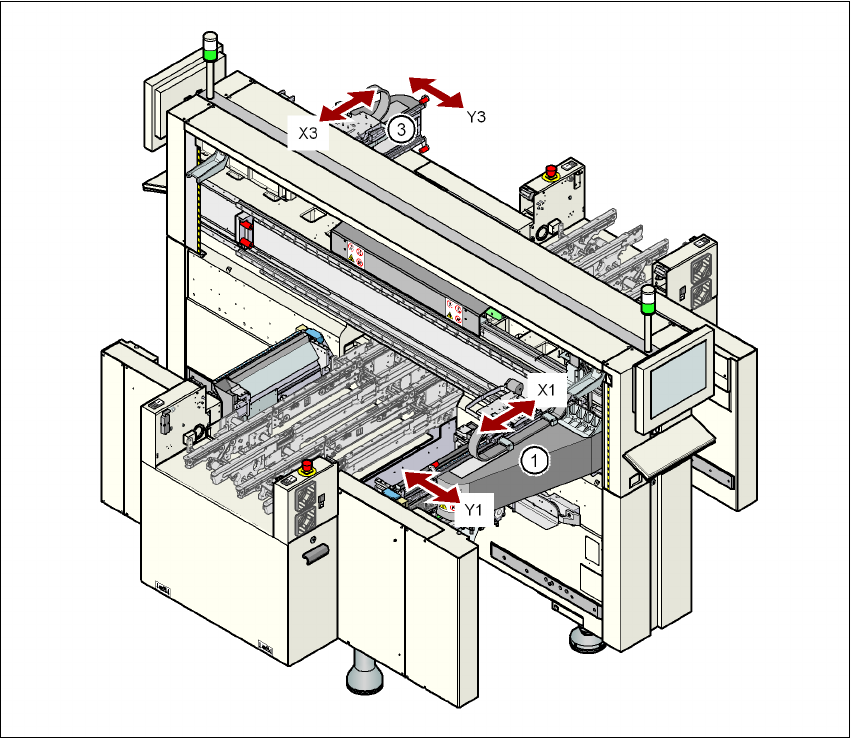

Fig. 3.6 - 4 Portalernes position på X2-automaten
a, d (Portal 1, portal 3)
X1 X-akse, portal 1
Y1 Y-akse, portal 1
X3 X-akse, portal 3
Y3 Y-akse, portal 3
(T) Printplade-transportretning
Portalsystemet er opbygget på basis af funktionsgrupperne
– X-akse og
–Y-akse.
Bestykningsområde 2
Bestykningsområde 1
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Portalsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
144
3.6.2 Opbygning af X-aksen
3

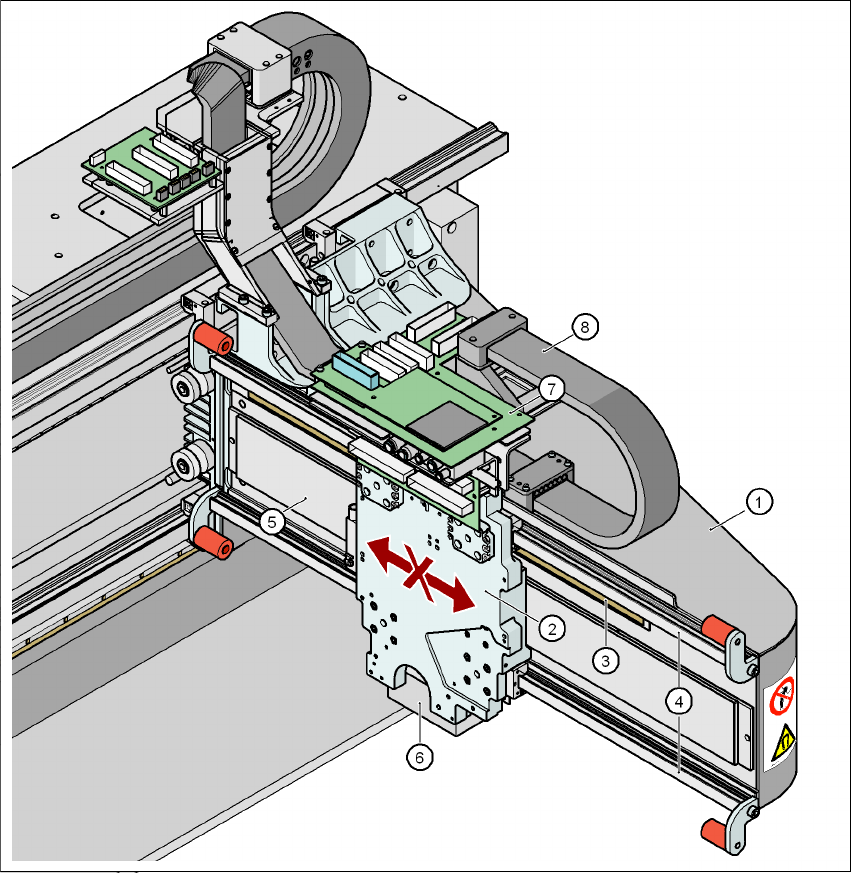

Fig. 3.6 - 5 Opbygning af X-aksen
(1) Portaludlægger
(2) Hovedholder med X-linear-motor (primærdel)
(3) Lineært vejmålesystem
(4) Føringssystem
(5) Permanentmagnet (sekundærdel på X-linear-motor)
(6) Under-portal-kamera
(7) Hovedprintkort
(8) Kabelsløjfe
