4.2.3.1 Farehenvisninger
ADVARSEL
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ hhv.
3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører derfor livsfarlige spændinger
- også selv om hovedafbryderen er slået fra. Ukorrekt håndtering af denne automat kan derfor
medføre livsfarlige eller alvorlige kvæstelser samt alvorlig tingskade. 4
→ Overhold gældende uheldsforebyggende forskrifter og DIN-forskrifter (især DIN EN 60 204,
del 1).
→ Afdækningskappen over strømforsyningsmodulet må kun åbnes og automaten må kun tilslut-
tes til strømforsyningen af kvalificeret og certificeret personale.
4
4
4.2.3.2 Kontrol af netforsyning
Kontrollér om netforsyningen svarer til de foreskrevede maskinspecifikationer (se tabel i afsnit 3.2,
side 105
).
HENVISNING: 4
I dokumentationen "Netkonfiguration (el og trykluft) for SMD-anlæg hos kunden", artikel-nr.
00191409-xx er forholdsregler beskrevet for at opnå den krævede specifikation.
HENVISNING: 4
Af tekniske grunde opstår spidsbelastninger i strømforsyningen. Kontakt i givet fald Deres ener-
giforsyningsselskab for at erfare netimpedansen.
4.2.3.3 Netforsyningskabel - specifikation
Til netforsyningskablet gælder følgende specifikationer:
5 x 6 mm² ved 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² ved 3 x 200 V~/ 3 x 208 V~ / 3 x 230 V~
Farvekoden på årerne afhænger af, i hvilket land anlægget opstilles.
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Infrastruktur på opstillingsstedet Fra softwareversion SR.70x.xx Udgave 01/2011 DK
222
ADVARSEL 4
De elektriske ledninger til hver enkelt automat og til de installerede optioner (f.eks. MTC) skal
være kendetegnet entydigt og skal kunne tildeles, uden at der kan opstå tvivl. Gældende er de
forskrifter, der gælder i det land, hvor automaten opstilles og tages i brug.
4

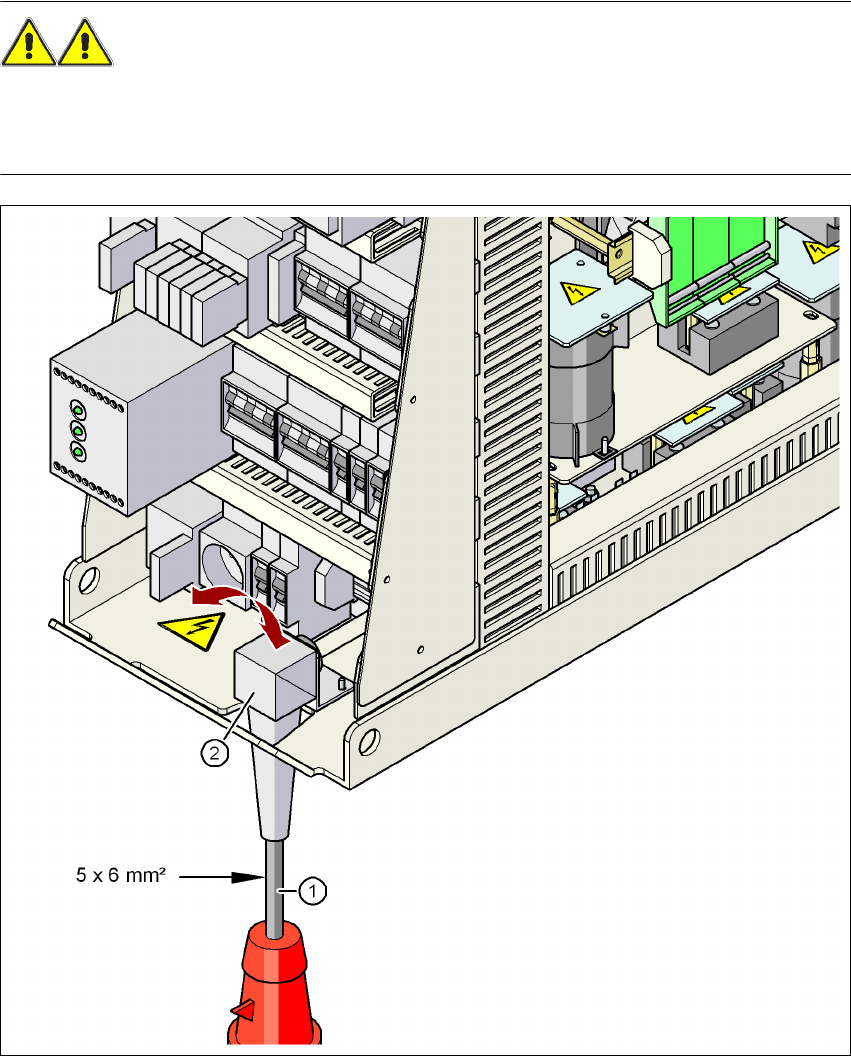

Fig. 4.2 - 3 Nettilslutningskablets ledningstværsnit
(1) Netforsyningskabel
(2) Vinkel for kabelskrueforbindelsen
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Infrastruktur på opstillingsstedet
223
4.2.3.4 Tilslutning af netforsyningskabel
4
Fig. 4.2 - 4 Klemmefelt for tilslutning af nettilslutningskablet
(L1) Trefaset
(L2) Trefaset
(L3) Trefaset
(N) Neutral leder
(PE) Jordledning PE1, PE2, PE3, PE4
(X100) Klemmefelt
