Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
57
2.2.6 Advarselsskilt på CEKON-stikket
2
Pos. W 211 i Fig. 2.2 - 12, side
57
(antal pr. automat: 1)
2
Fig. 2.2 - 12 Advarselsskilt W211 på CEKON-stikket
Pos. W211, artikel-nr. 03009351-01
2
RESTSPÆNDING!
Når netstikket er afbrudt fra forsyningsnettet, skal man vente i 30 s, til rest-
spændingen er reduceret.
NAFTA-region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Advarselsskilte Fra softwareversion SR.70x.xx Udgave 01/2011 DK
58

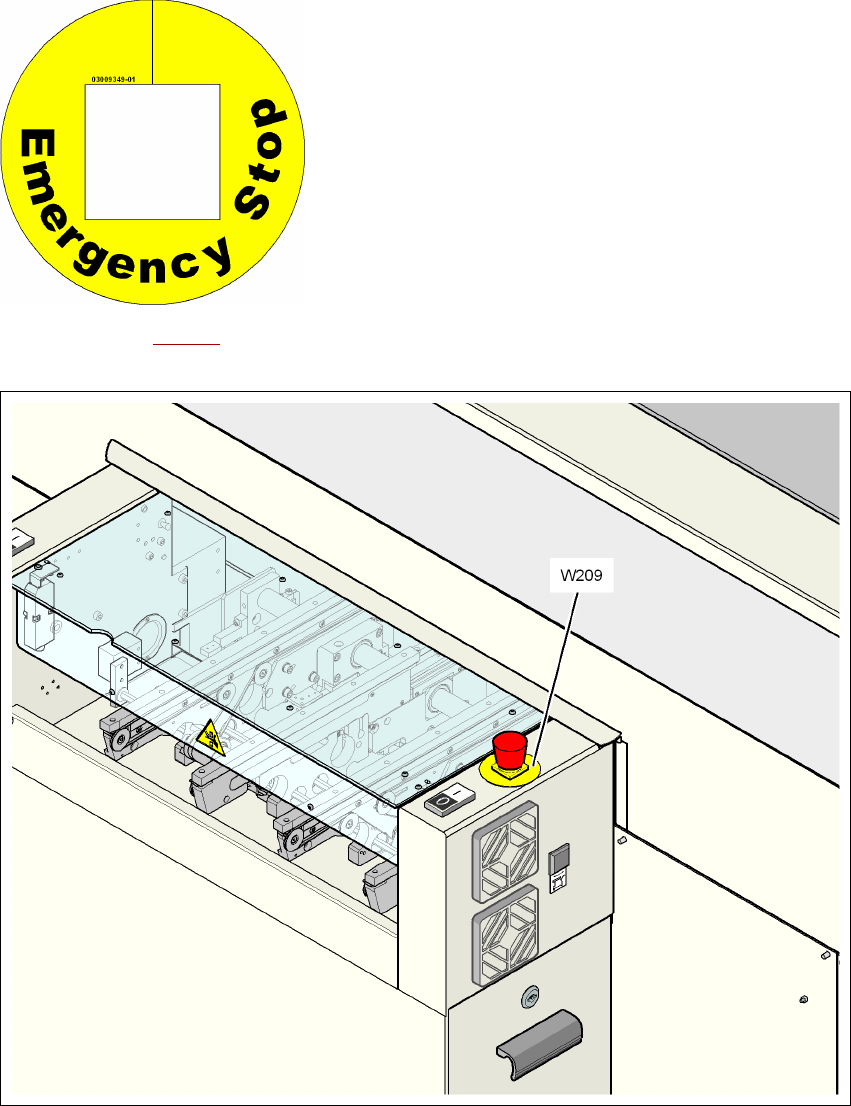

2.2.7 Advarselsskilt på NØD-STOP-knapperne
2
Pos. W209 i Fig. 2.2 - 13, artikel-nr. 03009349-01 (antal pr. automat: 2)
2
2
Fig. 2.2 - 13 Advarselsskilt W209 på NØD-STOP-knapperne
Pos. W209, artikel-nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Leveres automaten til Australien, Canada, Me-
xico og USA, klæbes advarselsskiltet W209 på
monteringsættet i stedet for den gule ring på
NØD-STOP-knapperne.
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
59
2.2.8 Henvisningsskilt "Hovedcrash" på IC-kameraet til TwinStar
Henvisningsskilt "Hovedcrash" i Fig. 2.2 - 14, artikel-nr. 03015392-02
(antal pr. automat: maksimal 4)
2
Fig. 2.2 - 14 Henvisningsskilt "Hovedcrash" på IC-kameraet til TwinStar
(1) henvisningsskilt "Hovedcrash" på IC-kameraet til TwinStar
ADVARSEL FARE FOR HOVEDCRASH 2
Når bestykningshovedet TwinStar skal erstattes af SpeedStar, skal
de stationære komponent-kameraer af typen 33, 55 x 45 og typen
25, 16 x 16) for TwinStar demonteres, da SpeedStar ellers kollide-
rer med kamerahusene.
