Tekniske data på automaten Driftsvejledning SIPLACE X-serie Bestykningshoved Fra softwareversion SR.70x.xx Udgave 01/2011 DK 136 Pipettetyper 20xx, 28xx 20xx 20xx, 28xx X/Y -nøja gtighed d ± 41 µm/3 σ ± 55 µm/4 σ ± 41 µm…
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Bestykningshoved
135
3.5.2.9 Tekniske data
3

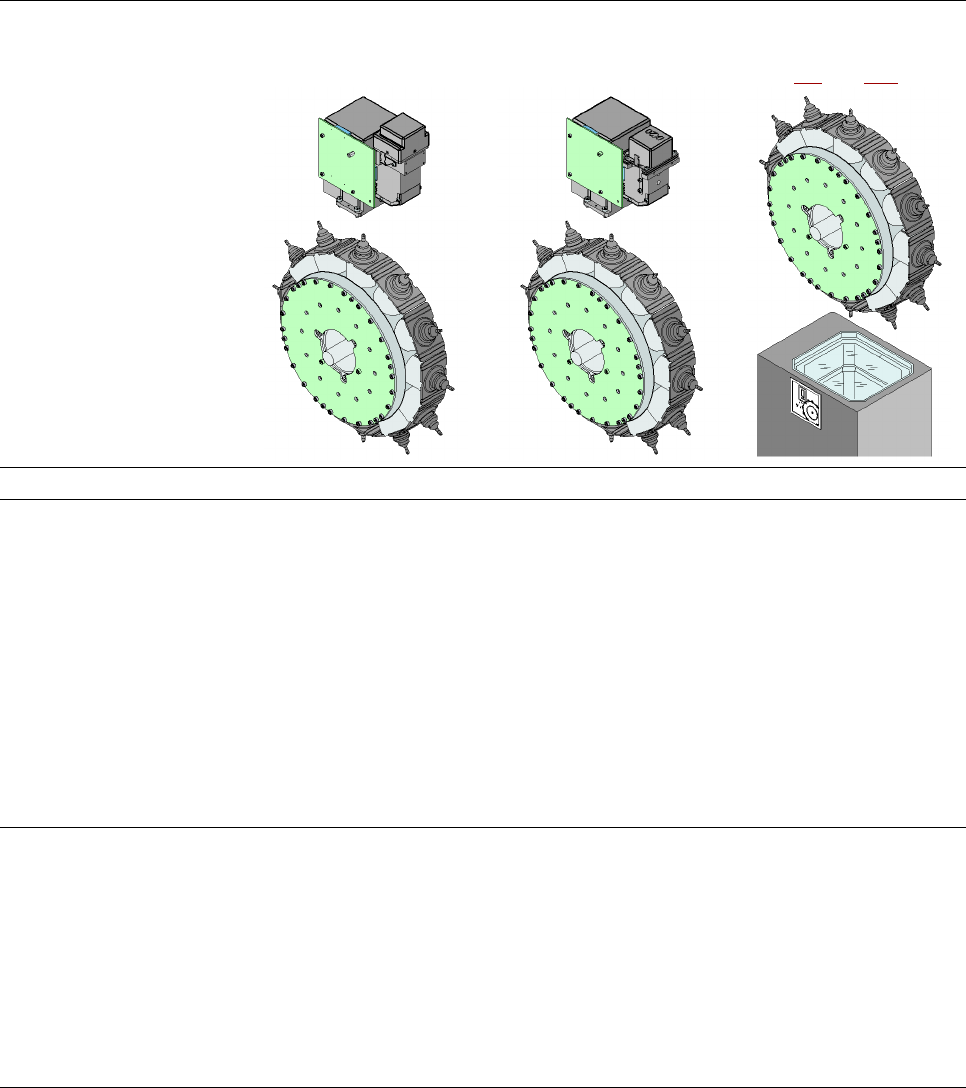

CPP-hoved: Optisk centrering med
det højtopløsende komponent-ka-
mera, type 30,
27 x 27, digital
CPP-hoved: Optisk centrering
med det højtopløsende kompo-
nent-kamera, type 38, 16 x 16,
digital
CPP-hoved: Optisk centrering
med stationært komp.-kamera,
type 33, 55 x 45, dig. (se afsnit
6.7, side 406)
Komponent-spektrum
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Komponent-specifikation
max. højde 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
min. benafstand 0,3 mm 0,25 mm 0,3 mm
min. benbredde 0,15 mm 0,1 mm 0,15 mm
min. ball-afstand 0,25 mm for komp. < 18 x 18 mm²
0,35 mm for komp. ≥ 18 x 18 mm²
0,25 mm 0,35 mm
min. ball-diameter 0,14 mm for komp. < 18 x 18 mm²
0,2 mm for komp. ≥ 18 x 18 mm²
0,14 mm 0,2 mm
min. mål 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
max. mål 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
max. vægt 4 g 4 g 8 g
Påsætningskraft
i strømsensorfunktionen
(reduceret bestykningska-
pacitet)
1 N ... 3,0 N ± 0,5 N
i fotocellefunktion 2,2 N + 1,2 N - 0,5 N
i højhastighedsfunktion ved
strømsensorfunktion
2,2 N ± 0,5 N
i strømsensorfunktionen
(reduceret bestykningska-
pacitet)
3,0 N ... 10,0 N ± 15%
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Bestykningshoved Fra softwareversion SR.70x.xx Udgave 01/2011 DK
136
Pipettetyper 20xx, 28xx 20xx 20xx, 28xx
X/Y-nøjagtighed
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
Vinkelnøjagtighed ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3σ
f
± 0,5°/4σ
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4σ
g
± 0,7°/4σ
g
Belysningsniveauer 5 5 6
Indstillingsmuligheder for belys-
ningsniveauerne
256
5
256
5
256
6
a) Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kundespecifikke stan-
darder og komponent-emballagetolerancerne.
b) 01005-komponent: kameratype 30; kameratype 38 anbefalet til høje kvalitetskrav.
c) CPP-hoved i lav monteringsposition: Stationær komponent-kamera ikke mulig.
d) Nøjagtighedsværdi målt iht. producentneutral IPC-standard
e) Komponent-mål mellem 6 x 6 mm² og 27 x 27 mm².
f) Komponent-mål mellem 6 x 6 mm² og 16 x 16 mm².
g) Komponent-mål mindre 6 x 6 mm².
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Bestykningshoved
137
3.5.3 SIPLACE TwinStar for meget nøjagtig IC-bestykning
3
Fig. 3.5 - 9 SIPLACE TwinStar for meget nøjagtig IC-bestykning
3
(1) Pick&Place-funktion 1 (P&P1) - TwinStar består af 2 Pick&Place-moduler
(2) Pick&Place-modul 2 (P&P2)
(3) DP-akse
(4) Drev for Z-aksen
(5) Inkremental vejmålesystem for Z-aksen
