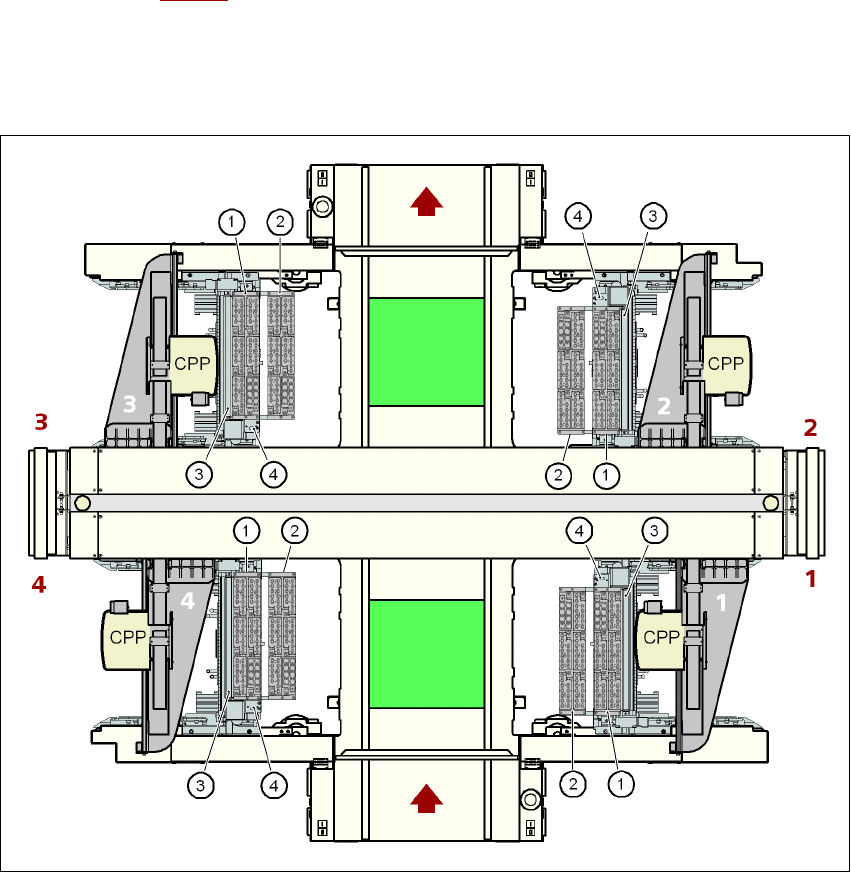

Fig. 6.1 - 13 Position af pipettevekslerne for SIPLACE MultiStar på X4I-automaten
HENVISNING: 6
– På placeringsstederne 2 og 4 kan bestykningshovederne ikke få kontakt med de to indven-
dige pipettemagasiner (pos. 2 i Fig. 6.1 - 13
).
– Alle magasinpladser skal være optaget, da sikkerhedskredsen stopper automaten, hvis ma-
gasiner mangler eller sidder forkert.
(1) Pipetteveksler
(2) Positioner for reserve-pipettemagasiner (placeringssted 2 eller 4)
(3) Pipettemagasin
(4) Udsmidningsbeholder til komponenter
(5) Aftrækningsanordning og udsmidningsbeholder for pipetter
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
367
6.1.2.4 Position af pipettevekslerne for SIPLACE MultiStar på X4-automaten
Både ved placeringssteder 12, 3 og 4 kan der installeres op til 2 pipettevekslere til CPP-hovedet
(pos. 1 og 2 i Fig. 6.1 - 14
). Dette giver en samlet kapacitet på 8 pipettevekslere.
Antallet af pipettegarager er ved standardkonfigurationen
40 magasiner (20xx) = 480 pipettegarager
8 magasiner (28xx) = 72 pipettegarager
6

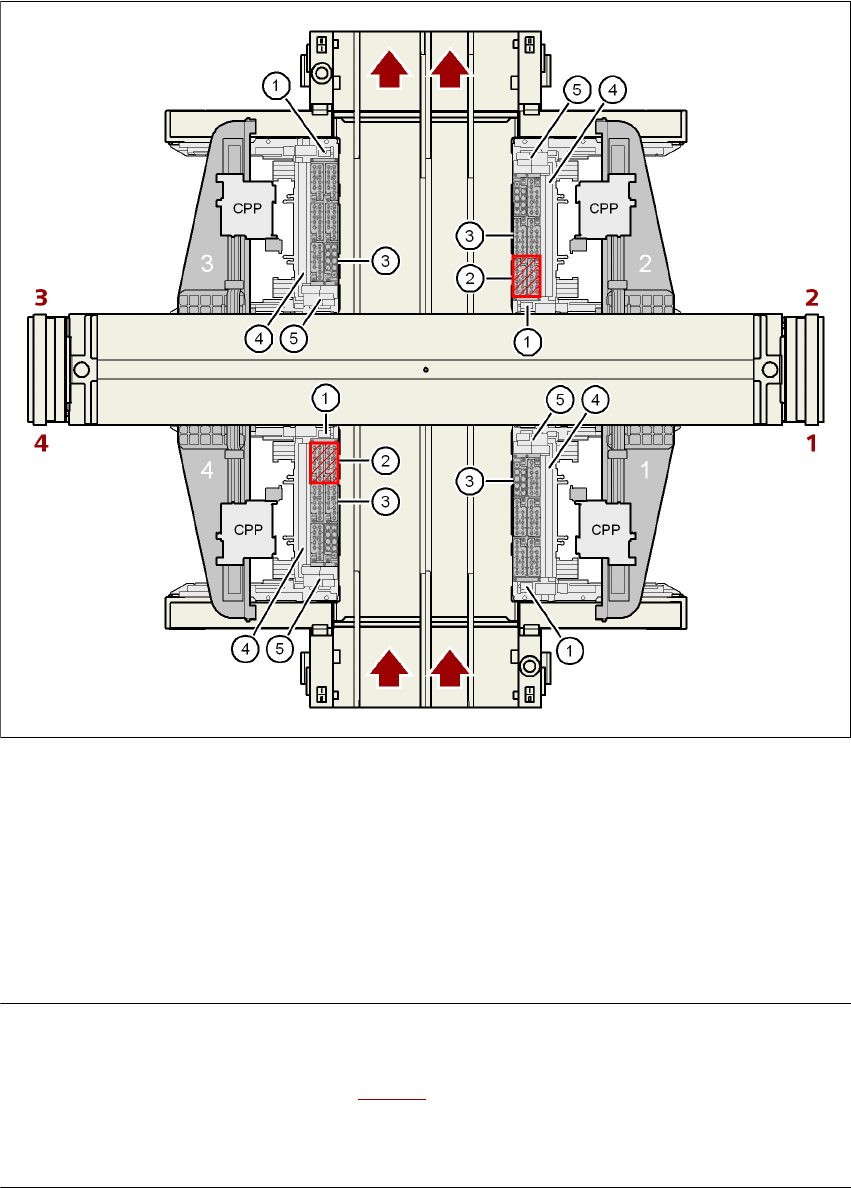

Fig. 6.1 - 14 Position af pipettevekslerne for SIPLACE MultiStar på X4-automaten
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
368
6.1.2.5 Position af pipettevekslerne for SIPLACE MultiStar på X3-automaten
Både ved placeringssteder 1, 3 og 4 kan der installeres op til 2 pipettevekslere til CPP-hovedet
(pos. 1 og 2 i Fig. 6.1 - 15
). Ved placeringssted 2 kan en pipetteveksler installeres. Dette giver en
samlet kapacitet på 7 pipettevekslere.
Antallet af pipettegarager er ved standardkonfigurationen
35 magasiner (20xx) = 420 pipettegarager
7 magasiner (28xx) = 63 pipettegarager
6

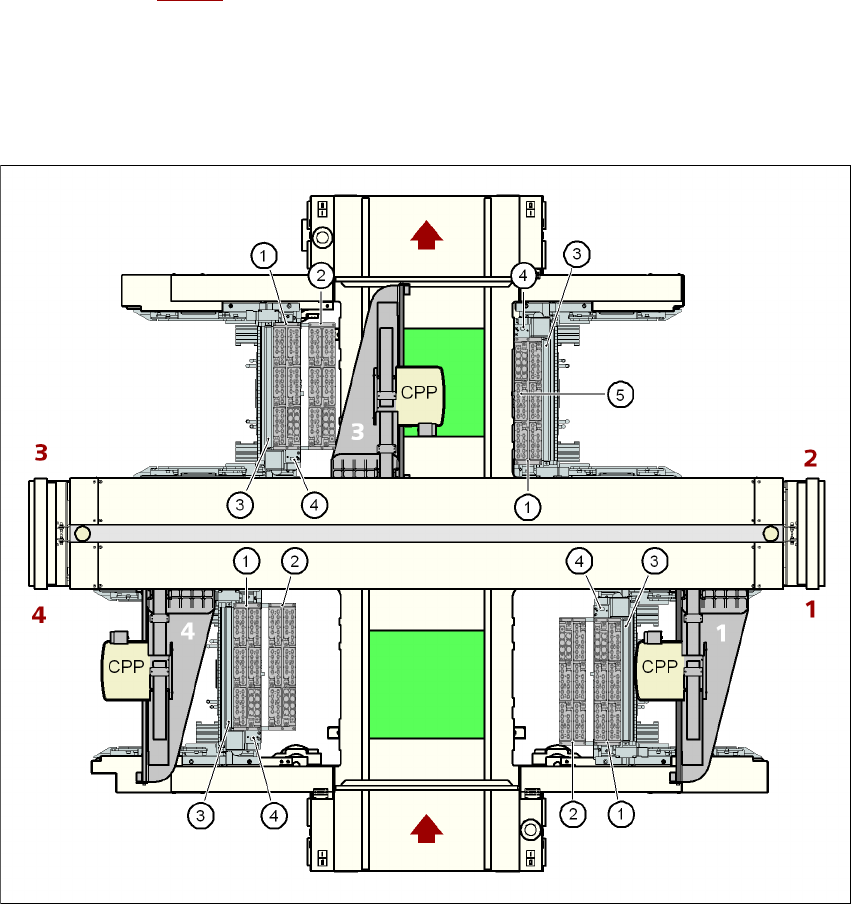

Fig. 6.1 - 15 Position af pipettevekslerne for SIPLACE MultiStar på X3-automaten
6
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
