Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
186
3.9.3.3 Kombinationsmuligheder for LDU-X med bestykningshoveder
3
3.9.3.4 Indskrænkninger
– Begrænset henteområde for bestykningshovederne:
SIPLACE X4I: på alle placeringssteder
SIPLACE X4/X3/X2: på placeringsstederne 1 og 3
– LDU-X skal hentes manuelt ind i klargøringen.
– LDU-X må kun klargøres på sporene 7 - 26.
– På hver komponentvogn må der kun stilles en LDU-X.
– Holderen til flademagasinerne og LDU-X må ikke klargøres på en komponentvogn.
– Lineære feedere må ikke stilles ved siden af en LDU-X.
– MTC og LDU-X må kun klargøres i et bestykningsområde med en portal.
– En portal kan kun hente fra en LDU-X, også selv om den kan hente fra to placeringssteder.
3.9.3.5 Dipplader til specificerede flusmiddel-lagtykkelser
HENVISNING 3
Vær opmærksom på, at flusmiddeltykkelsen afhænger af det anvendte flusmiddel. Også selv om
komponenten og den ønskede flusmiddelhøjde er ens, kan den påkrævede dippladedybde vari-
ere afhængigt af flusmidlets type.
Bestykningshoveder
Automat C&P20 CPP (øverste
monteringsposition)
CPP (nederste
monteringsposition)
TH
SIPLACE X4I Ja
a
a) Kun med LDU-X fra funktionsstand 02
Kan ikke anvendes Ja Kan ikke anvendes
SIPLACE X4 Ja
a
Ja Ja Ja
SIPLACE X3 Ja
a
Ja Ja Ja
SIPLACE X2 Ja
a
Ja Ja Ja
Dippladedybde Artikel-nr.
20 μm 00117022-xx
25 μm 00117020-xx
30 μm 00117023-xx
45 μm 00117043-xx
60 μm 00117026-xx
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
187
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
140 μm 00117044-xx
150 μm 00117045-xx
160 μm 00117046-xx
170 μm 00117054-xx
180 μm 00117047-xx
190 μm 00117048-xx
200 μm 00117049-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
250 μm 00117051-xx
260 μm 00117052-xx
270 μm 00117053-xx
280 μm 00117034-xx
290 μm 00117055-xx
300 μm 00117041-xx
310 μm 00117056-xx
320 μm 00117035-xx
330 μm 00117057-xx
340 μm 00117058-xx
350 μm 00117059-xx
360 μm 00117036-xx
370 μm 00117061-xx
380 μm 00117062-xx
390
μm 00117063-xx
400 μm 00117040-xx
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
188
3.9.4 Feedermoduladapter for X-serien
Artikel-nr. 00141305-xx Adapter for feedermoduler fra X-serien
Artikel-nr. 00141308-xx Adapterplade for Reject Conveyor
Artikel-nr. 00141310-xx Adapterplade for Label Presenter SIPLACE
3
Spektret for X-tapefeedermodulerne blev udvidet med vibrationslængdetransportør, Label Pre-
senter og Reject Conveyor (bortskaffelsesmodul). Med en adapter kan S-vibrationslængdetrans-
portør, Label Presenter og Reject Conveyor ændres til brug på komponentvogn fra X-serien.
Adapteren har ikke kun en mekanisk, men også en elektronisk funktionalitet. Den omdanner kom-
munikationssignalerne fra S-feedermodulet til signaler for den udvidede X-serieprotokol. Desuden
er ekstra funktioner som f.eks. feedermodul-identificering implementeret.
HENVISNING 3
S-vibrationslængdetransportør, Label Presenter og Reject Conveyor kan ikke anbringes på en
komponentvogn, hvis disse ligger i adgangsområdet for et SpeedStar (C&P20).
3.9.4.1 Feedermoduladapter for X-serien med Label Presenter
3

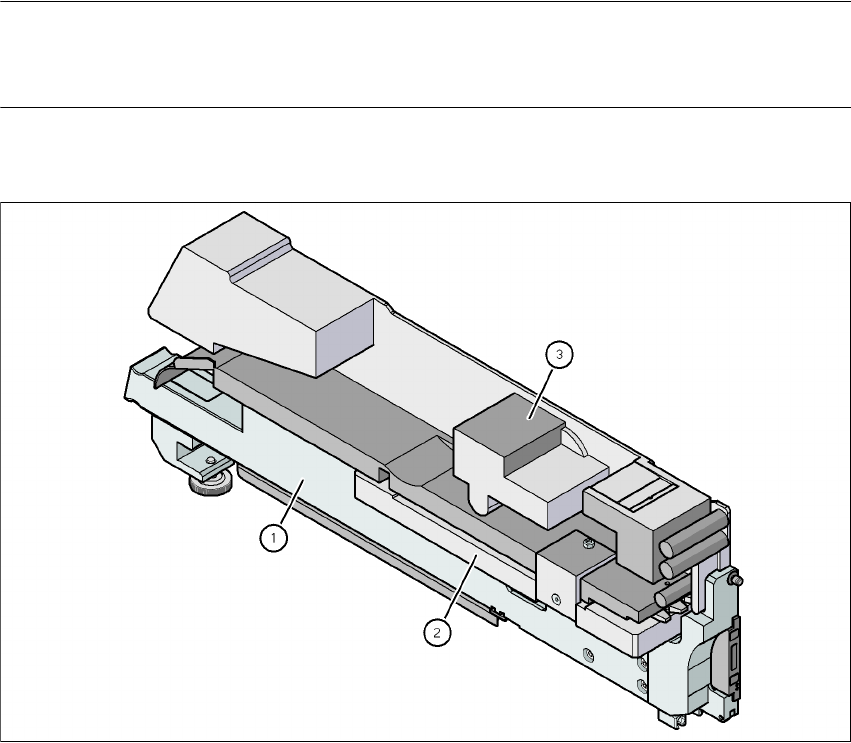

Fig. 3.9 - 14 Feedermoduladapter for X-serien med Label Presenter
(1) Adapter for feedermoduler fra X-serien (artikel-nr. 00141305-xx)
(2) Adapterplade for Label Presenter SIPLACE (artikel-nr. 00141310-xx)
(3) Label Presenter
