Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
72
2.6 Sikkerhedsudstyr
2.6.1 Beskyttelsesskærme
2
Fig. 2.6 - 1 Beskyttelsesskærme
(1) Beskyttelsesskærm, kort
(2) Beskyttelsesskærm, lang
(3) Afdækningsklap og sikkerhedsafdækning ved indleveringsbånd
(4) Afdækningsklap og sikkerhedsafdækning ved udleveringsbånd
2
Portalernes bevægelsesområde er beskyttet af to beskyttelsesskærme (pos. 1 og 2), der kan svin-
ges op. Sideplader skal forhindre, at operatøren kan få adgang til automatens indre fra siden. De
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsudstyr
73
to beskyttelsesklapper (pos. 3 og 4) over printpladetransportens in- og outputbånd sikrer adgan-
gen til printpladetransporten.
Funktion 2
Svinges en af beskyttelsesskærmene op eller løftes en af beskyttelsesklapperne på printplade-
transporten, afbrydes strømforsyningen til portalakserne med det samme. Portalakserne bliver
stående. På skærmen ses meldingen "Luk afdækning" ("Close the cover").
→ Luk beskyttelsesskærmene og tryk på en af startknapperne (pos. 1 i Fig.
2.6 - 2
) for at fortsætte bestykningen.
2
Fig. 2.6 - 2 Startknappernes (hvid) position på automaten
(1) Startknap (hvid) på automaten
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
74
2.6.2 Kontakter og knapper på automaten
2.6.2.1 Position af kontakter og knapper på automaten
2

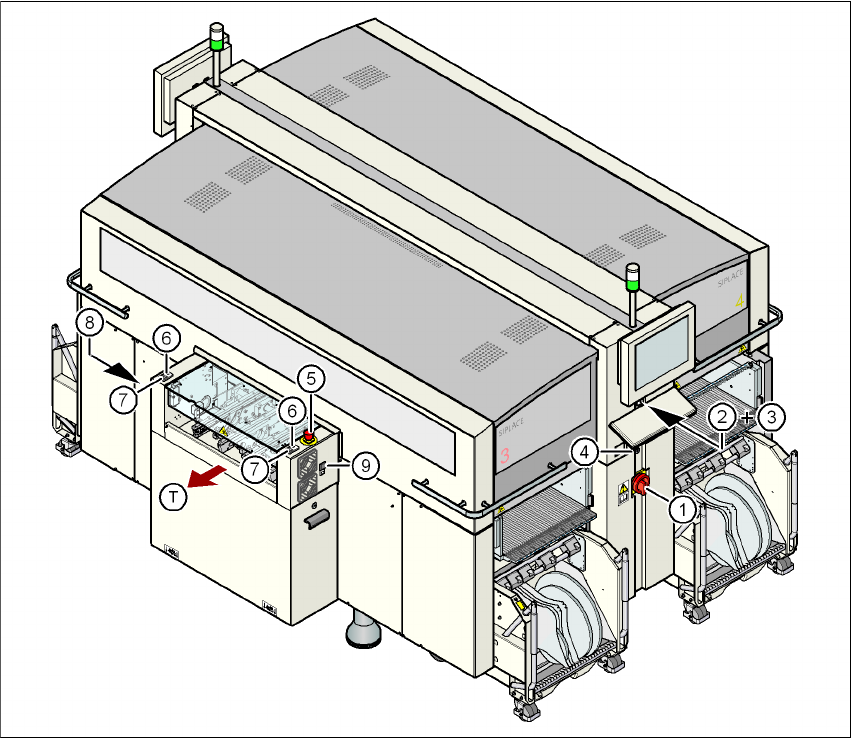

Fig. 2.6 - 3 Position af kontakter og knapper - set fra PCB-outputsiden
(1) Hovedafbryder
(2) Stopknap (sort) på betjeningsfeltet på strømforsyningens side
(3) Startknap (hvid) på betjeningsfeltet på strømforsyningens side
(4) Komponenttæller på betjeningsfeltet på strømforsyningens side
(5) NØD-STOP trykknap på outputsiden
(6) Startknap (hvid) på outputsiden
(7) Stopknap (sort) på outputsiden
(8) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 2
(9) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 3
(T) PCB-transportretning
