Driftssikkerhed Driftsvejledning SIPLACE X-serie Advarselsskilte F ra softwarever sion SR.70x.xx Udgave 01/2011 DK 52 2.2.4.1 Advarselsskilt W på strømforsyningen Fig. 2.2 - 7 Advarselsskilt W på strømforsyningen 2 Pos. …
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
51
2.2.4 Advarselsskilte på strømforsyningen
2
Pos. W206 i Fig. 2.2 - 6, side 51, artikel-nr. 03009345-01 (antal pr. automat: 1) og pos. W1
Fig. 2.2 - 6 Advarselsskilt W206 på servicestikdåsen X102 og W1 på hovedafbryderen Q1
Pos. W206, artikel-nr. 03009345-01
Pos. W1, advarselsskilt på hovedafbryderen Q1
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
53
2.2.4.2 Advarselsskilt W på afdækningskappen over strømforsyningen for
servoforstærkeren

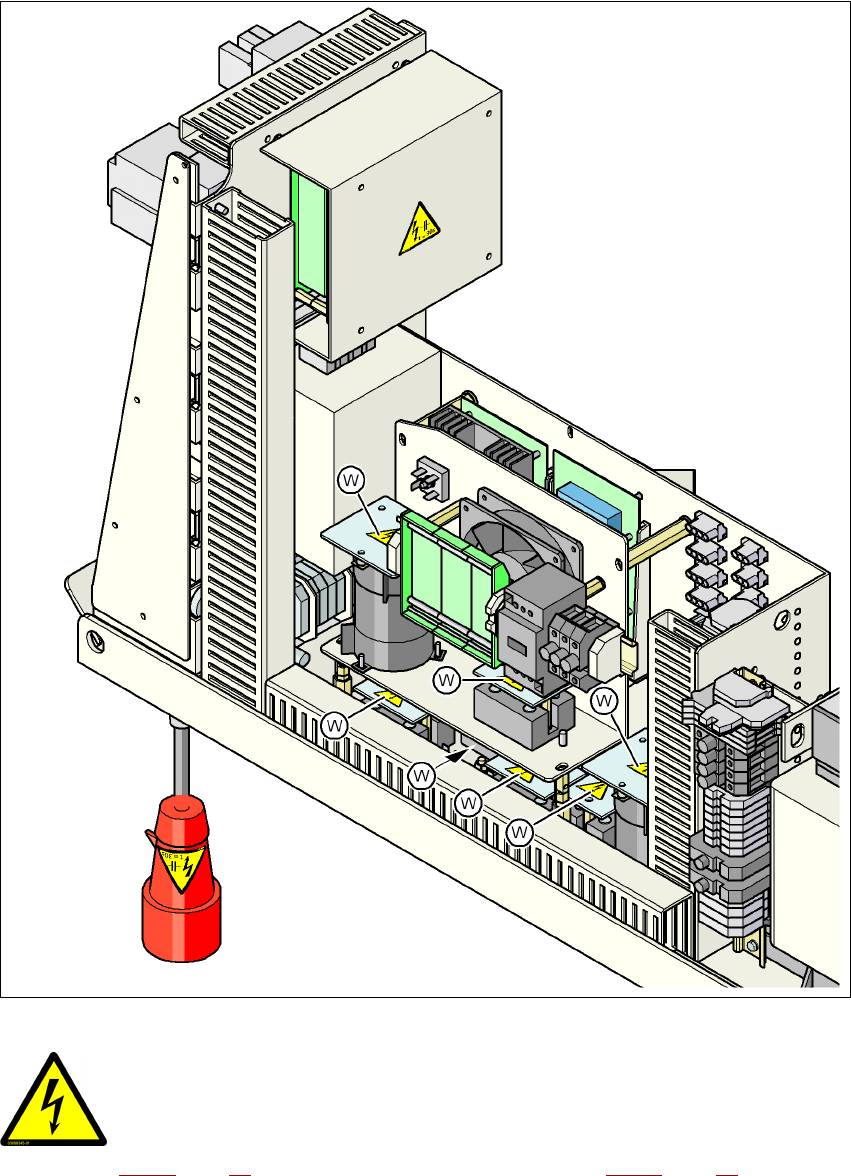

Fig. 2.2 - 8 Advarselsskilt W på afdækningskappen over strømforsyningen for servoforstærkeren
2
Pos. W i Fig. 2.2 - 853 , side (antal pr. strømforsyning: 8), se også Fig. 2.2 - 7, side 52.
2.2.4.3 Advarselsskilt W207
2
2
2
NETSPÆNDING!
Slå hovedafbryderen fra og vent i 30 sekunder, til kondensato-
rerne er afladt.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
